PEUGEOT 206 CC RC ЗАМЕНА ПОДСВЕТКИ КЛИМАТ КОНТРОЛЯ

koler48

211 просмотров

На ваш суд еще один пункт моего апгрейда подсветки, теперь это климат контроль)

НачнемсЬ))

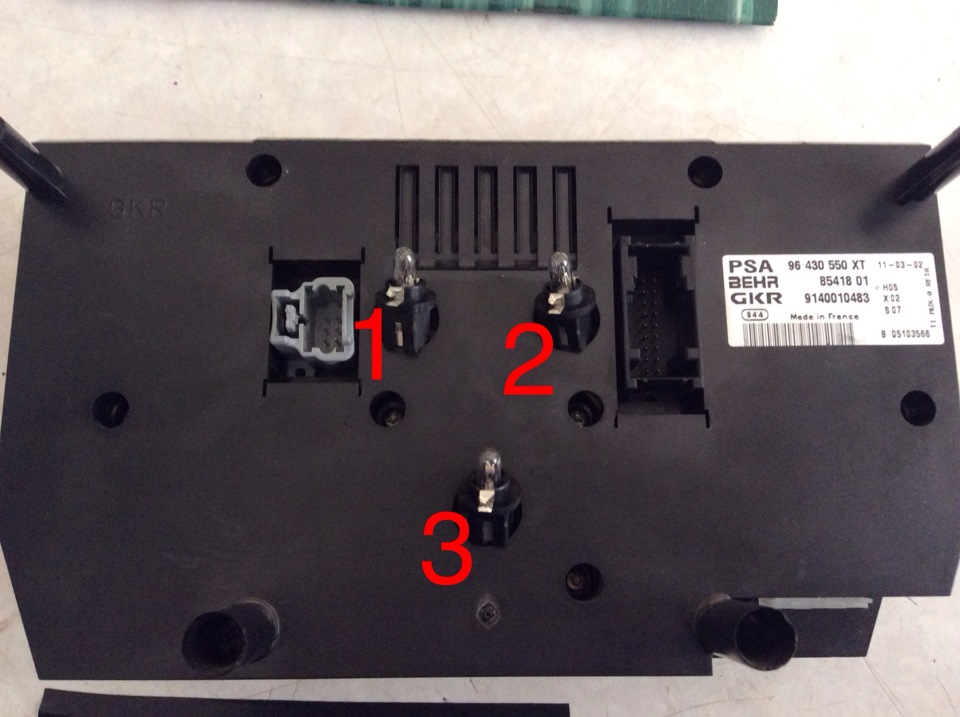

Вынимаем лЯмпочки из климат контроля.

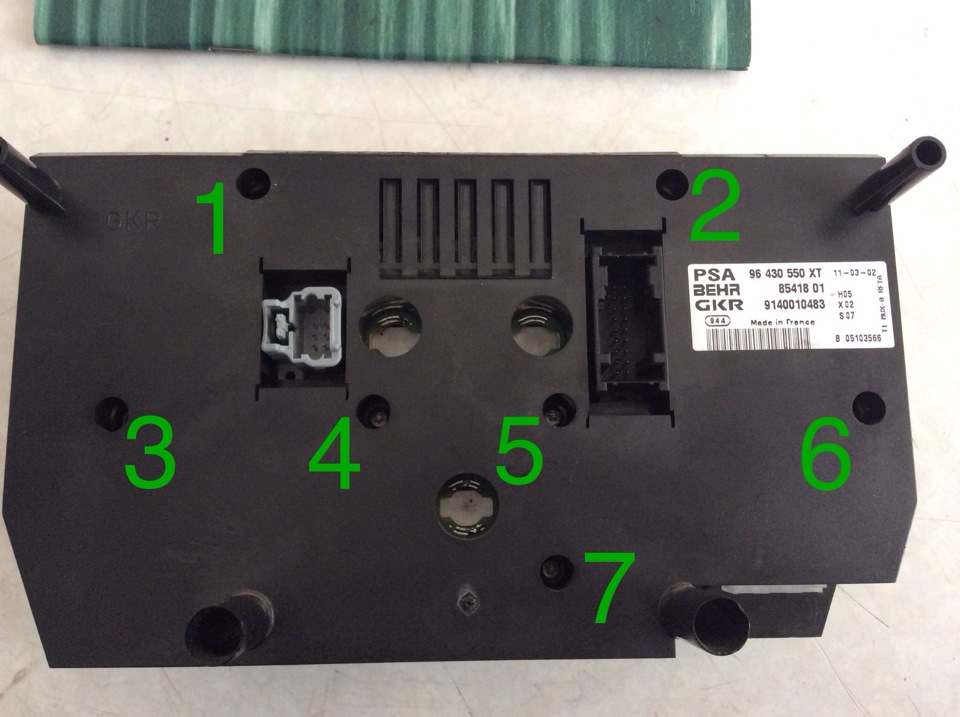

Выкручиваем 7мь болтов торкс, и снимаем пластик! По сути мы выкрутили все болтики в климате, есть еще один, но о нем позже (всего 8мь болтов).

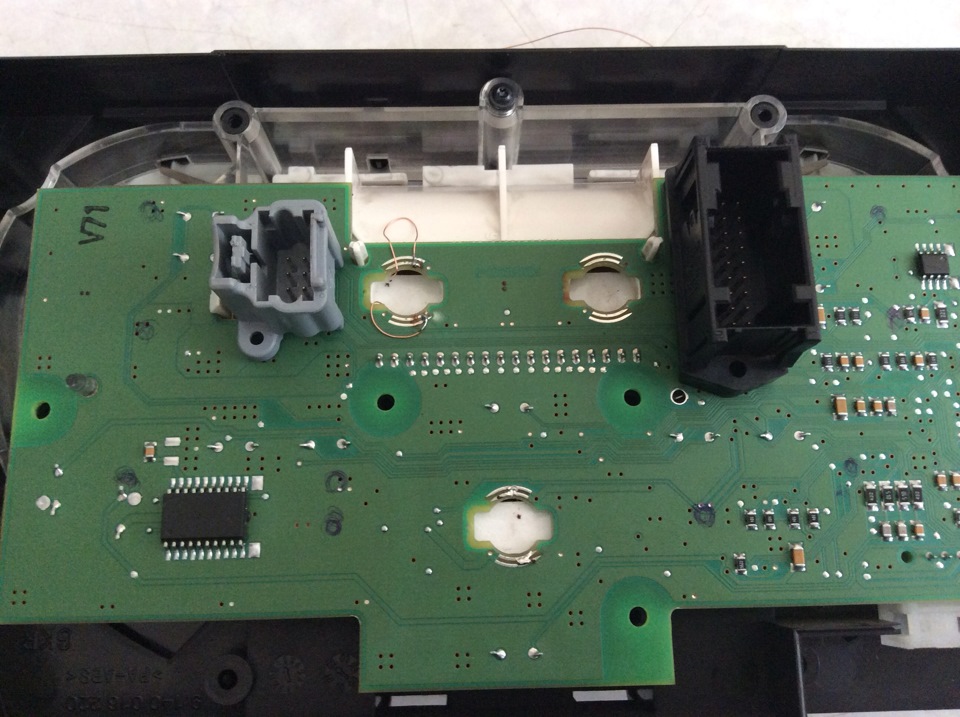

Снимаем крышку и видим картину)) плата) кстати вон вверху тот самый последний болтик, прям по центру. Вынимаем плату, просто поднимая вверх.

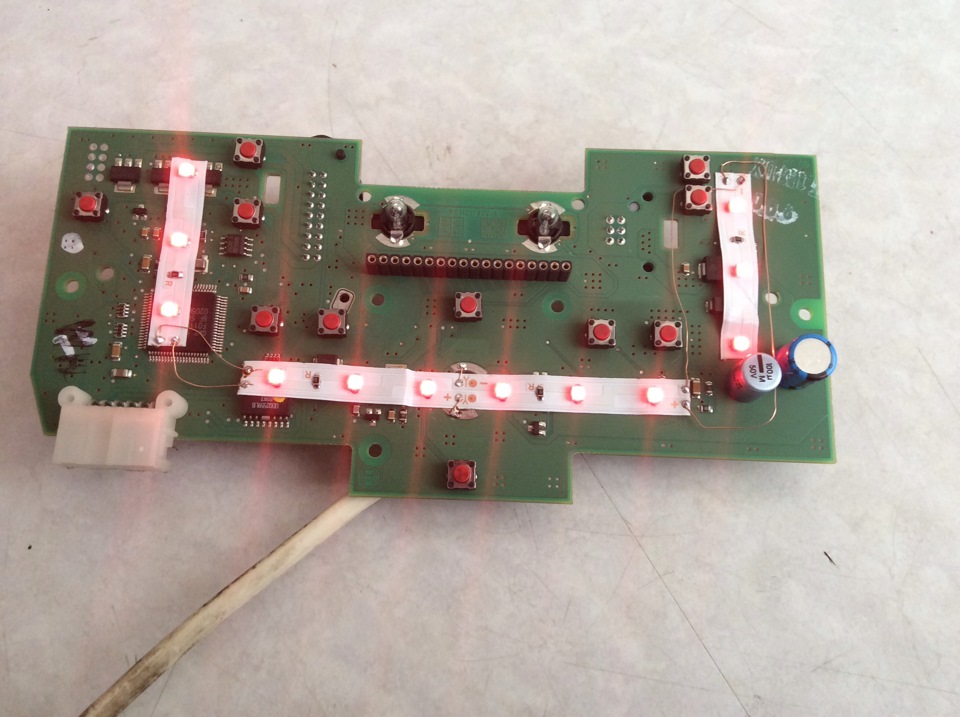

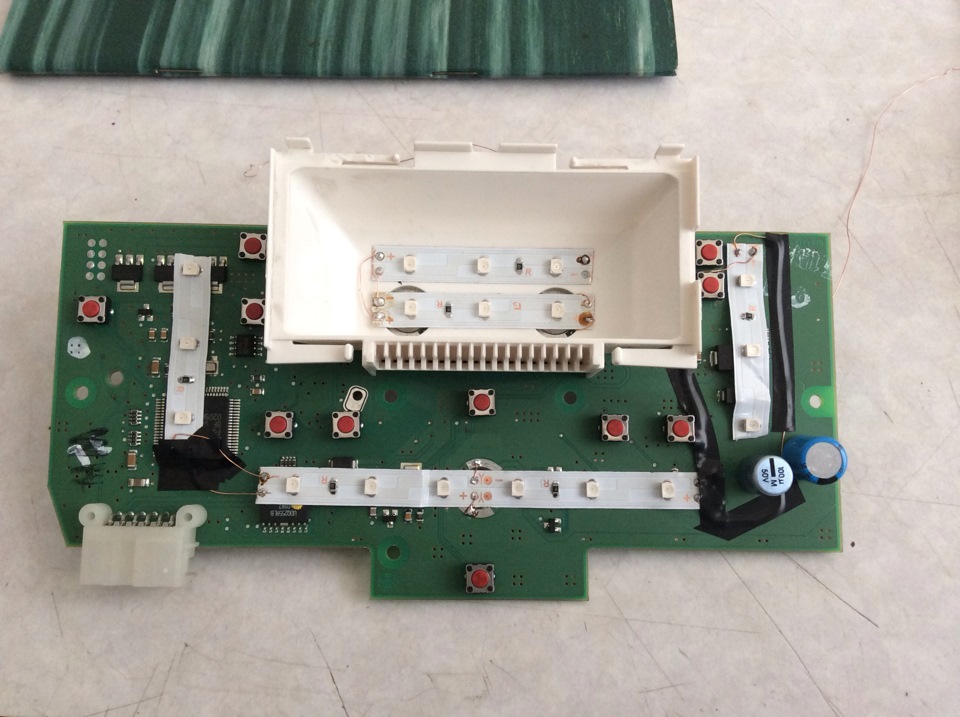

Подсветка организована таким вот образом, используя все ту же красную ленту с ebay) далее все голые проводки будут заизолированы.

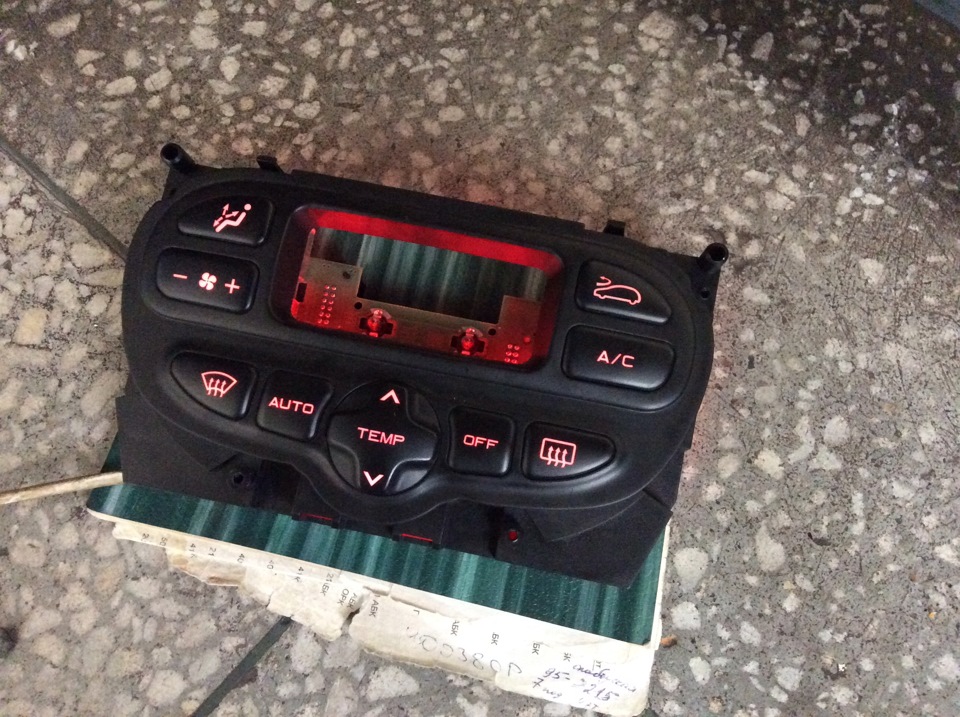

Проверяем равномерность подсветки) на вид шикарно! Все светит ровно и красиво (я в этом деле педант, и не люблю когда криво и не доделано).

Отлично! Идем дальше, и делаем подсветку дисплея

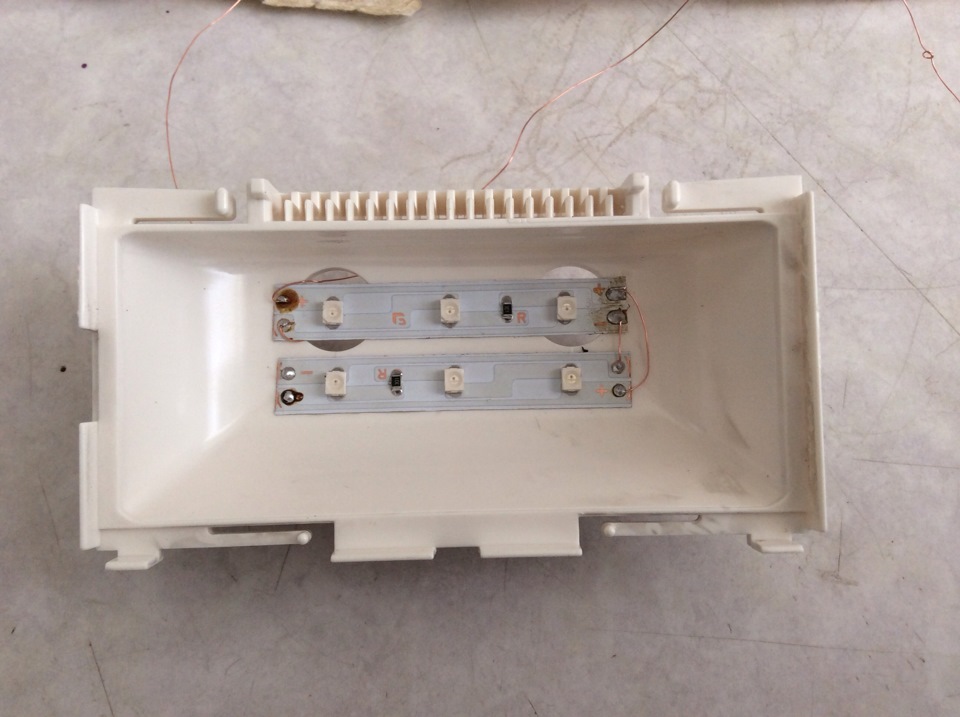

Вот таким образом я реализовал подсветку Дисплея! Светится равномерно, не мозолит.

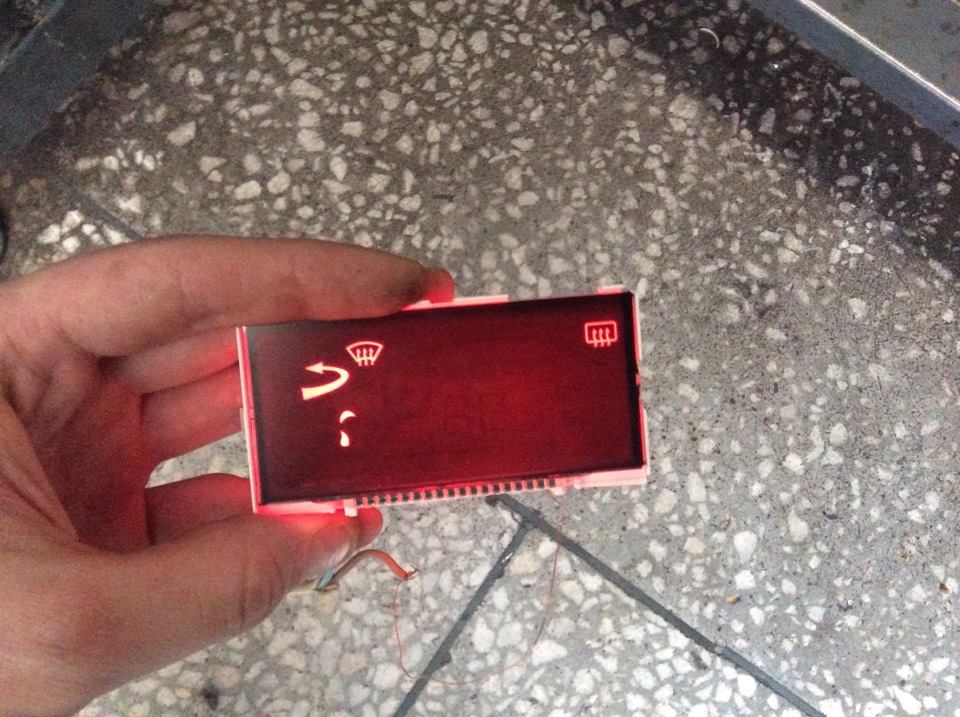

Закоротив пару контактов появились значки)) отлично светят! Фото не передает равномерности и правильного цвета, но все же видно)

Под углом тоже прекрасно видно что светит равномерно)

Монтируем на плату, изолируем проводки, и ставим Дисплей)

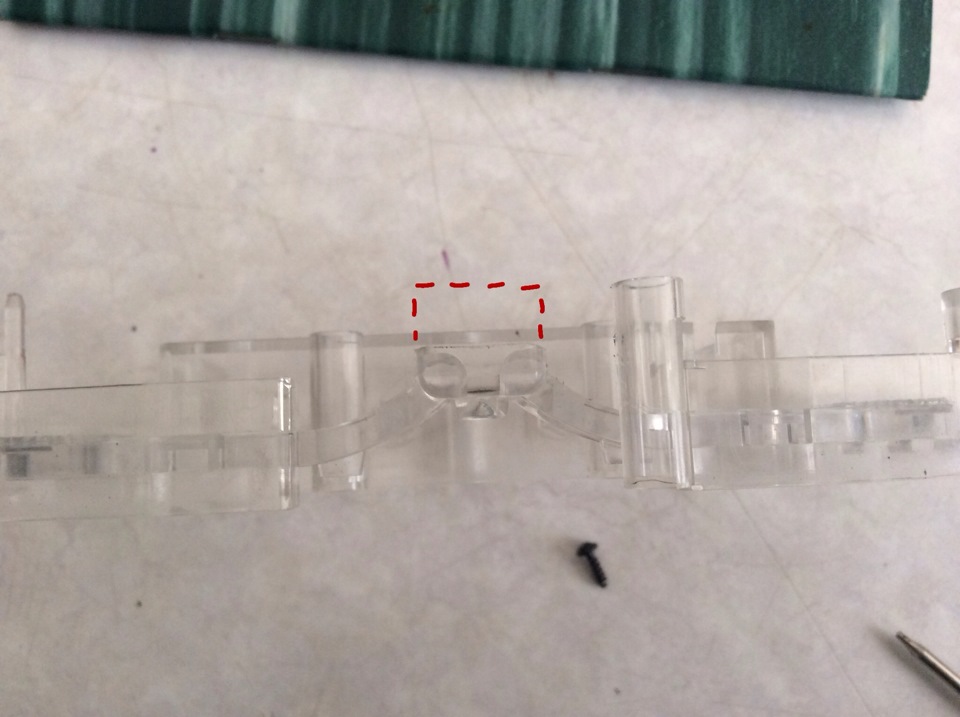

Далее важно, надо подпилить эту штуку! Или не будут жаться нижние кнопки!

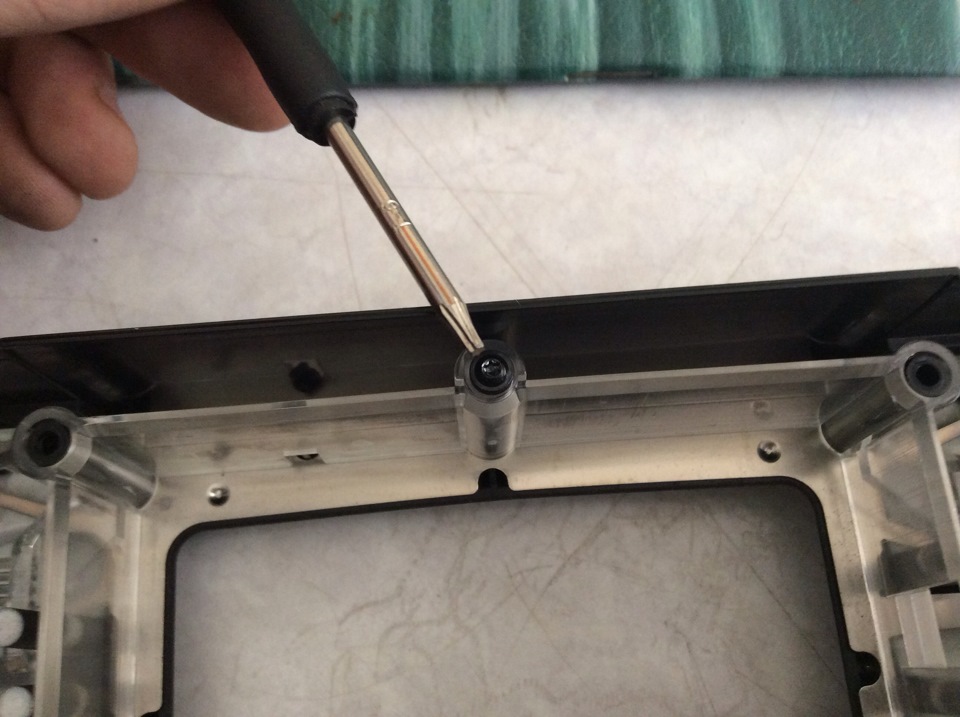

Откручиваем тот самый 8й болтик, и просто вынимаем пластик поднимая его вверх.

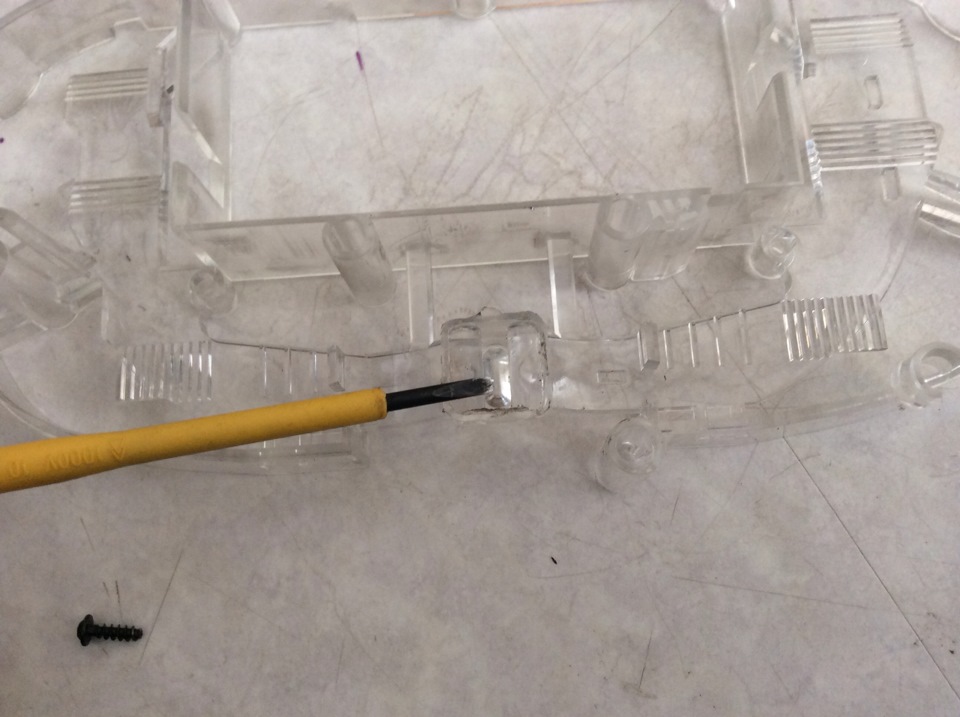

Вот столько надо ОТТЯПАТЬ)))

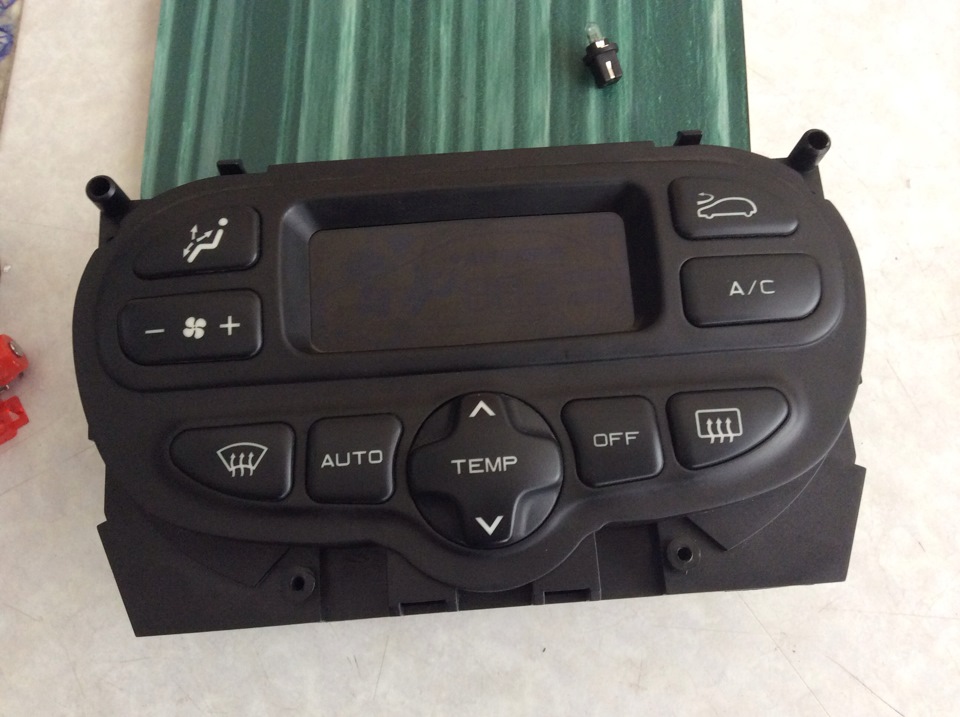

Далее собираем все назад, в обратном порядке! Блок готов ;)

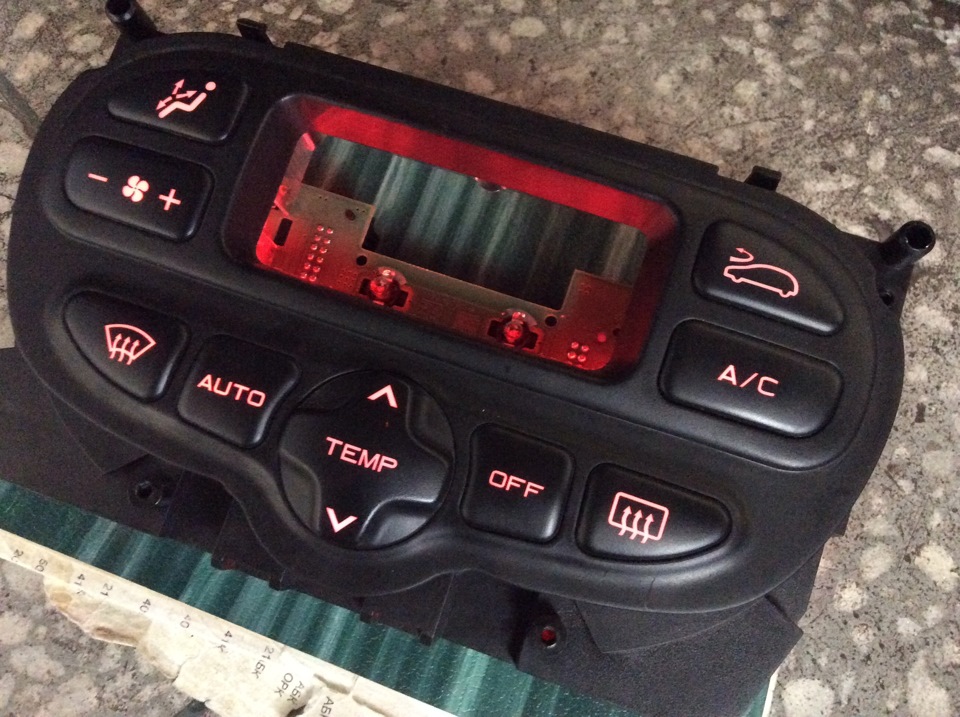

Выглядит все очень достойно, глаза не мозолит) надеюсь будет полезно)
