Итак, этим жарким летом в один прекрасный день я чуть было не обжегся ключом, только что вынятым из замка зажигания. Перед этим я проехал буквально пять минут с включенным в автоматическом режиме климат-контролем, который молотил вентилятором на максимальной скорости, пытаясь подать мне живительную прохладу. Естественно, после этого я решил все же озаботиться данной недоработкой французских конструкторов. Как известно, на подавляющем большинстве машин, система контроля климата управляется через реле, но в Пежо и Ситроене почему-то она включается контактной группой замка зажигания. Токи идут неслабые, в итоге контактная группа греется вплоть до расплавления.

Для проведения операции нам понадобятся:

1. Собственно, сам исполнительный механизм - реле не менее 40А.

2. Медный провод сечением не менее 6мм2 и еще один около 2.5мм2.

3. Стандартный набор инструментов вроде отверток, кусачиков, паяльника и т.п.

4. Терпение и немного мозгов

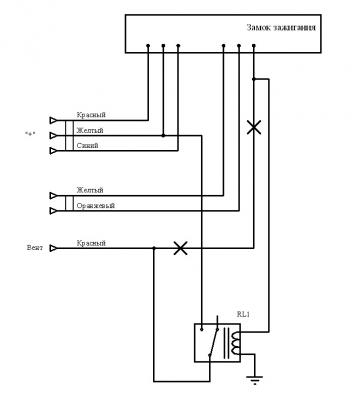

Схема подключения релюхи нехитрая. Вы можете найти её в аттаче. Суть ее такова - нам необходимо сделать так, чтобы основной ток шел не через замок зажигания, а через реле. Теперь контактная группа замка зажигания будет включать не климат, а реле, которое потребляет очень малый ток. Таким образом мы избавляемся от нагрева контактной группы.

Итак, я начал искать подходящую релюху. Задача оказалась нетривиальной, т.к. 4-хконтактное реле на тех же Ждановичах днем с огнем (пытался искать как то для вентиля радиатора - нашел только б\у за 10 баксов). Порвышись в инете, узнал о замечательных реле для ВАЗ 2110 и иже с ними. Наведался в магазин "Узоры", что на Воронянского и стал обладателем замечательного реле стартера на 50А от "десятки" за 20 тысяч.

Вообще, подойдет любая 4-хконтактная релюшка более 40А. Как видно из нижеприведенной фотки, моя релюха отличается от других бОльшими размерами силовых ножек.

Именно из за этого мне не удалось подобрать подходящую колодку, клеммы у ближайших электриков так же не завалялись, посему пришлось рассверлить отверстия в ногах и придумать такое вот нехитрое крепление силовых проводов к ногам. К управляющим ногам применил стандартные клеммы.

Итак, полюбуемся, что же нам нужно будет покромсать. Доступ к нужным проводам мы получим сразу же, открыв крышку отсека предохранителей под рулем, повернув три пластиковых держателя и отпустив фиксатор руля. На два нижних оранжевых и тонкий синий провод не обращайте внимания - это самостоятельно протянутые мной линейники от магнитолы к усилителю. Нас интересуют одинокий красный верхний провод, который и подает питание от контактной группы на климат и желтый провод, который в правом углу заворачивается вместе с синим и красным и идет вглубь. Это "+" от аккумулятора, идущий к контактной группе.

Для удобства монтажа снимем дверцу этого отсека вообще, отвинтив 2 винта под торксы. Один - правый - видно сразу. а для того, чтобы увидеть левый, нужно будет приподнять крышку. После откручивания винтов тянем крышку на себя и она вытянется вместе с куском обивки. Теперь ничего не мешает нам и мы можем отключить провода от разъемов. В принципе, желтый с красным можно было не отключать - они нам не понадобятся. Гордый одинокий штекер красного провода достать мне так и не удалось. Защелку отвожу, штекер поддается на пару мм, а затем его почему-то клинит. Ну, не очень то и хотелось Можно обойтись и так.

Собравшись с силами и закрыв глаза, перекусываем красный провод и оголяем изоляцию желтого провода. Как видно по схеме, в красный провод нам надо врезать релюху, а от желтого просто взять "+", поэтому его не кусаем, чтобы потом опять не паять.

Массу берем от этого заботливо подготовленного французскими инженерами винтика Я нашел и прикрутил "стандартный" желто-зеленый провод

Через управляющие контакты течет небольшой ток, поэтому вполне хватит провода сечением 2.5мм2.

Изрядно потрудившись и намучившись при пайке висячих проводов в совершенно неудобном месте, имеем следующую картину: Красный провод будет идти к климату от реле, толстый белый - +12 вольт к реле от желтого штатного провода, в который мы врезались, синий с черной полоской - масса, тонкий белый - к реле от замка зажигания.

Подсоединяем, прикручиваем, изолируем контакты.

Ну а затем аккуратно сибираем все провода в жгут и так же аккуратно укладываем нашу новую релюшку.

После всех мытарств релюшка весело щелкает и включает климат при повороте ключа в замке зажигания.

Напоследок, некоторые советы:

1. В качестве толстого белого провода я использовал ПВ3 сечением 6мм2. Мне он не понравился - этот монтажный провод жесткий, т.к. жилы в нем слишком толстые. Так же он имеет не очень приятную "дубовую" изоляцию. Рекомендую использовать другой провод с тем же сечением, но помягче и с "резиновой" изоляцией.

2. С этой релюхой лучше бы найти клеммы, или колодку, чтобы присоединить силовые контакты по-нормальному, а не как я. Возможно, потом, если подвернется - переделаю.

3. Не жалейте времени, сил и припоя - сделайте надежный контакт с желтым проводом.

В итоге, климат работает, ключ в замке зажигания не греется. Но... Теперь дико греется реле! Я не знаю, как долго оно сможет проработать в таком режиме. Так же, наталкивает на мысль, что проблема нагрева ключа кроется в чем-то другом, нежели в контактной группе или просчете французов. В любом случае, доработка не лишняя - лучше быть со сгоревшим реле, нежели со сгоревшей контактной группой и заклинившим ключом в замке зажигания.

Изменено 16 августа, 2010 пользователем Ecventor

[Foblas]

Ecventor - этапять!

Видел релюшки с торчащей железкой наружу, как транзисторы, прикрутить реле, например к радиатору от компа, для более эффективного охлаждения. Места под рулем-то хватает.

[Daiver]

Ecventor Молодца! Отличный отчет о лечении очень больного места.

[vovik170]

Это доработка полезна для климата,а если просто кондиционер есть ли смысл в данной модернизации? Автор молодец,спасибо, проделал полезную работу для будущих обладателей 406.

Изменено 17 августа, 2010 пользователем vovik170

[Citrin]

Нет разницы-климат или кондиционер. Основной смысл в том что работает вентилятор в салоне. Он и является причиной нагрева контактной группы. Работа печки зимой тоже приведет к такому же нагреву.

[Professor]

В итоге, климат работает, ключ в замке зажигания не греется. Но... Теперь дико греется реле! Я не знаю, как долго оно сможет проработать в таком режиме. Так же, наталкивает на мысль, что проблема нагрева ключа кроется в чем-то другом, нежели в контактной группе или просчете французов.

Вентилятор управляется схемкой с двумя транзисторами на выходе. Как одна из причин нагрева реле - неправильный режим работы транзисторов (слишком высокий ток покоя транзисторов - для тех кто в теме). Для проверки этого надо замерить ток потребляемый схемкой при отключенном двигателе вентилятора. Ну и дальше по результатам.

p.s. Как станет невмоготу, или релюха сгорит - могем состыковаться, покумекать что да как...

[Ecventor]

Вентилятор управляется схемкой с двумя транзисторами на выходе. Как одна из причин нагрева реле - неправильный режим работы транзисторов (слишком высокий ток покоя транзисторов - для тех кто в теме). Для проверки этого надо замерить ток потребляемый схемкой при отключенном двигателе вентилятора. Ну и дальше по результатам.

p.s. Как станет невмоготу, или релюха сгорит - могем состыковаться, покумекать что да как...

Неплохо бы.

Интересный факт - при выключенном кондиционере нагрев ключа меньше или незначителен, чем при включенном при условии одинаковых оборотов вентилятора. Не претендую на истину, но в 4-х случаях замеров было именно так. Возможно, дурное совпадение.

Что происходит с нагревом релюхи в этих режимах, не пробовал.

[АЛЕКСЕЙ]

это может означать тока одно, при включение кандишина, через сей провод питается что то еще кроме вентилятора печки...

слушай а можешь мне в личку скинуть что за 406 какой мотор год! вечером хочу глянуть схему

[beerkut]

Леша, глянь у меня.... п-406 1998 год, дорестайл, двигло 2.1 ТД, клима... вин vf38bp8ce80657442...

[Professor]

Интересный факт - при выключенном кондиционере нагрев ключа меньше или незначителен, чем при включенном при условии одинаковых оборотов вентилятора. Не претендую на истину, но в 4-х случаях замеров было именно так. Возможно, дурное совпадение.

При включенном кондее дополнительно включается только муфта кондиционера. Ничего больше. Муфта кондиционера включается через реле в BSI. Проверь нагрев реле в BSI, через которое включается муфта. Если реле греется - значит надо проверять ток включения муфты.

Но на мой взгляд - это маловероятно. Скорее всего совпадение.

Изменено 17 августа, 2010 пользователем Professor

[Andrew_LAL]

Такая же байда и на Цитрамонах до рестайлинга. Ты сначала отключи силовые провода и оставь только катушку под напругой и понаблюдай. У меня сама катушка реле нехило грелась на НЕСКОЛЬКИХ релюхах. Причем даже хваленые немецкие от AUDI. А уж потом можно грешить и на либо плохое качество прижима контактов реле, и, как следствие нагрев, либо на слишком большой ток через контакты. Хотя я разобрал по крайней мере три разные релюхи и скажу я вам, братцы, что такой площади контактные группы в тех релюхах у меня вызывали только истерический смех. Ну как такой контакт может быть на 40-50А. Если взять для сравнения контакты магнитного пускателя ну хоть ампер на 25, то они намного авторитетней выглядят на фоне всех этих реле. Я понимаю, что напряжения разные, но контакт нагревает ТОК!Пользую сейчас Ситроен Пикассо, так там все ТОЧНО так же.Кстати релюху, чтоб не грелась так и не нашел ... пока!

Изменено 19 августа, 2010 пользователем Andrew_LAL

[Ecventor]

Насчет площади контактов реле согласен... Но каким то образом же машина бегала с негреющимся ключом прошлые 10 лет, а тут резко взяла и начала греться. Странно, очень странно. Превышение допустимого тока навряд ли... Реле на 50А, провода мои пропустят без нагрева только 42А, а предохранитель - лишь 40А.К слову, есть проблема с релюхой вентилятора радиатора. Она у меня залипала - я разобрал ее и увидел очень грязные контакты, все в какой то гадости. Релюху то я заменил на такую же б\у, пока езжу... Один из продавцов на рынке высказал гипотезу, что это щетки у двигателя вентилятора уже подходят, и пока я их не заменю, у меня будут планомерно вылетать релюхи одна за другой. Проверить, греется эта релюха или нет, никак не могу ))

Изменено 19 августа, 2010 пользователем Ecventor

[Евгеник]

Насчет площади контактов реле согласен... Но каким то образом же машина бегала с негреющимся ключом прошлые 10 лет, а тут резко взяла и начала греться. Странно, очень странно.

Износились/загрязнились/подгорели контакты в замке зажигания, что и вызвало нагревание контактной группы, а от неё - ключа. Вот моя тема двухлетней давности. Без фоток, но если кому без них непонятно - то и с ними лезть не стоит ИМХО. Реле обычное, автомобильное на 30А. Уже 2 года ничего не греется. На машине ездю каждый день. Изменено 29 августа, 2010 пользователем Евгеник

[ded-boroded]

Приобрел сегодня себе реле Miunske K1-3217-0033 - силовое реле 12V 70A (с диодом). Нашел случайно, т.к. искал что-нибудь из списка: SCB-1-M-1240; Tiger RST-40; Tianbo (Tibo) TRV4-L-12V. Кстати, такие вещи советую искать у "электронщиков" по городу, но никах не у "барыг" с авторынка. За реле отдал 42000р.

[Ecventor]

Приобрел сегодня себе реле Miunske K1-3217-0033 - силовое реле 12V 70A (с диодом). Нашел случайно, т.к. искал что-нибудь из списка: SCB-1-M-1240; Tiger RST-40; Tianbo (Tibo) TRV4-L-12V. Кстати, такие вещи советую искать у "электронщиков" по городу, но никах не у "барыг" с авторынка. За реле отдал 42000р.

Отличное реле! Мое жигулевское пока еще вполне неплохо работает, даже посторонний запах уже исчез, но ради профилактики я бы такую же релюшку приобрел.

[ded-boroded]

В итоге, климат работает, ключ в замке зажигания не греется. Но... Теперь дико греется реле! Я не знаю, как долго оно сможет проработать в таком режиме. Так же, наталкивает на мысль, что проблема нагрева ключа кроется в чем-то другом, нежели в контактной группе или просчете французов.

Первое время заметил такую же фигню с нагревом реле. Сейчас не обращал внимания. Работает да и работает. К тому же у меня нет четкой фиксации ключа в положениях 1 и 2, поэтому может ключ до сих пор немного греется (хотя не так дико как до установки реле).

[Евгений Куценко]

Короче братья пежеводы вот:

Ссылка на автоцентр запчасти на лещинского 114 место 115 там новая контактная группа ( Китай) -550 000

http://auto21.deal.by/p3665091-kontaktnaya-gruppa-pezho.html



Тел +375 (29) 655-85-91

Сегодня поставил. Единственный косчяк тот провод что под колонку саму идет чуть коротковат, пришлось мамку снимать с заводского места и на хамут.



Админы. У данных товарищей котактные группы на многие пежо.

[МОРАДЕР]

сп

[jti]

Добрый день! Подскажите подойдет ли такое реле - Реле стартера 711.3747-02 ? и какой марки провода лучше использовать

[патроль]

Однозначно, контактная группа реле должна быть мощнее контактной группы замка, иначе какой смысл. Чтобы не заморачиваться подбором реле по току (нужны данные, а где их взять) полагаю, можно использовать реле включения вентилятора охлаждения двигателя, исходя из того что вентилятор ОД не слабее вентилятора печки (по току).

[jti]

Однозначно, контактная группа реле должна быть мощнее контактной группы замка, иначе какой смысл. Чтобы не заморачиваться подбором реле по току (нужны данные, а где их взять) полагаю, можно использовать реле включения вентилятора охлаждения двигателя, исходя из того что вентилятор ОД не слабее вентилятора печки (по току).

А где посмотреть какое реле включения вентилятора охлаждения двигателя используется?

[патроль]



Однозначно, контактная группа реле должна быть мощнее контактной группы замка, иначе какой смысл. Чтобы не заморачиваться подбором реле по току (нужны данные, а где их взять) полагаю, можно использовать реле включения вентилятора охлаждения двигателя, исходя из того что вентилятор ОД не слабее вентилятора печки (по току).

А где посмотреть какое реле включения вентилятора охлаждения двигателя используется?



На панели возле вентиляторов, сняв намордник под капотом. Если никогда не снимал, осторожно, не сломай льва. А еще проще и дешевле, если встала такая проблема, поставь в эту цепь кнопку или тумблер (сейчас в магазине навалом) ампер на 10. Будет греться поставишь мощнее.

[Алексейй]

Ребят, перестала работать печка. Вентилятор рабочий ( подавал напрямую на него 12В), на фишку питания сначала приходило 12в, потом пропало.

Куда копать?Можно взять плюс напрямую к вентилятору, чтобы пока ездить хоть?

[патроль]

Ну, год выпуска я нашел (и зачем, если автору сложно указать) а вот как определить чем твоя печка управляется?

[Алексейй]

Только что, патроль сказал:

Ну, год выпуска я нашел (и зачем, если автору сложно указать) а вот как определить чем твоя печка управляется?

Извиняюсь)

У меня климат, 2001 год

вин VF38B3FZF81291675

[патроль]

И год не тот у тебя в личке. Короче, попробуй на 4-х пиновом разъеме вентилятора, перемкнуть 1и 3 пины, желательно через мальнькую лампочку. Но думаю можно и проводком. Если заработает, разбирайся с проводами, которые идут от разъема климы к этим пинам. Если нет, меняй или ремонтируй блок управления (ежом называют). Но в 2001, может быть и отдельно стоящий блочок, чуть больше спичечного коробка и смонтирован он в корпусе воздуховода печки со стороны водителя. Если такой, проверь правильность распиновки по проводам; 7 и 6 идут к климе. На схеме коричневый и розовый. Не путай с красным, питание.

[Алексейй]

2 минуты назад, патроль сказал:

И год не тот у тебя в личке. Короче, попробуй на 4-х пиновом разъеме вентилятора, перемкнуть 1и 3 пины, желательно через мальнькую лампочку. Но думаю можно и проводком. Если заработает, разбирайся с проводами, которые идут от разъема климы к этим пинам. Если нет, меняй или ремонтируй блок управления (ежом называют). Но в 2001, может быть и отдельно стоящий блочок, чуть больше спичечного коробка и смонтирован он в корпусе воздуховода печки со стороны водителя. Если такой, проверь правильность распиновки по проводам; 7 и 6 идут к климе. На схеме коричневый и розовый. Не путай с красным, питание.

Т.е думаешь дело не в контактной группе замка зажигания, как многие пишут?

[патроль]

Так проверь наличие напряжения на 4 пине. Если нет, найди хороший, можно свободный предохранитель, где напряжение появляется при включении зажигания и протяни провод похожей толщины до этого пина и живи до лета. Купишь новую контактную, заменишь, проводок уберешь. Но прежде проверь напряжение на предохранителе F40.

[Алексейй]

3 минуты назад, патроль сказал:

Так проверь наличие напряжения на 4 пине. Если нет, найди хороший, можно свободный предохранитель, где напряжение появляется при включении зажигания и протяни провод похожей толщины до этого пина и живи до лета. Купишь новую контактную, заменишь, проводок уберешь. Но прежде проверь напряжение на предохранителе F40.

А 4х пиновый разъем вентилятора - это какой? У меня к вентилятору приходят два провода. Черный и красный

[патроль]

Значит блок управления раздельный. И я про него писал выше. От него к вентилятору идут два силовых провода, а величиной подаваемого напряжения управляет этот блок.

P.S. Ты не совсем правильную тему выбрал. Есть другая, на много страниц, там все подробно расписано и даже фото этих блочков есть. Зайди сюда
