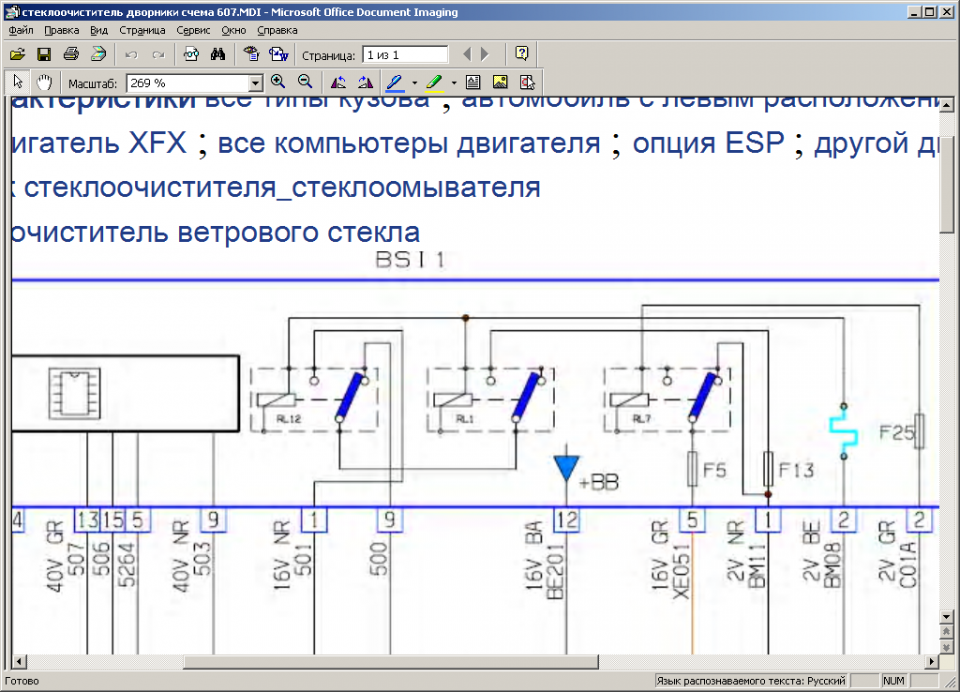

nivnik Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 (изменено) 23 минуты назад, vasrem сказал: нет питающего напряжения со второго реле RL1 на него приходит с предохранителя F13 (30A) Так может RL12 исправно, как проверял его?, на обмотку подавал напряжение? Сфоткай реле RL12 где ноги и где маркировка, и выложи сюда... RL1 и RL12 будут скорее всего одинакового размера Изменено 3 сентября, 2019 пользователем nivnik Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 как то так намалював Ссылка на комментарий Поделиться на другие сайты Поделиться
nivnik Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 (изменено) V1 и V2 это обмотка(катушка) реле? Выложи фото реле которое выпаял с обоих сторон Изменено 3 сентября, 2019 пользователем nivnik Ссылка на комментарий Поделиться на другие сайты Поделиться

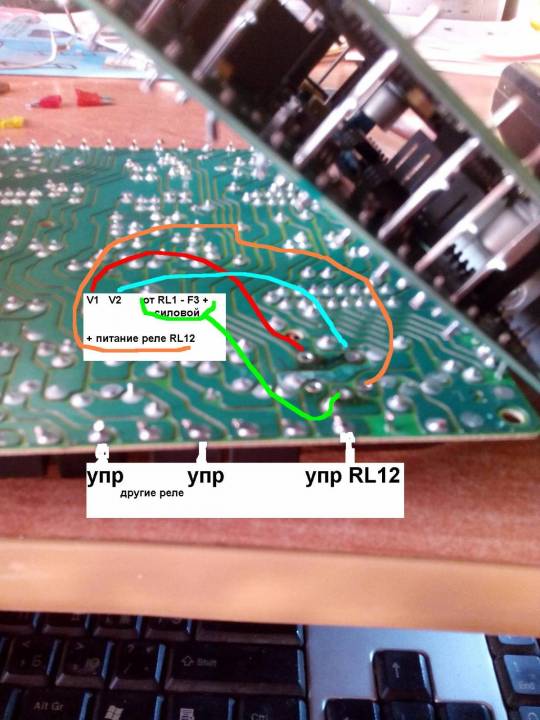

vasrem Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 V1 V2 выход на двиг 1 и 2 скорость реле выкинул квадрат 1х1 см в верху 3 контакта и 2 внизу.. V1 и V2 в низу .. в верхку по середине силовой + в итоге через реле 1 на пред 3 Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 реле выпаивается с одной стороны 5 контактов на фото все видно Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 V1 - 501 V2- 500 Ссылка на комментарий Поделиться на другие сайты Поделиться
nivnik Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 (изменено) 1 час назад, vasrem сказал: реле выкинул Зря, нужно было сфоткать маркировку Не рассоединяя платы, Тестр на прозвонку, один щуп на управляющий контакт RL12, второй щуп по остальным управляющим контактам реле, так найдешь нужное RL1 В схеме они соединены, должны звонится Изменено 3 сентября, 2019 пользователем nivnik Ссылка на комментарий Поделиться на другие сайты Поделиться
nivnik Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 (изменено) Когда найдешь RL1 , выпаяй его и на эти контакты подай 12в, должно щёлкать, если нет в мусорку Изменено 3 сентября, 2019 пользователем nivnik Ссылка на комментарий Поделиться на другие сайты Поделиться
nivnik Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 В исправном реле управляющий контакт будет переключатся между контактом v1 и v2 (согласно твоего рисунка) , можно тоже тестором прозвонить... Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 .. померять не вопрос реле 1 где ??? 12 я уже перепаял... и вообще хотелось бы реально знать про все реле ...кто что вкл.. как мерять и т.д. не вопрос... @nivnik так потому и в мусорку , что не счелкало.. вернее оооочень слабо счелкало.... а силовым контактам аминь.. Ссылка на комментарий Поделиться на другие сайты Поделиться

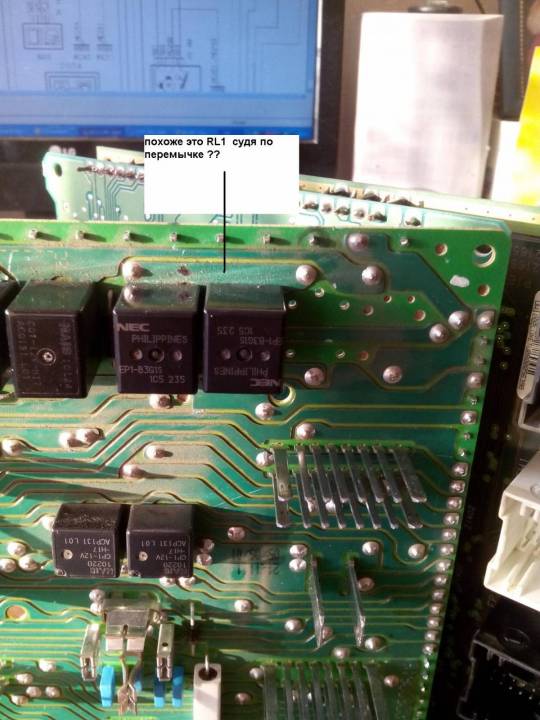

vasrem Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 @nivnik на фото 2-е с права...(реально 3-е) 12-е выпаяно... ...сейчас возник еще глюк после игр с БСИ... задние двери перестали открываться ... (только ручеой из салона авто)....закрываются на УРА.... похоже где то перемычку плохо запаял как вариант... Ссылка на комментарий Поделиться на другие сайты Поделиться

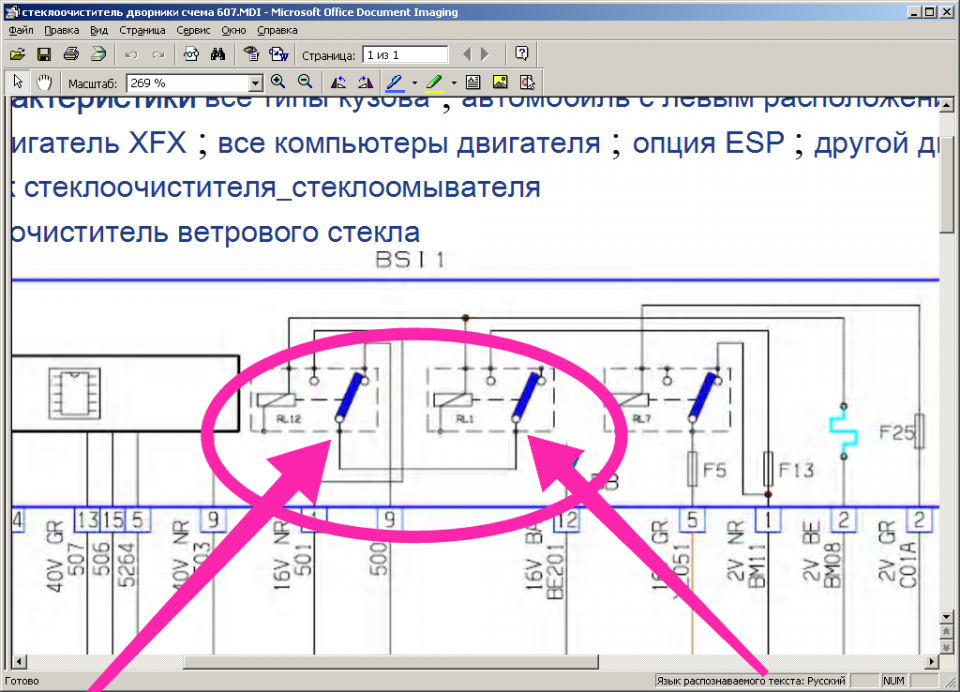

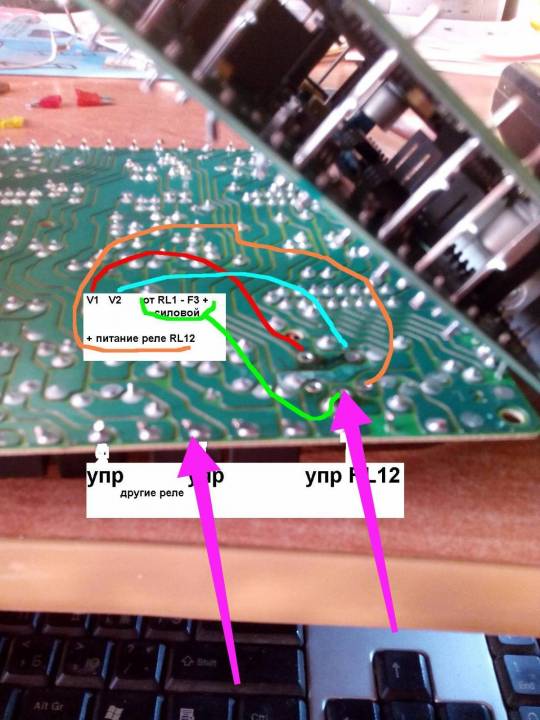

nivnik Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 (изменено) Судя по твоим двум фото вот цепь протекания тока от RL12 к RL1, тут же просто отследить по дорожкам что куда пошло) Изменено 3 сентября, 2019 пользователем nivnik Ссылка на комментарий Поделиться на другие сайты Поделиться

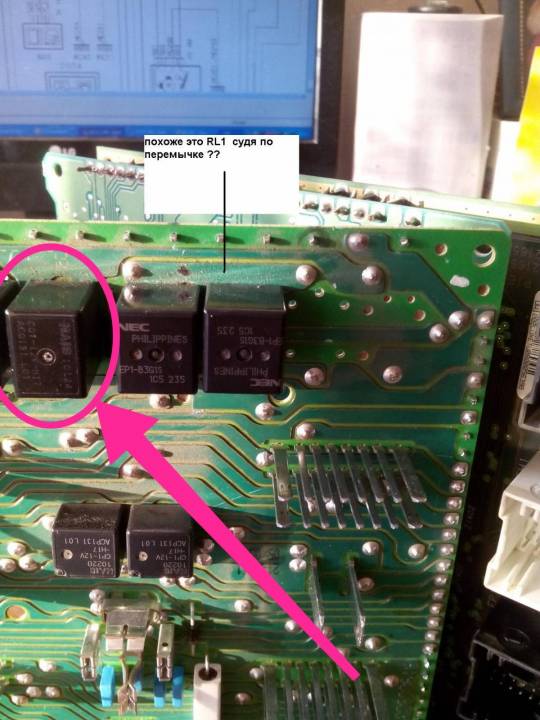

nivnik Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 Вот твоё реле RL1: Я так понимаю то что ты выбросил было в таком же корпусе? Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 да корпус тот же... все буду дальше ворожить .... на выходных... спасибо... а то сразу не заметил , сто перемычка переходит на внутреннюю сторону платы... может и людям теперь легче будет с таким глюком.. Ссылка на комментарий Поделиться на другие сайты Поделиться
nivnik Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 1 час назад, vasrem сказал: похоже где то перемычку плохо запаял Перемычки паяй не просто каплей припоя а кусочком провода медного- залуженного в нахлест перемычке припоем оппаивай, надёжней будет... ..и перед снятем клемы с аккумулятора всегда выжидай пять минут (никаких манипуляций, открыл багажник и жди пять минут) чтоб бси уснуло. Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 .. я вкурсе про сон.... пропаять придется получше... Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 ..может кто подскажет... если я просто поставлю новое БСИ от аналогичной машины, то она не заведется ? все зависит от прошивки в чипе..? У меня сейчас ключ на экране перечеркнут, охранка старлайн, ключ без чипа все работает... Зачем эти чипы ? в каждом компьютере (двигатель АКПП..) Ссылка на комментарий Поделиться на другие сайты Поделиться
nivnik Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 (изменено) 32 минуты назад, vasrem сказал: если я просто поставлю новое БСИ от аналогичной машины, то она не заведется ? Нет, бси-имобилайзер-моторник-одометр нужно все дружить между собой, не все так просто.. По той ссылке что я выше давал, человек менял бси, перепаивал епром на донора, но там нужна паяльная станция... Изменено 3 сентября, 2019 пользователем nivnik Ссылка на комментарий Поделиться на другие сайты Поделиться
nivnik Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 @vasrem не гни так перемычки между платами, не ленись раскусывать их, наделаешь микротрещин на дорожках... Ссылка на комментарий Поделиться на другие сайты Поделиться
nivnik Опубликовано 3 сентября, 2019 Жалоба Поделиться Опубликовано 3 сентября, 2019 Реле чтобы не колхозить, маркировка для поиска на Али CQ1-12v или ACQ131 Цена ~5$ за шт 10$ за 5 шт "https://m.ru.aliexpress.com/item/32251386979.html?pid=808_0004_0101&spm=a2g0n.search-amp.list.32251386979&aff_trace_key=f96469d129364a68afb471e9f849ae3f-1567032481663-04421-c6xSpUDa&aff_platform=msite&m_page_id=2776amp-DtI90B3e5S1iAPFcQo2PBw1567537795823" Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 4 сентября, 2019 Жалоба Поделиться Опубликовано 4 сентября, 2019 @nivnik спасибо за ссылку... сам не люблю колхозить..но с али придет через мес, да и распаивать БСИ как то не очень , а так все под рукой..на второй случай будет легче.. просто аккуратно приспособить на сам БСИ с наружи.. ..кстати задние двери стали окрываться..точно где то не пропай когда половинил БСИ... Ссылка на комментарий Поделиться на другие сайты Поделиться
nivnik Опубликовано 13 сентября, 2019 Жалоба Поделиться Опубликовано 13 сентября, 2019 @vasrem Как успехи с бси? Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 13 сентября, 2019 Жалоба Поделиться Опубликовано 13 сентября, 2019 5 минут назад, nivnik сказал: @vasrem Как успехи с бси? ..Завтра сниму и впаяю релюшки... машинка нужна каждый день ... Сначала хотел вынести из БСИ ..сейчас передумал... просто поставлю меньше предохранитель 30 А много будет.. читал релюшки держат 35 А - 10 мин 30 А -1 час непрерывной работы.. двигатель 300 Вт ну никак не потребляет 100 ват и то много ... пред ампер на 15 с головой будет.. поставлю отпишусь.. Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 13 сентября, 2019 Жалоба Поделиться Опубликовано 13 сентября, 2019 FBR51ND10-W1 вот такие ставить собрался Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 14 сентября, 2019 Жалоба Поделиться Опубликовано 14 сентября, 2019 угадайте с 3-х раз , что менял .. Ссылка на комментарий Поделиться на другие сайты Поделиться
nivnik Опубликовано 14 сентября, 2019 Жалоба Поделиться Опубликовано 14 сентября, 2019 @vasrem все заработало? Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 16 сентября, 2019 Жалоба Поделиться Опубликовано 16 сентября, 2019 14.09.2019 в 20:16, nivnik сказал: @vasrem все заработало? работают как часы... Ссылка на комментарий Поделиться на другие сайты Поделиться
maxad Опубликовано 16 сентября, 2019 Жалоба Поделиться Опубликовано 16 сентября, 2019 1 час назад, vasrem сказал: Так что в итоге поменял, расскажи? Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 16 сентября, 2019 Жалоба Поделиться Опубликовано 16 сентября, 2019 43 минуты назад, maxad сказал: Так что в итоге поменял, расскажи? ..два реле в БСИ на фото беленькие.. аминь силовым контактам...(потому и рекомендую предохранитель уменьшить хотя бы до 20 А)..моторчик стеклоочистителя..ему полный аминь.. по крайней мере щеткам и их держателю точно....запах горелой проводки ... проверять ротор уже не стал...может муза придет когда то... Ссылка на комментарий Поделиться на другие сайты Поделиться
vasrem Опубликовано 16 сентября, 2019 Жалоба Поделиться Опубликовано 16 сентября, 2019 Тип реле электромагнитное Конф. контактов SPDT Номинальное напряжение обмотки 12В DC Нагрузка контакта DC (при активной нагрузке) 25 A / 14 ВDC Ток контактов макс. 35А Коммутируемое напряжение max 16В DC Исполнение реле миниатюрные Монтаж PCB Сопротивление обмотки макс. 240Ом Время срабатывания 10мс Внешние размеры 15.5 x 12.1 x 13.7мм Время отпускания 5мс Рабочая температура -40...85°C Серия реле FBR51 Материал контакта AgSnInO Шаг контактов 2мм Ток обмотки 50мА Ссылка на комментарий Поделиться на другие сайты Поделиться
