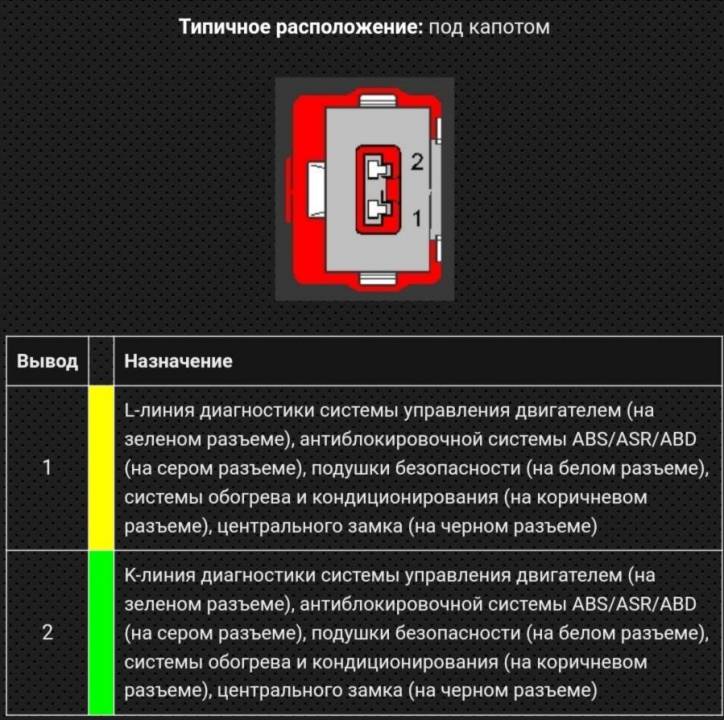

Под капотом один пин К-линия, второй L-линия. Нужно подключаться только к одному.

[Дуброффский]

ко второму пину .он , по моему даже подписан.

[Димыч.]

Ну да, естественно, всё по К-линии делается. Лучше всего подключить диагностический сканер.

[Дуброффский]

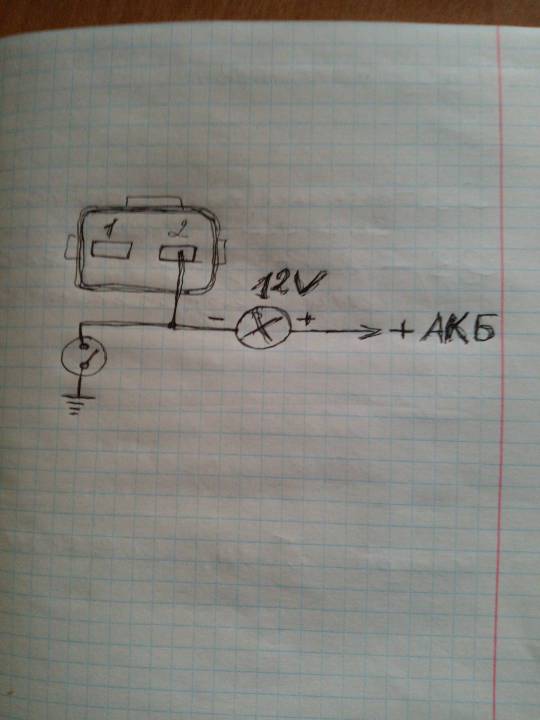

Паскольку у меня не горит "ЧЕК" я еще изготовил был прибор для подключения к 2-х контактной фишке (она оказалась не задействована ). Вот схема : может вам подайдет.

Изменено 28 ноября, 2019 пользователем Дуброффский

[Peugeovod]

Под капотом в коробке предохранителей вытащил все потрохи наружу кроме колодки с предохранителями и зелёной релешки нет разьёма. Разьём болтается с наружи но он с 4 контактами, пробывал к нему во 2 пин просто горит и всё, наверное это типо под абс которого у меня с роду не было. Пробывал светодиод в колодку ОБД в салоне на 7. И на. 15.  так же при замыкании на кузов горит и всё не моргает когда уберёшь массу, наверное надо искать от мозгов на прямую может перекупы и отфигачили провод от диагностики.

Если я сфотаю разьёмы и этикетку мозга под капотом поможете разобраться куда лампочку для кодов тыкать ? И ещё есть коробочка в низу под ковриком торпеды тоже много проводов подходит это что ?

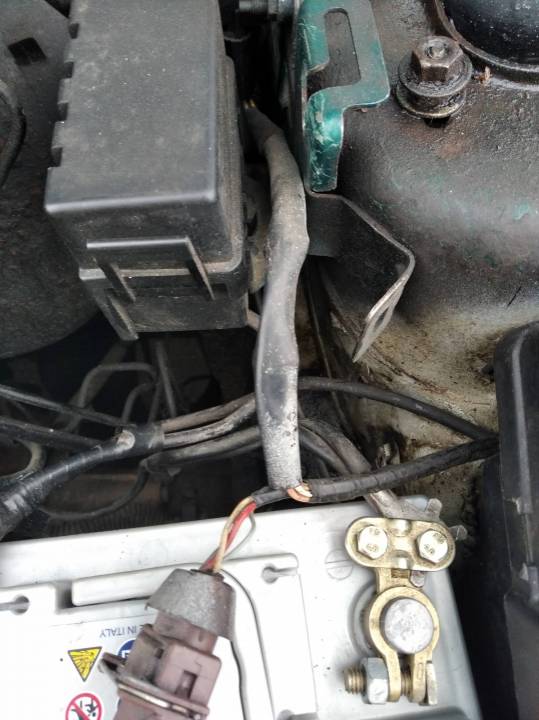

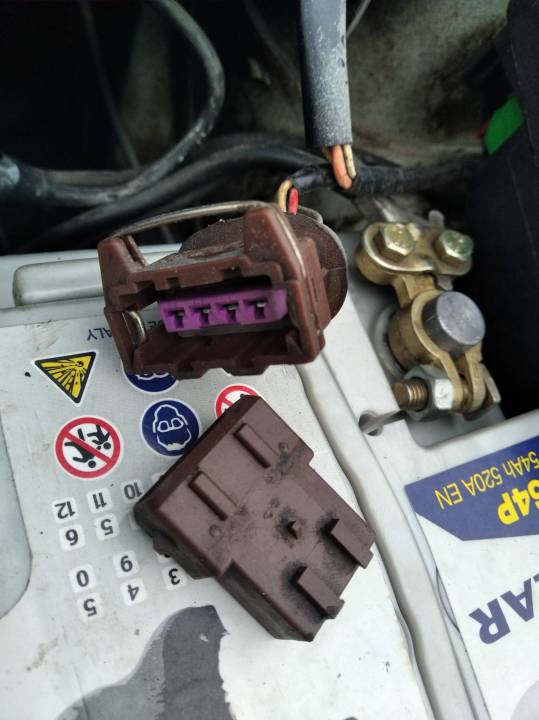

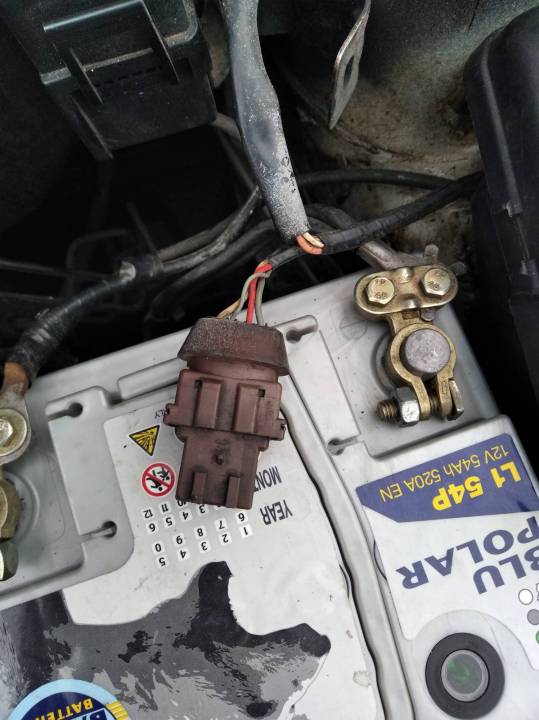

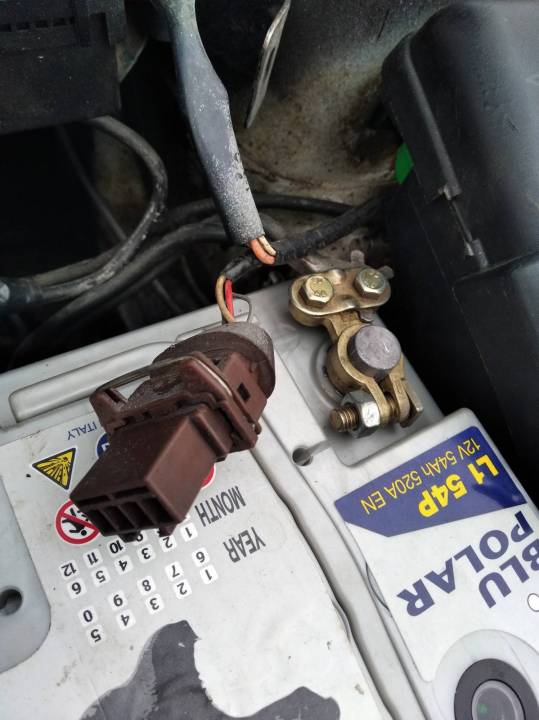

Вот что есть под капотом возле акума, разьём с 4 контактами



От этого жгута ещё на аварийную красную кнопку пошёл жгут.

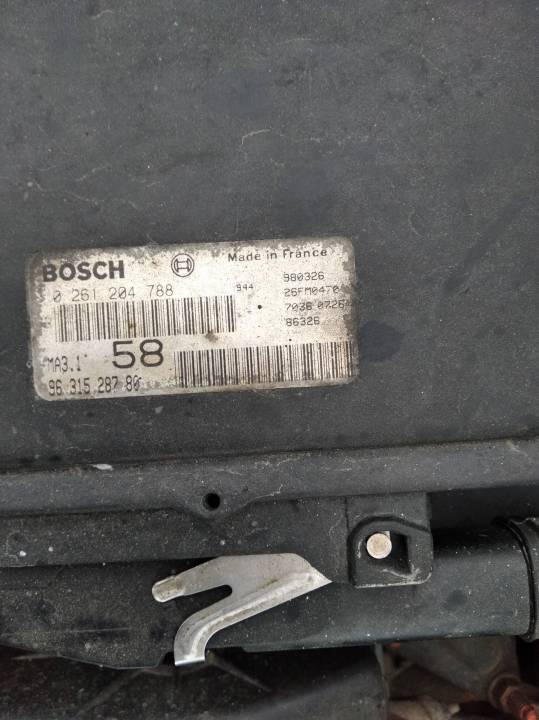

Мозги под капотом

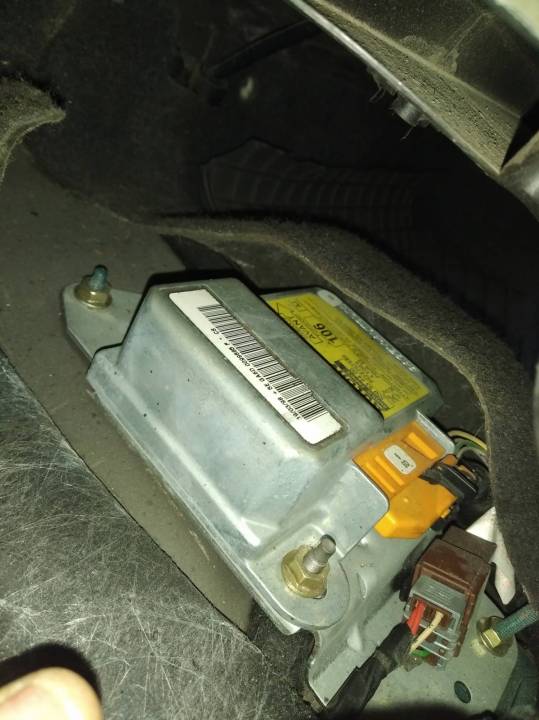

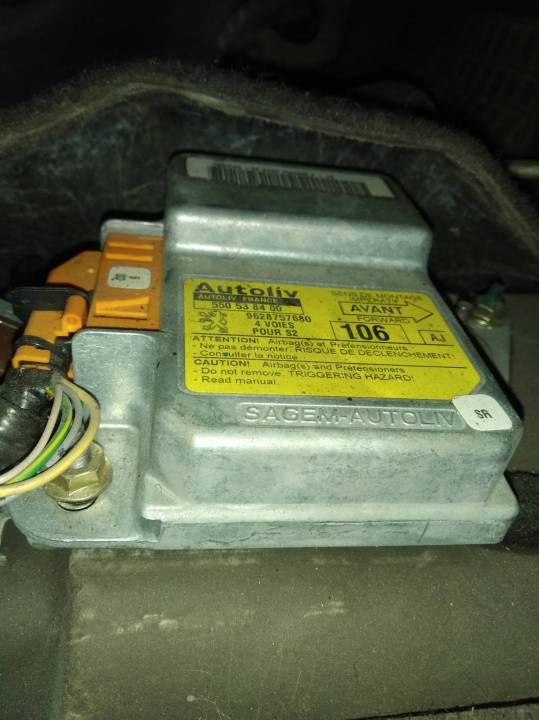

Коробочка в салоне по середине под ковром

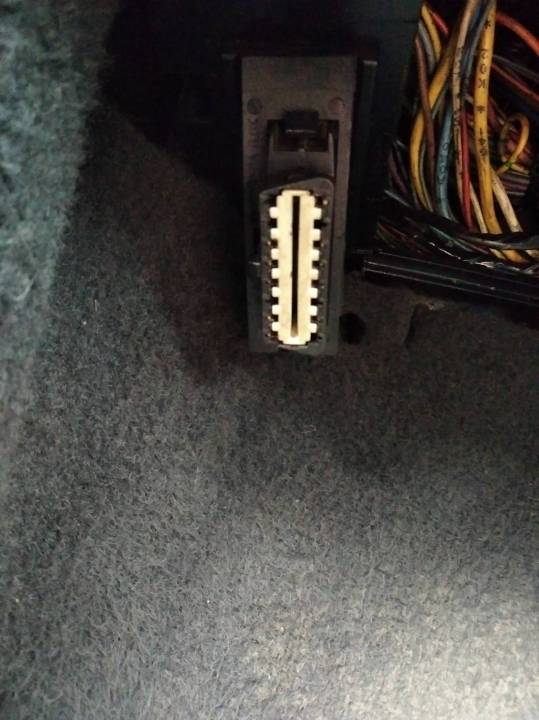

И такой разьём с лево под предохранителями



Изменено 28 ноября, 2019 пользователем Peugeovod

[Дуброффский]

 Эта фишка находится на виду прямо под крышечкой предохранителей .Возможно и обрезали .Как и у меня -отключили были одну фишку на приборке и + "чек" где то обрезали. Скиньте название  или фото "мозгов"- попробуем разобраться . У нас Димыч более опытный по электронике - возможно он подскажет.

[Димыч.]

У меня нет схем. Вывод мозгов или номер провода подсказал бы, конечно. Тут только брать и вызванивать тестером пин в 32-пиновом разъёме в фишке мозгов.

[Peugeovod]

Парни гляньте выше фоток накидал

[Димыч.]

В фотку тестер не вставить.

[Дуброффский]

.

19 минут назад, Димыч. сказал:

В фотку тестер не вставить.

Димыч -рассмешил .  А вот по подключению к ЭБУ- я посмотрю , возможно что то есть . Коричневая фишка - это не то.

[Peugeovod]

Как этикетку на мозгах расшифровать это какой номер мозга чтоб распиновку поискать в тырнете? Или может есть у кого распиновка на мой бош

Изменено 28 ноября, 2019 пользователем Peugeovod

[Peugeovod]

Вот нашёл Vibe как то давал схему на сайте куда тут что втыкнуть чтоб моргали коды



Изменено 28 ноября, 2019 пользователем Peugeovod

[Peugeovod]

Походу это разьём C001.  Как куда светодиод подключить для снятия кодов? Лампа чек на приборке идёт на 22 пин мозга, вопрос как правильно считать коды

И похоже что и не должно быть под капотом разьёма

Изменено 28 ноября, 2019 пользователем Peugeovod

[Дуброффский]

Владимир, я здесь нашел расшифровку вашей диагностической фишки:

[Peugeovod]

Получается нужно лампочку по линии К на 7 пин и 16 (+), а линию L 15 пин на корпус на 3 секунды. Вы у себя пробывали на своей машине? Выдало коды?

Изменено 28 ноября, 2019 пользователем Peugeovod

[Дуброффский]

У меня разъем диагностики другой - на 30 пинов  и надо подключаться  к пинам С3 и С2 . Приборчик я изготовил , но у нас идет дождь , и в гараж идти мин.20 - просто не хочется мокнуть. Если прекратится - схожу , попробую и потом отпишу . А у вас получилось диагностика ?

[Peugeovod]

У меня не получилось, возможно где то отрезаны концы

[Дуброффский]

Где то у Станислава (он ведет свой сайт  об автомобилях ,регулировках , диагностике  и пр. ) была тема как провести диагностику через подключение к ЭБУ. Ну никак не могу найти  эту тему ! Буквально на днях видел ее и не помню где .

[Vibe]

Блок с жёлтой наклейкой на фото - это блок управления подушками(airbag).

Кстати пробовал подключать ELM 327 к нашему разъёму(слева под рулем) - не смог связаться с блоком. Вобщем истина где-то рядом)

Изменено 29 ноября, 2019 пользователем Vibe

[Peugeovod]

Да пишут что именно в этих пыжиках адаптеры не видят мозг или получается считать только температуру и всё. Нужно как то куда то подключить лампочку или светодиод для считывания медленных кодов т.е. моргания лампой.

Или нужен фирменный пежовский сканер .

Изменено 29 ноября, 2019 пользователем Peugeovod

[Дуброффский]

 Как я посмотрел  что для вашего разъема на 16 пинов  нужен сканер . Нигде не нашел считывание  с этой фишки медленных кодов с помощью лампочки (светодиода).

8 часов назад, Дуброффский сказал:

подключение к ЭБУ

поищите эту тему , а в свою очередь ,если попадется на глаза - сброшу вам.

[Дуброффский]

Вот нашел  как подключиться  к ЭБУ  для считывания код .Пежевод -это для вас схемы и разъемы ЭБУ.

Изменено 30 ноября, 2019 пользователем Дуброффский

[Дуброффский]

А теперь о своем : собрал схему  по считыванию кодов И..... - получается все наоборот  чем  надо ! До включения зажигания - лампочка уже горела . Включаю - гаснит. Замыкаю пин С2 на массу - никакой реакции , лампочка не горит и не моргает .ОТЛИЧНО!!! А по нормальной схеме должно быть так :- собираем цепь - лампочка не горит , включаем зажигание или заводим авто - лампочка загорелась .Замыкаем пин С2 на массу - лампочка гаснет и через пару секунд выдает коды (начинает моргать). Решил еще раз проверить через двухконтактную  фишку под капотом: - собрал схему , замкнул на массу  и -сгорел продохранитель  подсветки температуры и давления масла ВЕЛИКОЛЕПНО!!! О чем это говорит - о том что продавец что то начудил  с ЧЕКом , что бы спрятать какие то нюансы с авто . Другого мнения у меня нет . Впереди зима _будет чем заняться .Ну вот и все ! А прямо говоря - мне эти коды и не нужны : машина заводится и работает не плохо по своим годам , просто хотелось попробовать как будут считываться коды . ПОПРОБОВАЛ!!! Владимир , а как у тебя дела ?



Изменено 30 ноября, 2019 пользователем Дуброффский

[Димыч.]

@Дуброффский никаких замыканий на массу больше не практикуй. Электронные блоки читаются сканерами.

[Peugeovod]

У вас точно такие мозги и двигатель ?  Как вы на кортинке  показали  там про 605 разговор для примера показан.

Изменено 30 ноября, 2019 пользователем Peugeovod

[Дуброффский]

28.11.2019 в 14:14, Peugeovod сказал:

Вот нашёл Vibe как то давал схему на сайте куда тут что втыкнуть чтоб моргали коды



Владимир - это для вас я показал ЭБУ и эл. схему . А у меня есть фишки с  разъемами  для снятия быстрых

кодов под капотом и под тарпедой . Но там видно полазили Кулибины (был такой изобретатель ) и все переделали  как им вздумалось , что бы скрыть какие то неполадки перед продажей.  Димыч , я ничего не делал с ЭБУ , вы  меня не правильно поняли . Просто хотелось разобраться : -работают ли у меня пины на  диогнастических  фиках для быстрого считывания кодов .
