Чтобы снять блок печки пришлось снять Б.К и магнитолу с рамкой.

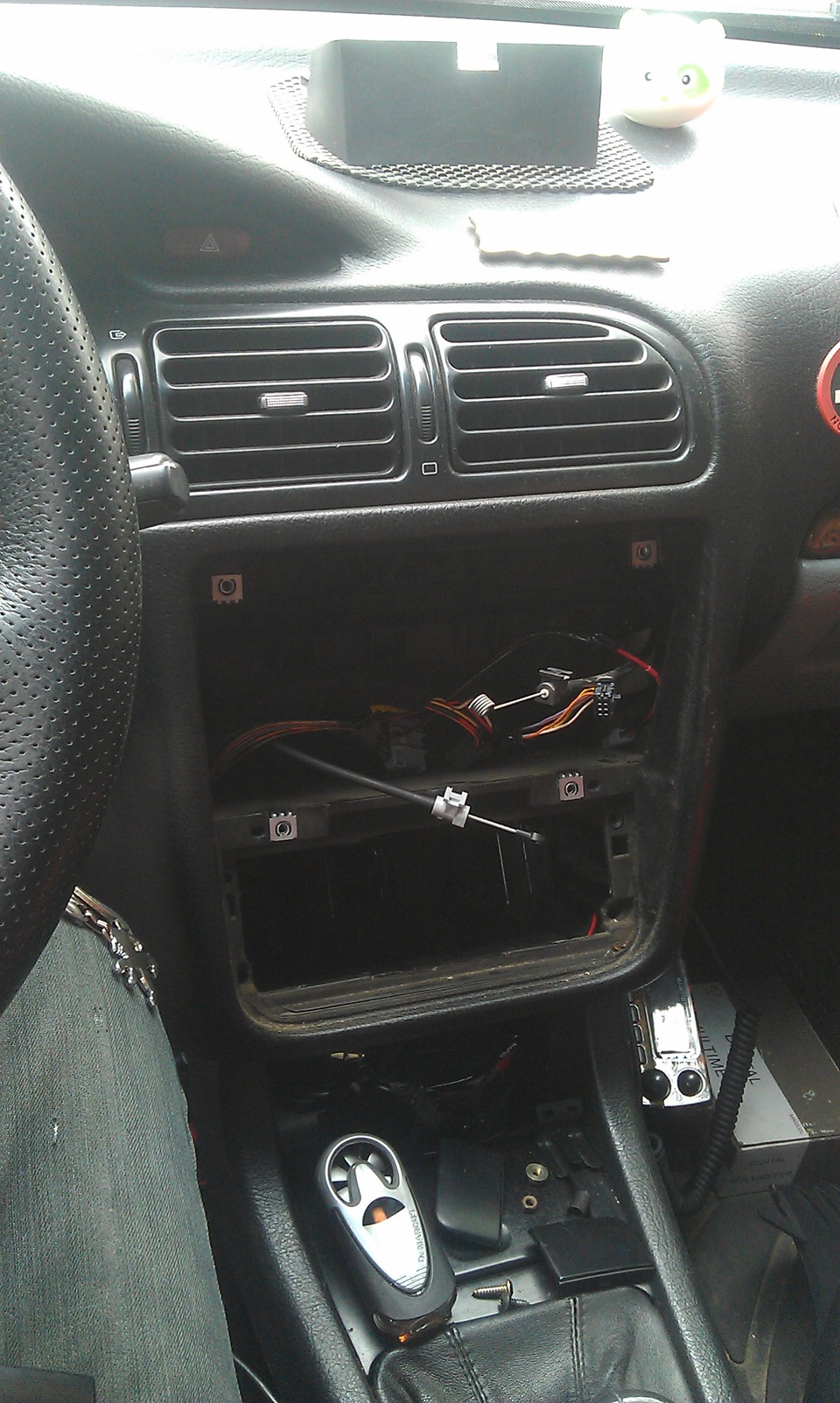

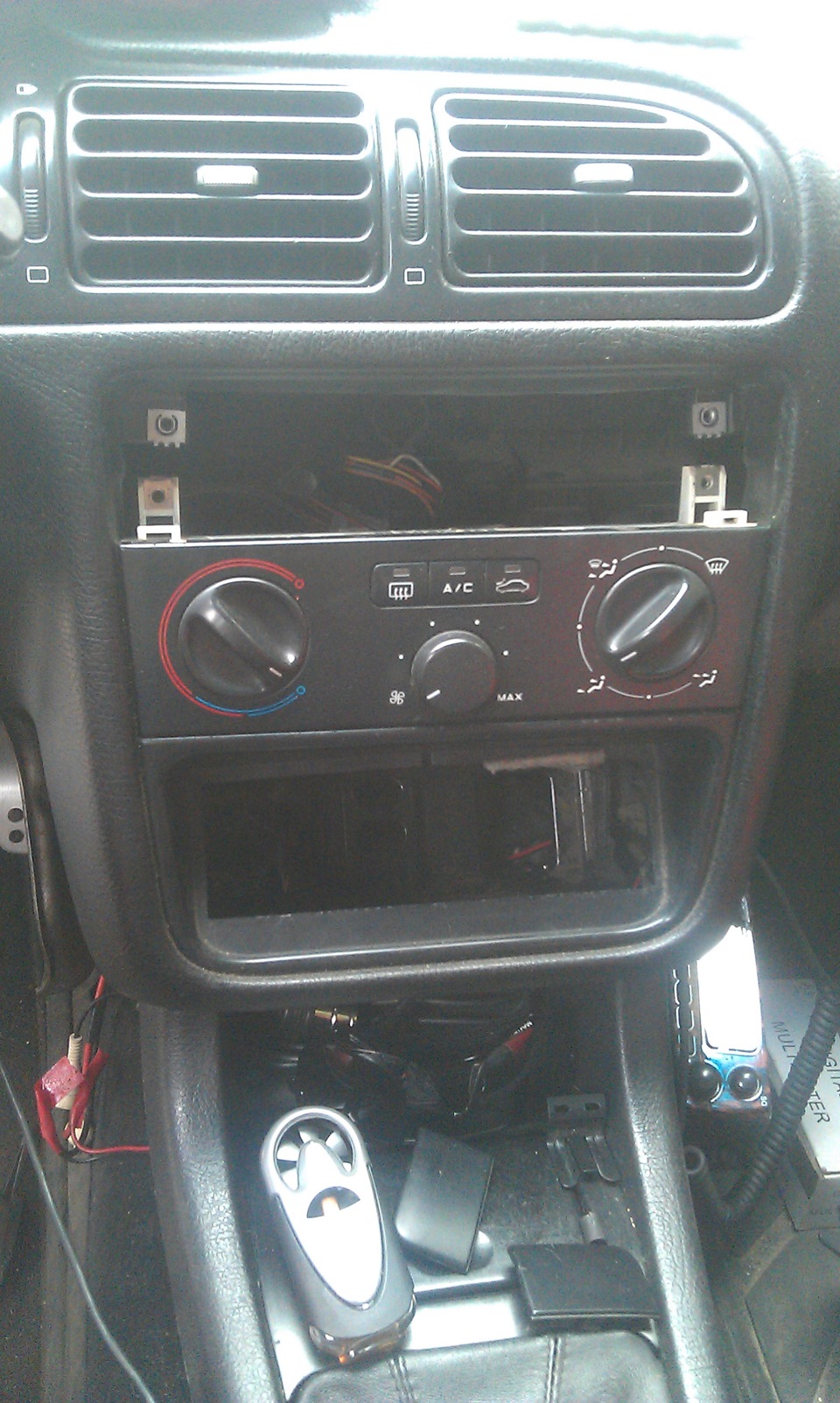

Вынимаем что мешает

Вынимаем блок печки

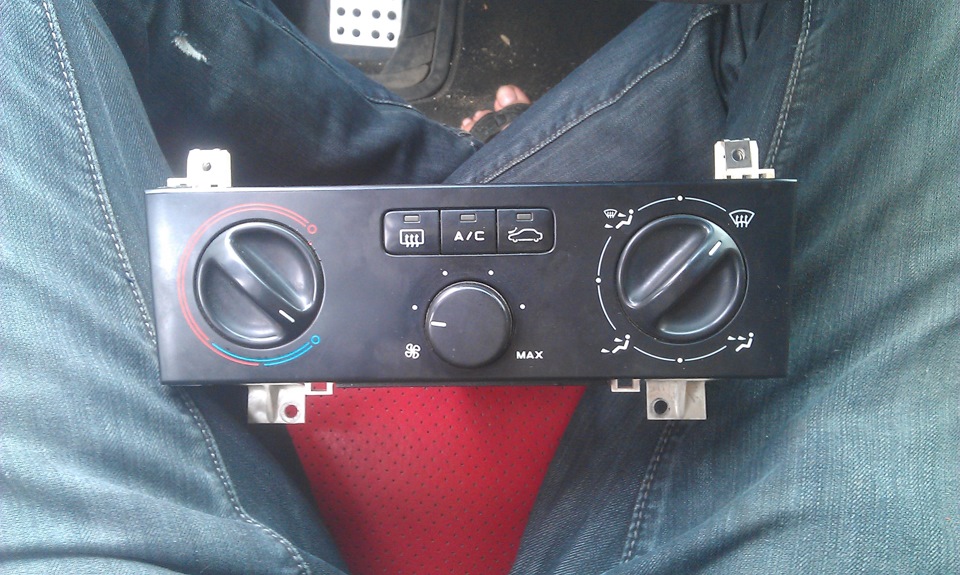

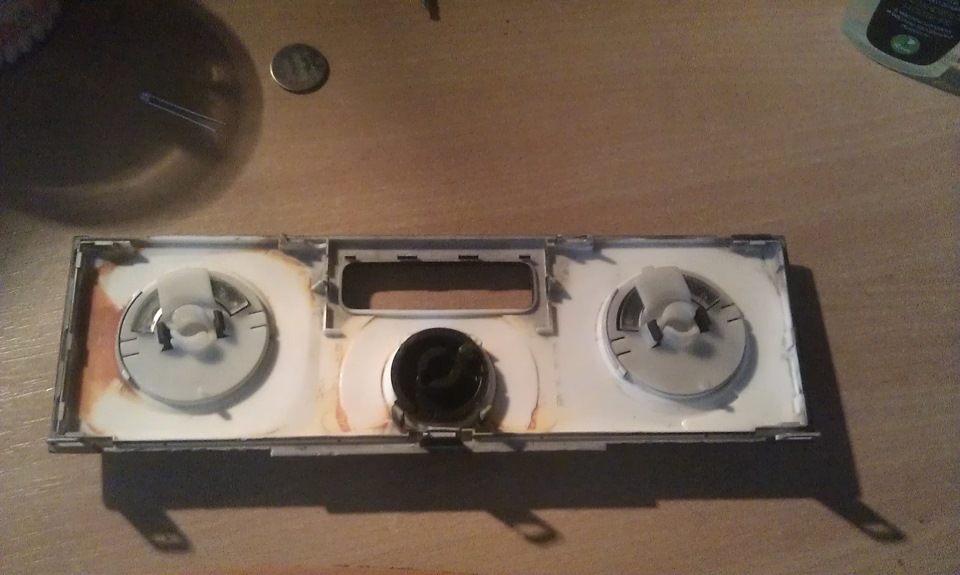

блок печки

Снял, притащил дамой и начёл разбирать и думать, как так сделать чтобы вышло супер. В голове крутилось пару идей и начел их воплощать. Первым делом решил подсветить 3-и кнопки, аккуратно разобрал и вынул светофильтр из оргстекла, потом спаял 3-и светодиода последовательно и впаял Резистор на 100 Ом. примерил закрепил и собрал кнопки назад.

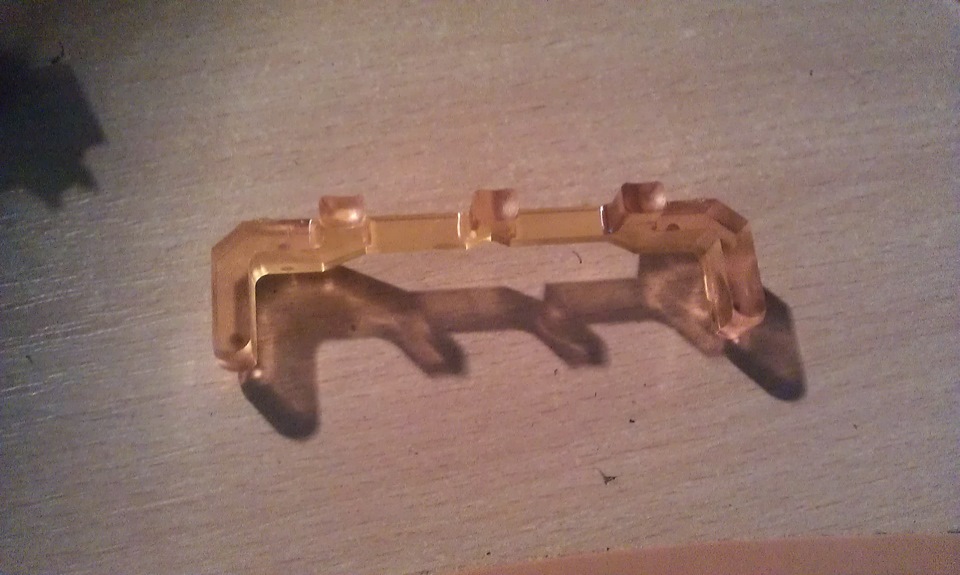

Старый светофильтр

Спаиваем светодиоды и резистор

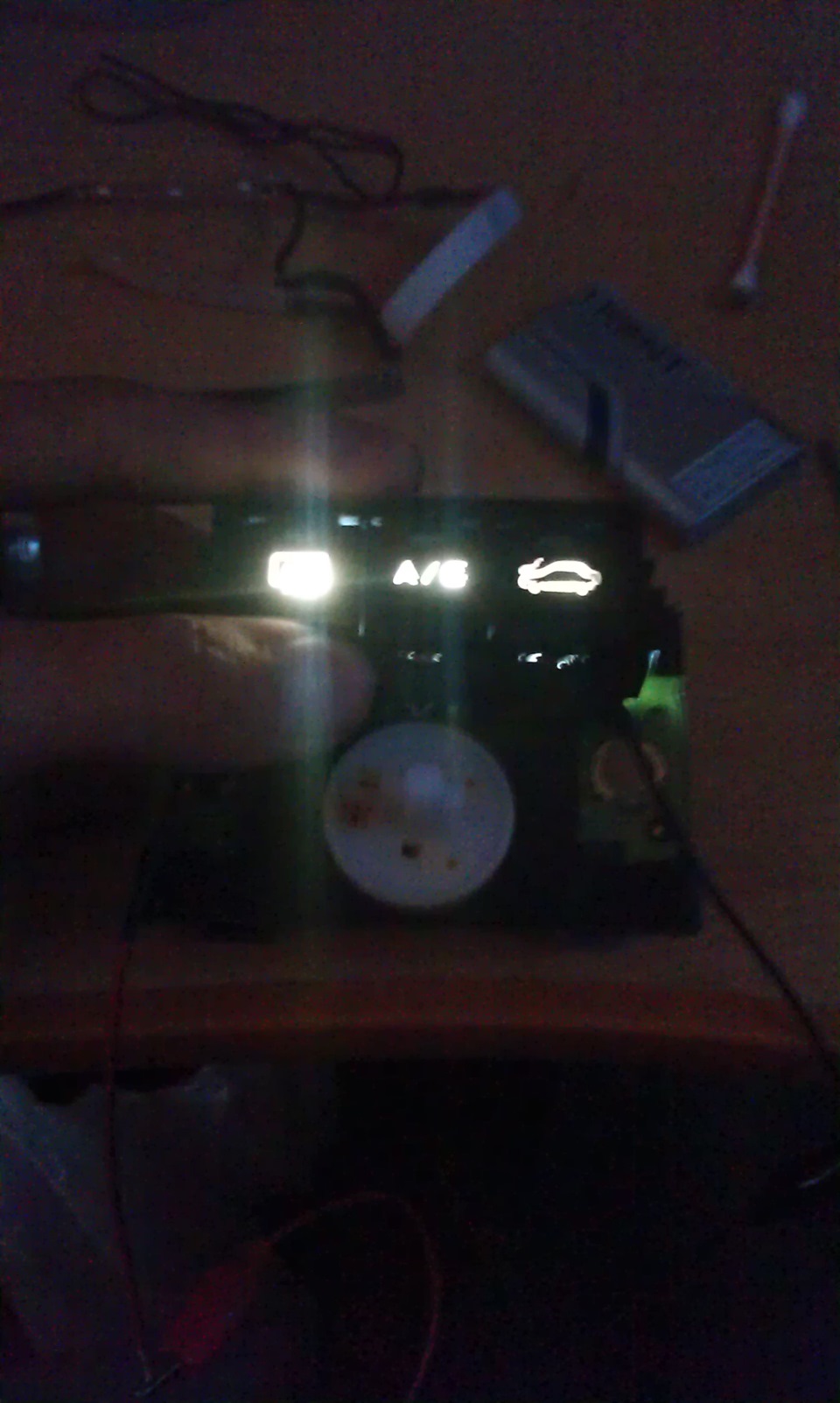

Проверяем

Потом принялся к подсветке самого табло, там все просто стереть светофильтр и спаять светодиодную ленту. Могу сказать одно, сколько не стирал светофильтр все равно отдает немного желтым, скорей всего сама пластмасса.

Стираем светофильтр

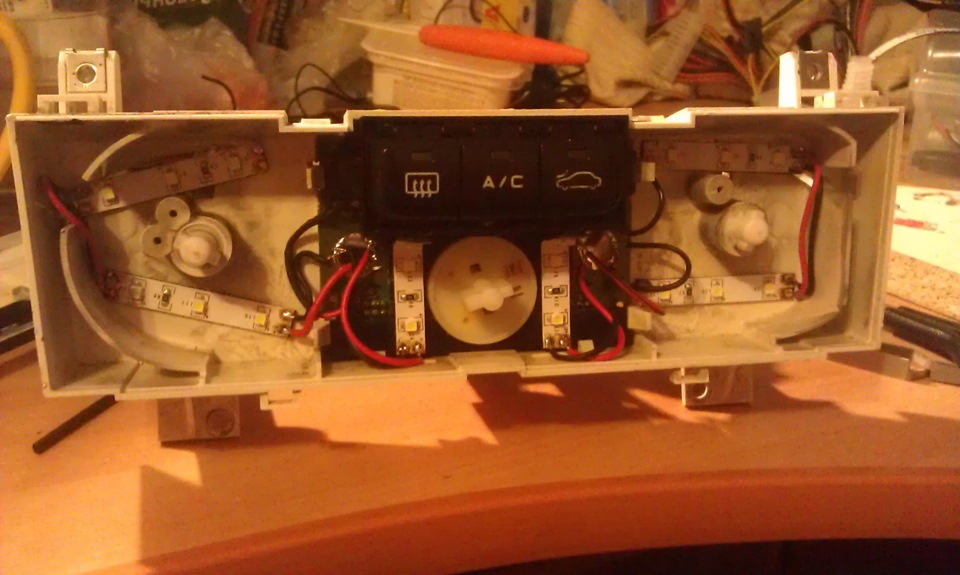

Впаиваем ленту

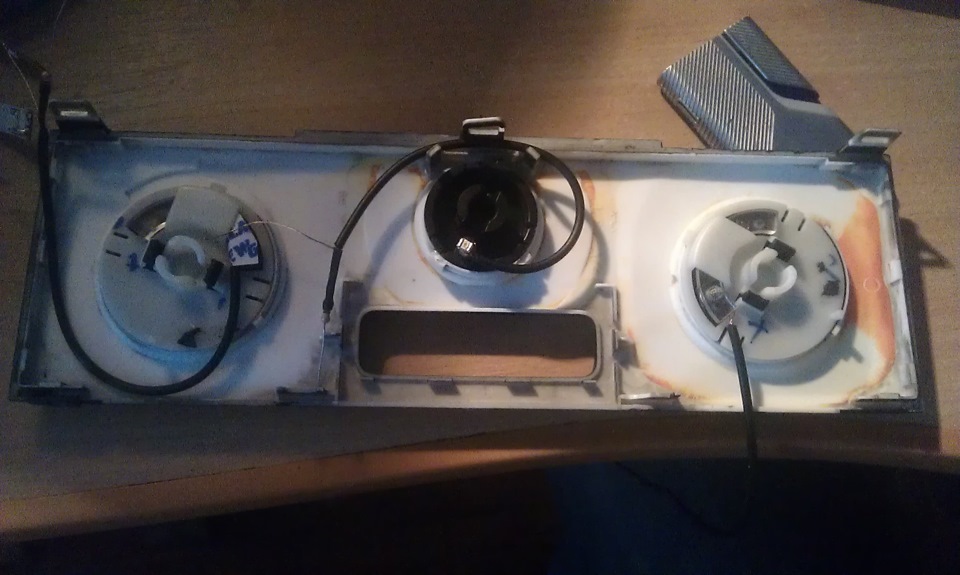

Потом приступил к подсветке крутелок, разобрал крайние, чтобы добраться к светофильтру. В светофильтре просверлил отверстие под светодиод SMD 3528, припаял к ним провод от наушников (потому что он мягкий )и припаял Резистор на 330-390 Ом. и собрал крутелки на место. Чтобы было надежнее, залил все это дело горячим клеем, и спаял все вместе.

Вставляем светодиод

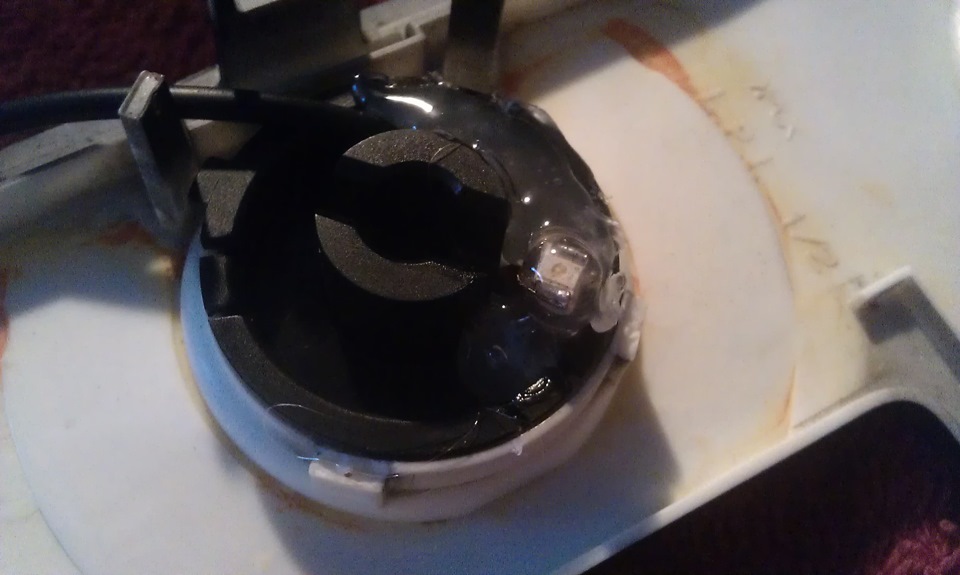

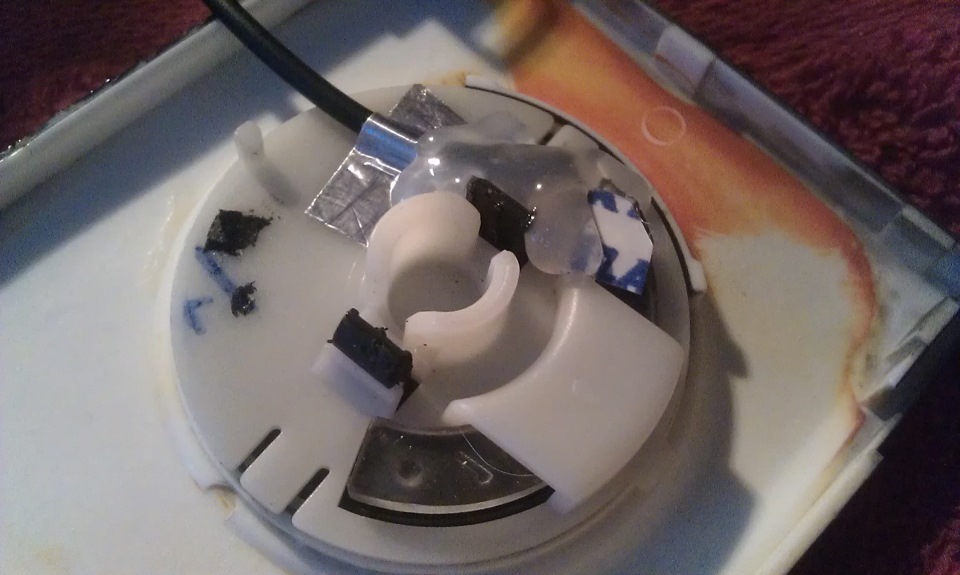

Заливаем клеем

Заливаем клеем

Собрал проверил и пошел ставить все на место.

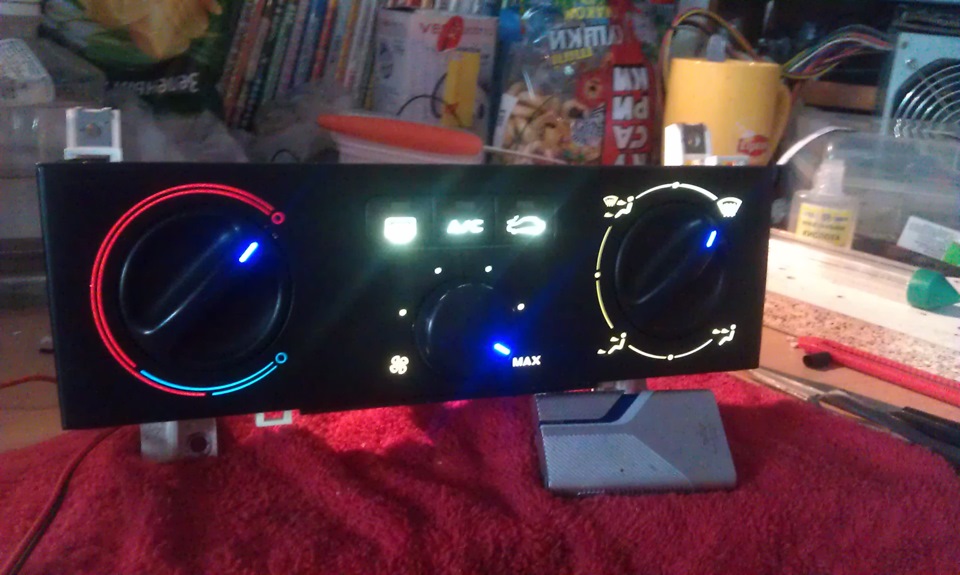

Проверил все ОК

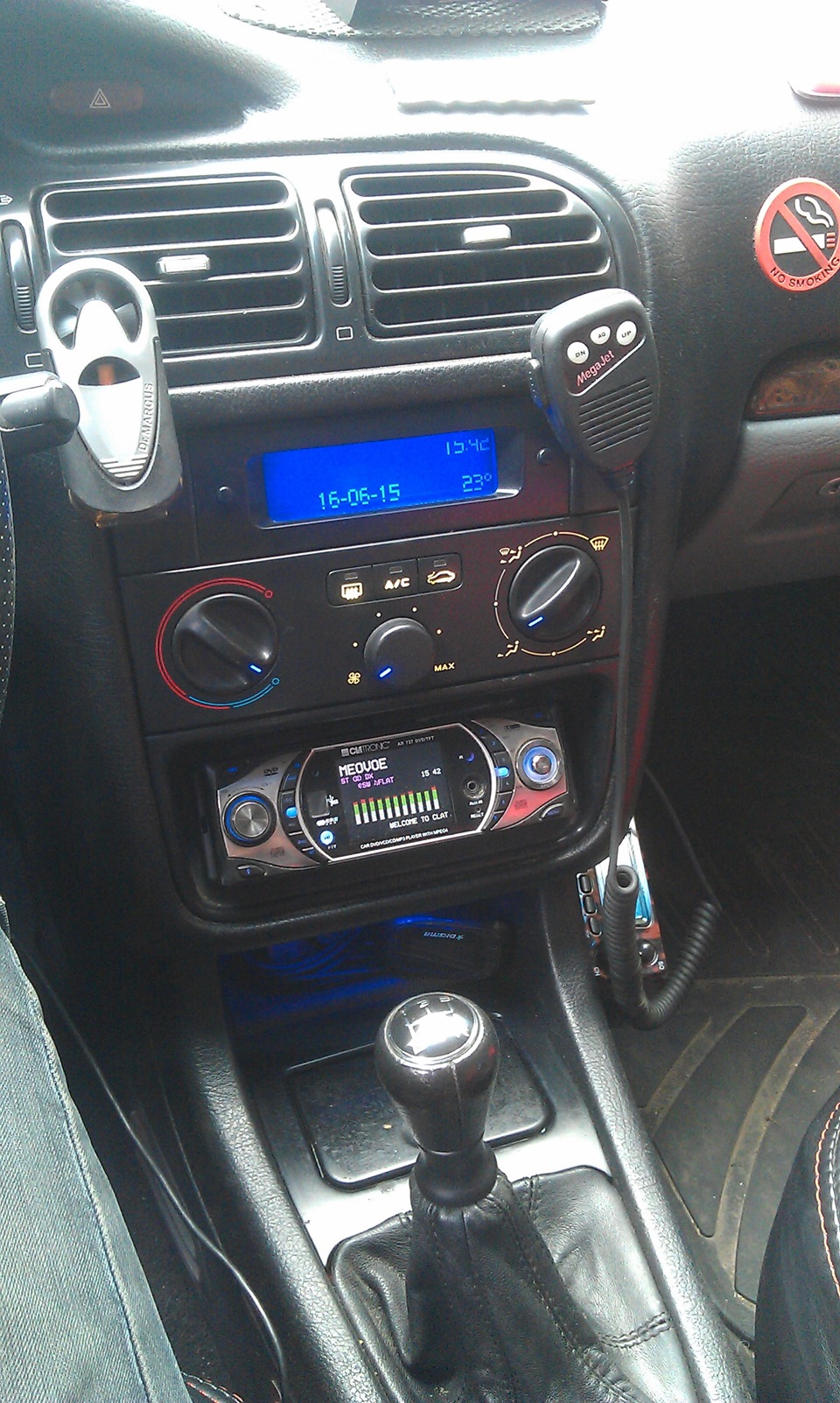

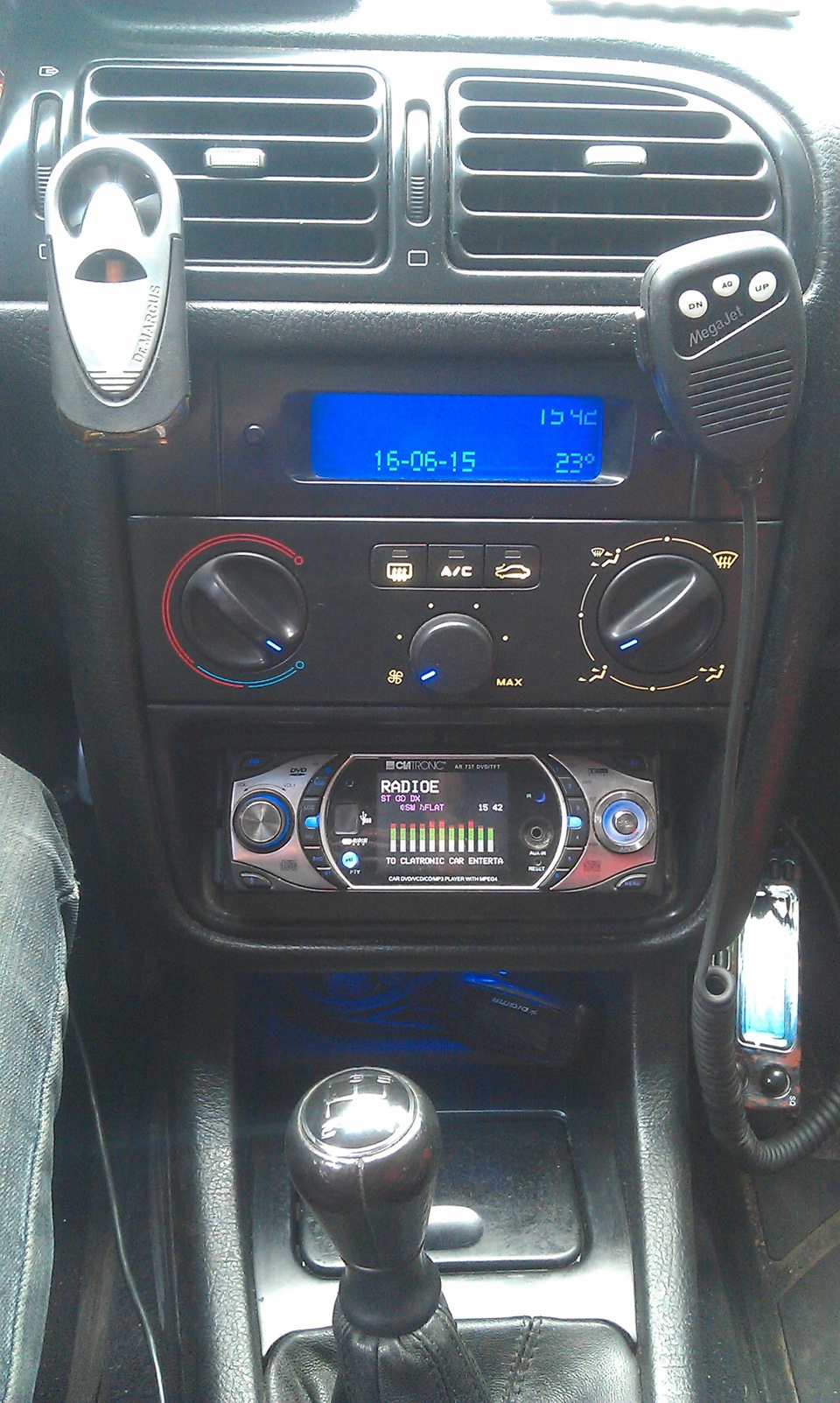

И вот что у меня получилось.

И вот что у меня получилось

И вот что у меня получилось

Всем спасибо за внимание и удачи на дорогах…
