Пересвет салона #2
Всем здрассе! Продолжаем пересвет салона у Лёхи. Сегодня я расскажу о пересвете блока климат контроля.
И так:
Снимаем сам блок
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_0_1531251602.png.a102914977ba09650ca8a4ea13836b76.png)
Откручивать сзади 4 винта, под 10 торкс
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_1_1531251602.png.a3c1745c8912e9d81083fcf53b5a0fff.png)

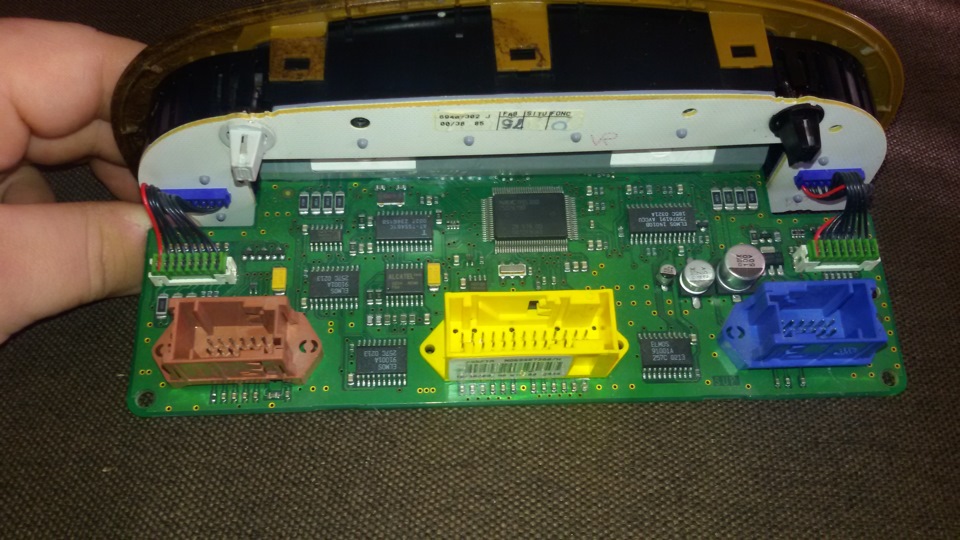

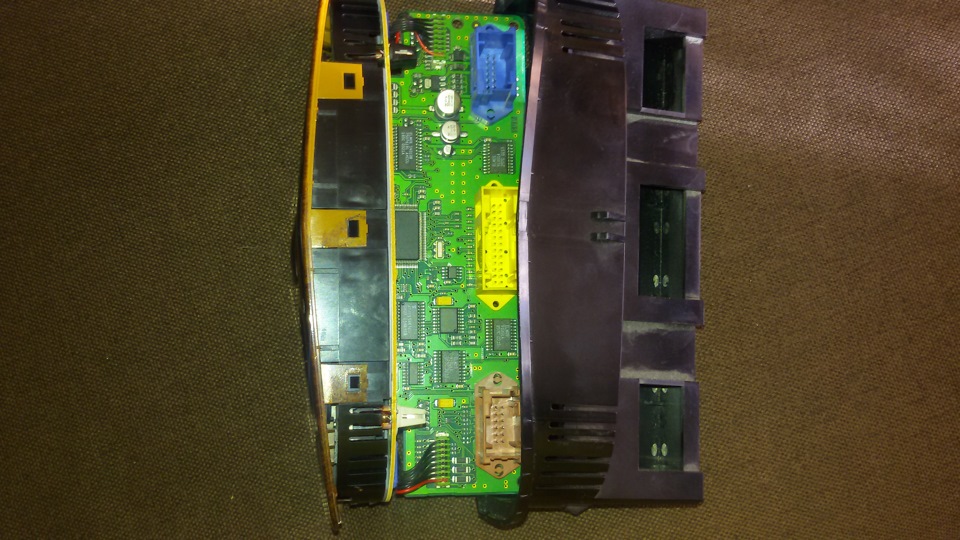

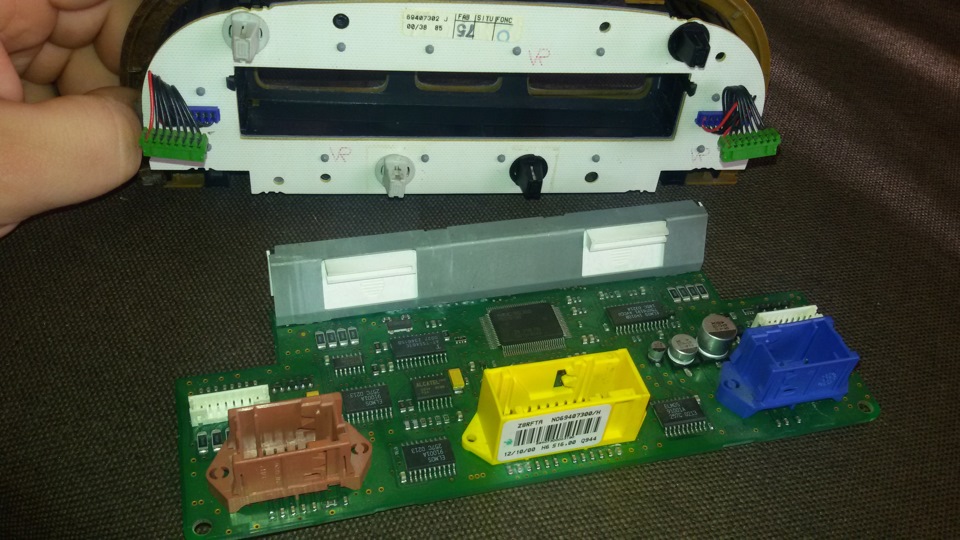

Достаем внутренность
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_2_1531251602.png.23483fed1940b22953756612ba095d0c.png)
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_3_1531251602.png.54fb315a65c7dacfd9c2ae90833e5367.png)
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_4_1531251602.png.54465db0419a4b648899267d50942506.png)

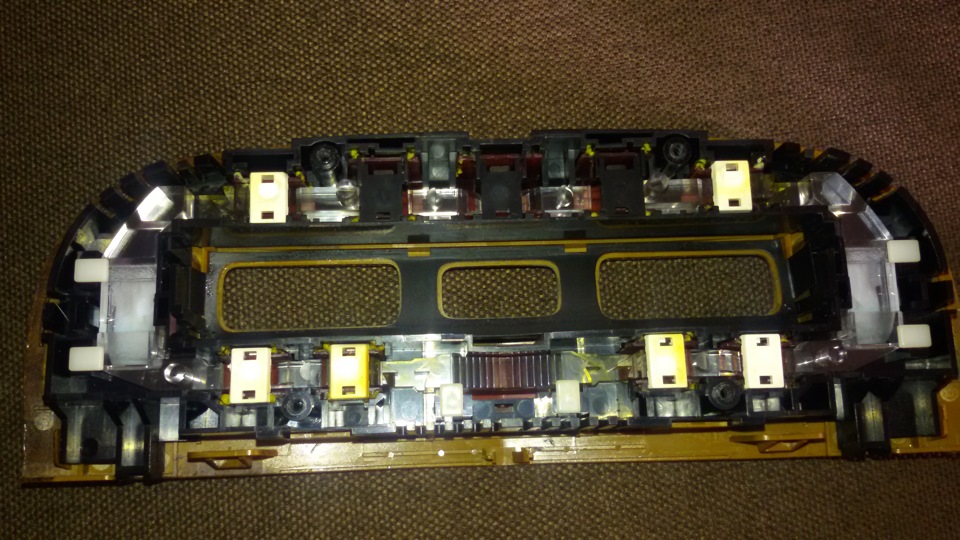

Перед нами предстает вот такая картина
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_5_1531251602.png.ceac9aa7a3c7b0f68a4a377f6d100e2f.png)

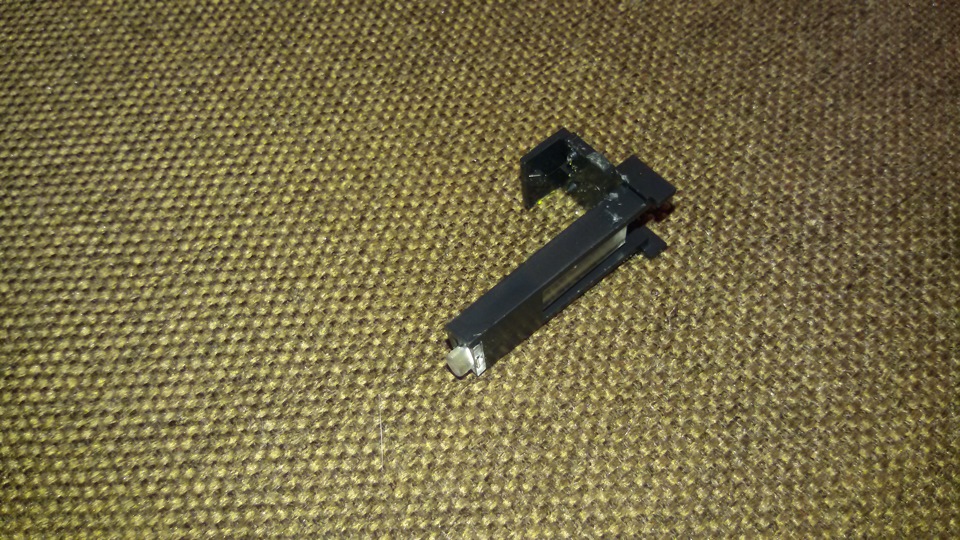

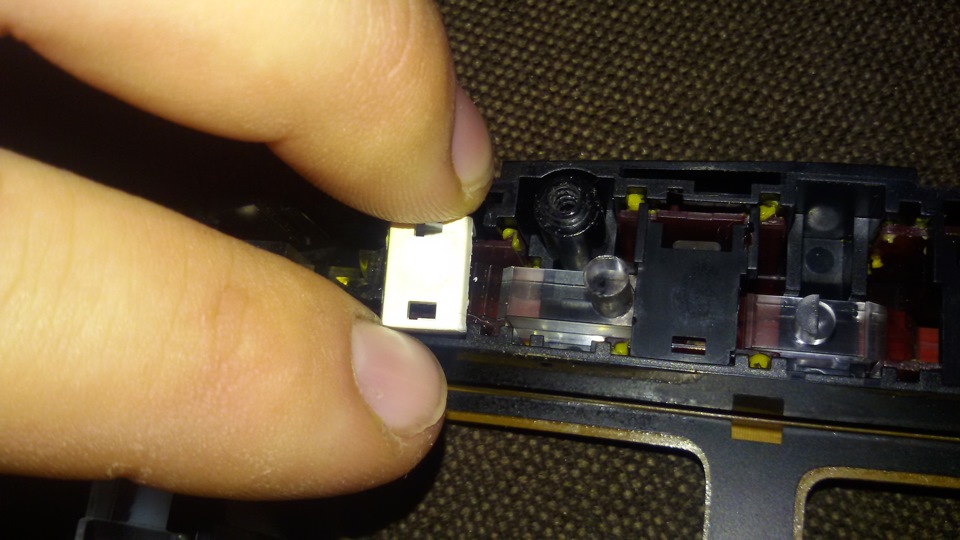

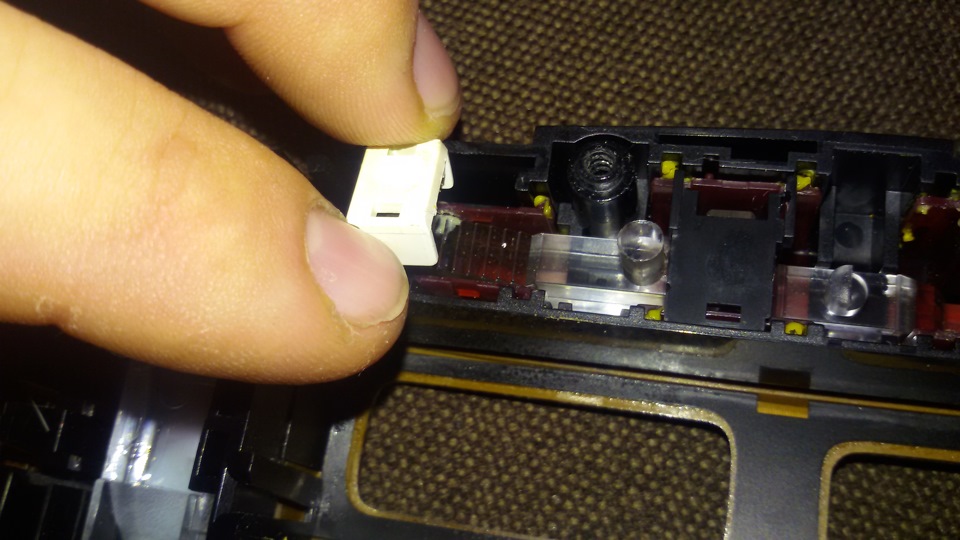

Нам нужно достать рассеивающую планку, для этого нужно снять с кнопок фиксаторы
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_6_1531251603.png.1c3c991aea209933305a0a5377e4c0e7.png)
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_7_1531251603.png.ab7026f0c467eb61d53b029c3fd4bdae.png)
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_8_1531251603.png.0605a489eaeb1a1ddb91963006e64ad4.png)

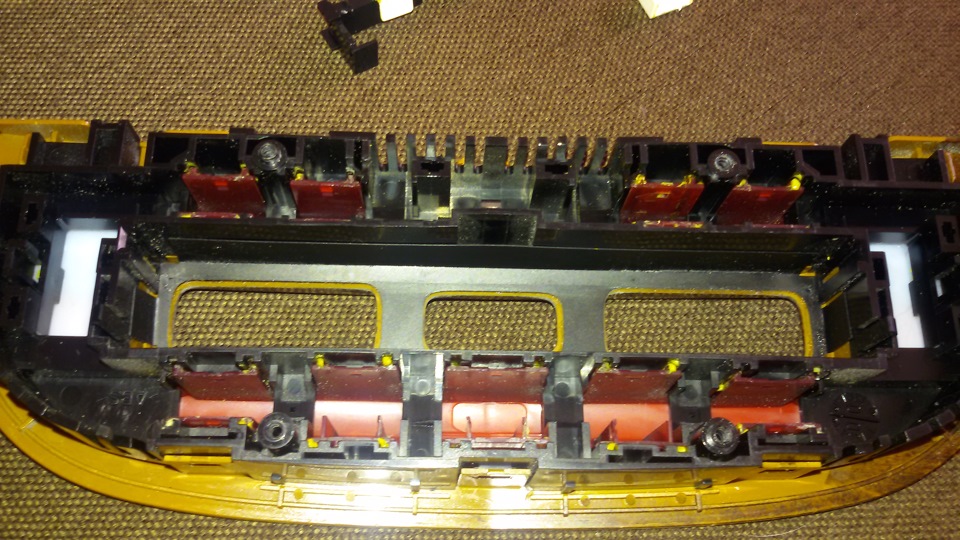

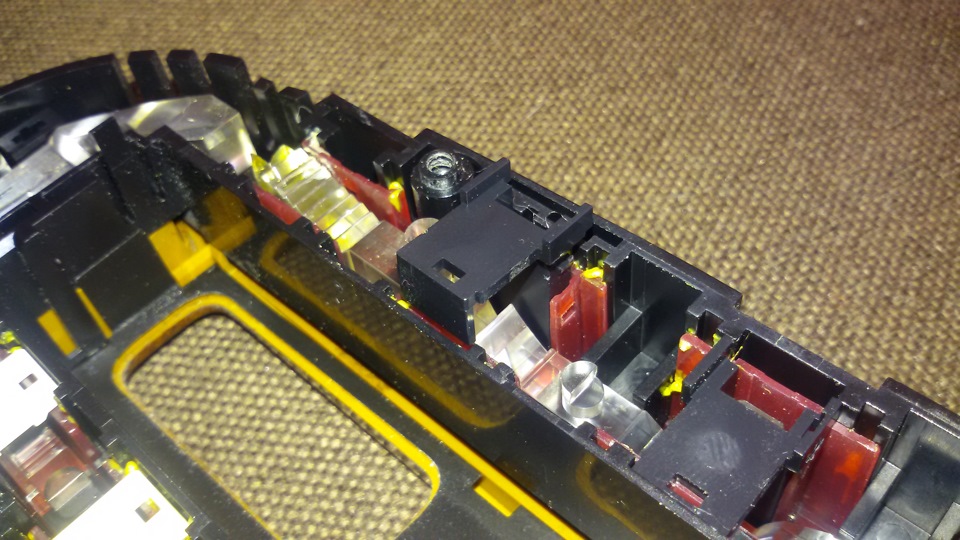

Получается вот так:
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_9_1531251603.png.221f3a4fc950eb44757dee9edb644dd6.png)
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_10_1531251603.png.1b937fb1e73f0affd656789e610c14f1.png)
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_11_1531251603.png.52dc7a46e7d79c291378304262356c6e.png)
Изготовливаем из фальгированного текстолита плату (немного не ровно)
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_12_1531251604.png.ae1e222506c426e6188e9dae63c67740.png)

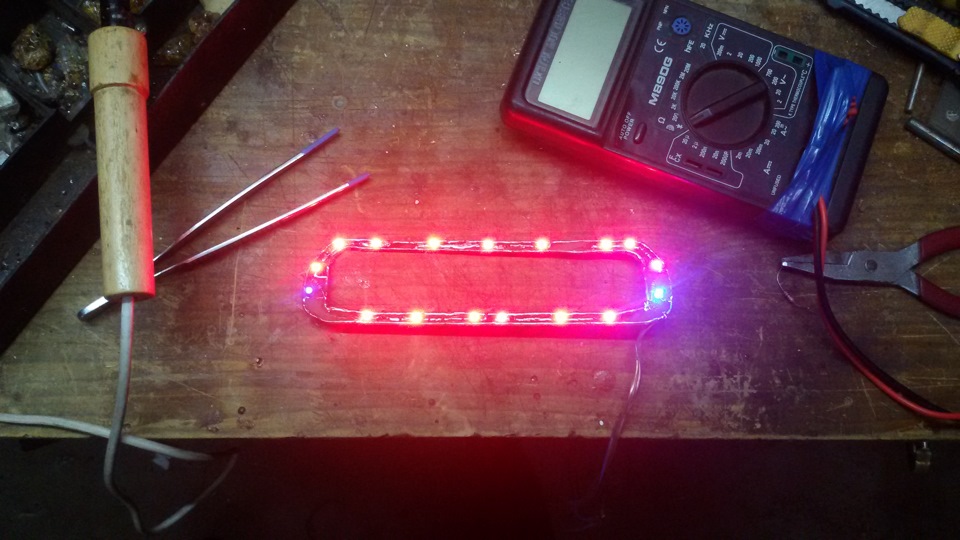

Рисуем схемку и травим в хлорном железе, потом лудим и припаеваем светодиоды
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_13_1531251604.png.9fc35a0cd348e123c074fcc746fd2c23.png)
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_14_1531251604.png.98d5a22d58d3df78f17b884fe38bbd2a.png)

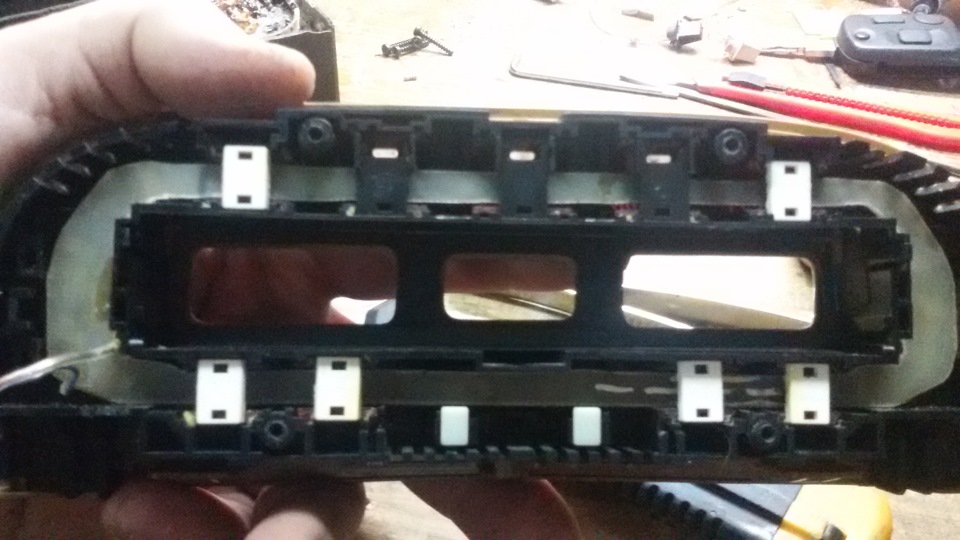

Ставим плату вместо рассеивающей планки
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_15_1531251604.png.255f67a5a0737c8a93e8452d64a73785.png)

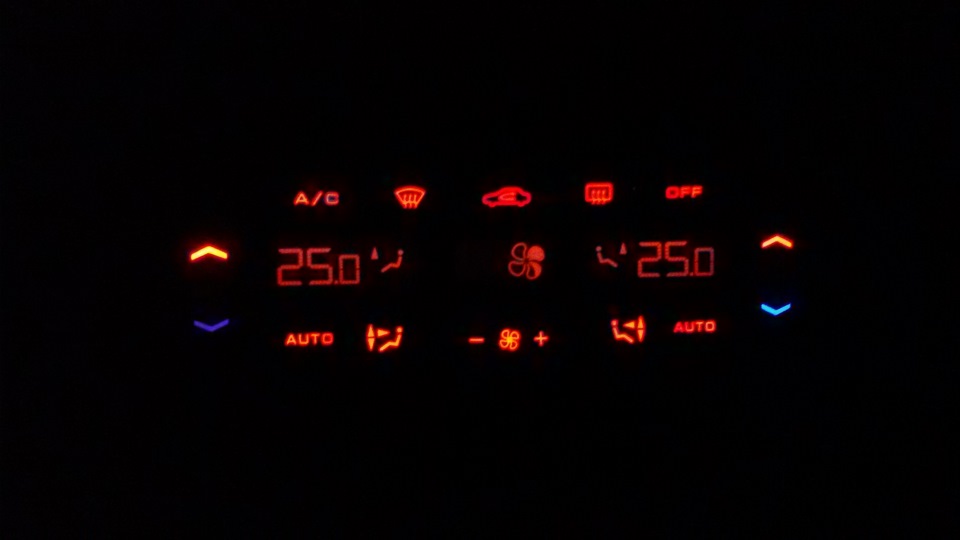

Собираем все на место и наслаждаемся красотой.
![](https://peugeot-club.by/uploads/monthly_2018_07/entry_img_16_1531251604.png.c41279386ed4fa193ab425cefaecefbe.png)
P.S. в реале выглядит лучше. Камера на может передать именно тот цвет.
