Видео вход

jek-vorobey

227 просмотров

Доброго дня всем кто зашел почитать статейку)))
Так ка я не давно установил большой дисплей , то решил задействовать все его возможности.
Сейчас я расскажу про видео вход: как я говорил ранее, блок мне достался с фишками и обрезанными проводами, поэтому я посоветовался с Andruxa-adm и Yura607, которые и подсказали мне как это лучше заинсталировать.
Купил на рынке видео вход (тюльпаны), и начал паять.
Как мне подсказали, синяя фишка — отвечает за видео
черная фишка — отвечает за звук

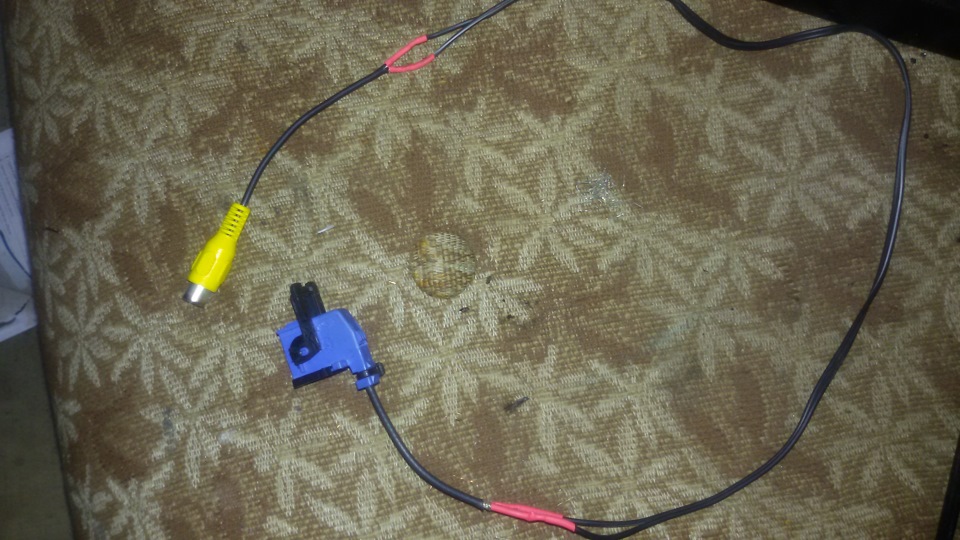

В синей фишке у меня было два провода, вернее один белый в оплетке. Я взял вход желтого цвета и припаял к нему эти два провода так: белый — к центру, оплетку — на корпус, все это дело заизолировал термо усадкой


Далее взял черную фишку, в ней: красный, зеленый провод и оплетка. Спаял следующим образом:
к красному входу (по центру) я припаял — красный провод
к белому входу ( по центру) я припаял — зеленый провод
ну а оплетку — я припаял на корпус обоих входов

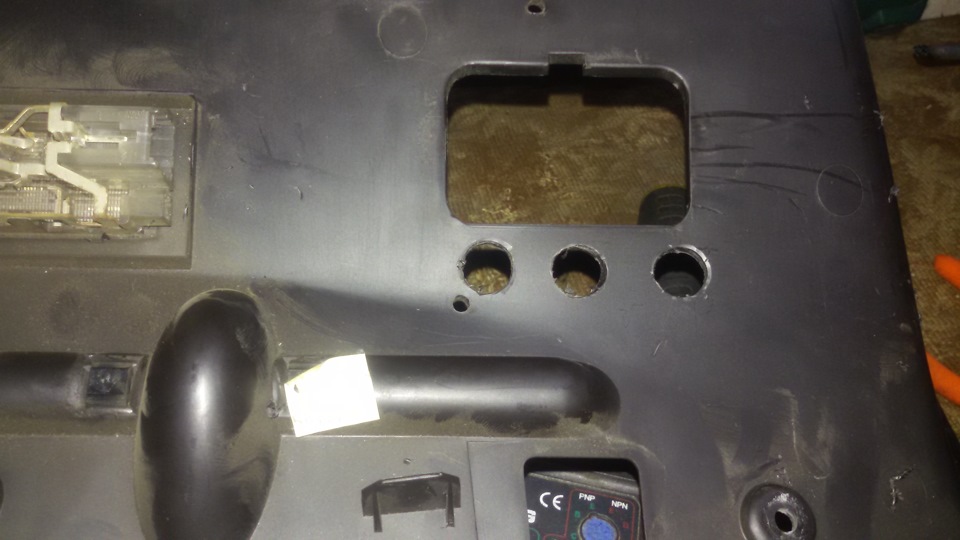

Далее в бардачке просверлил отверстие на 12

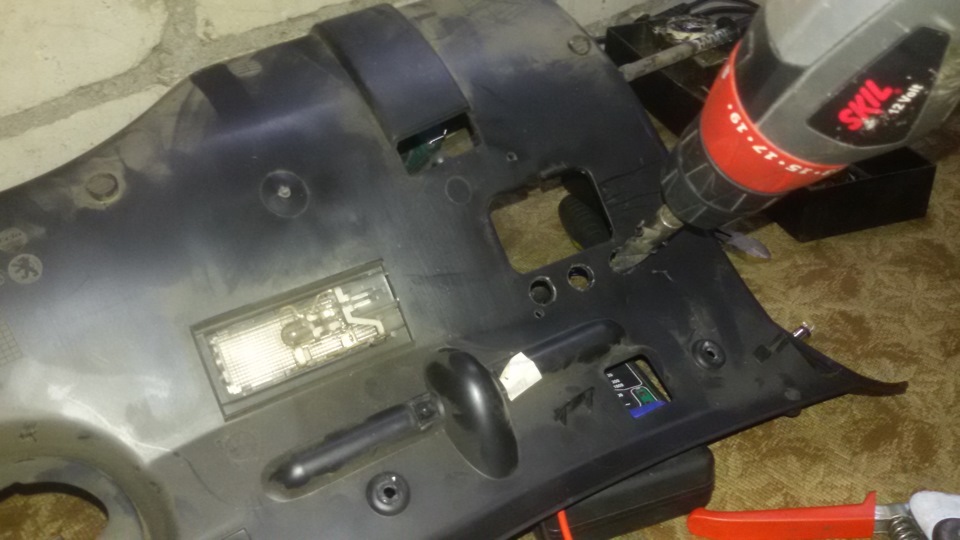

Сверлю отверстие

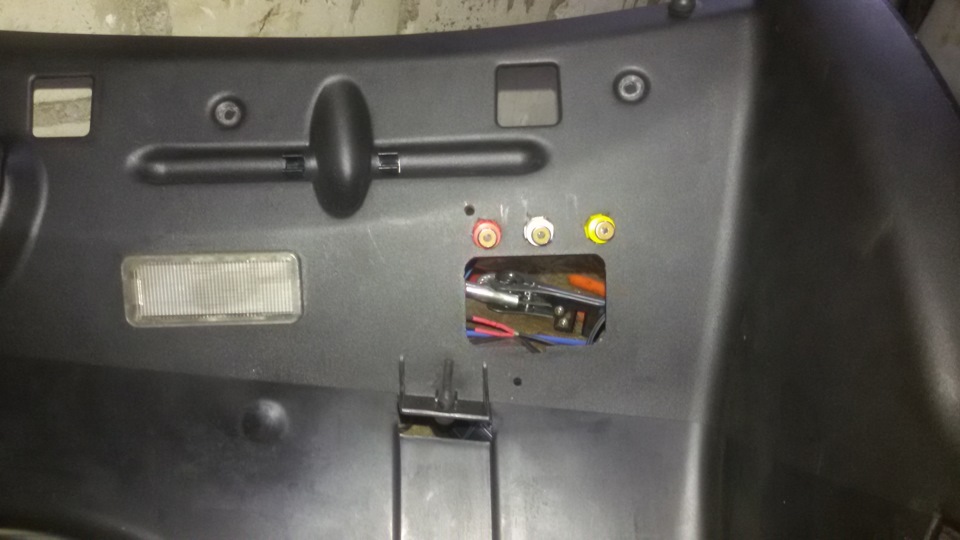

вставил туда "тюльпаны"

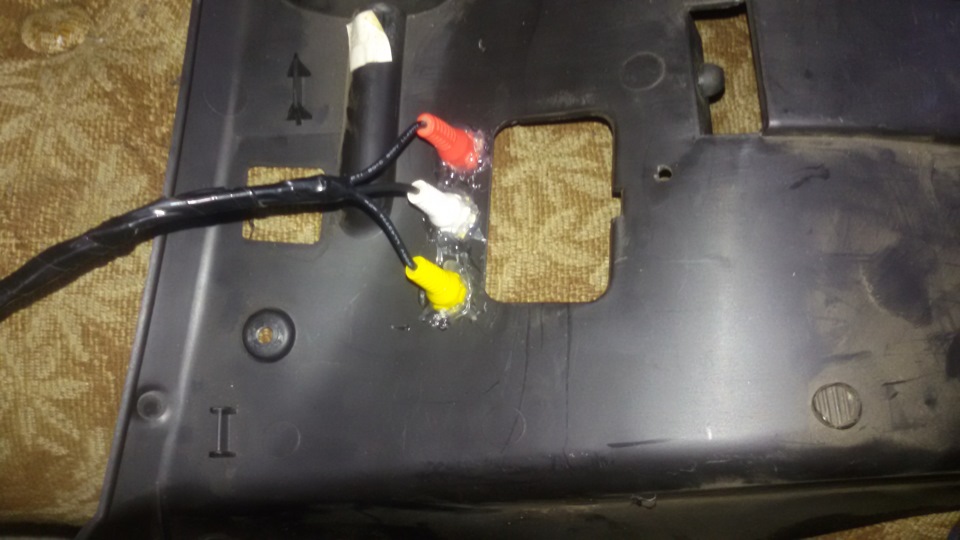

и залил все это дело термоклеем

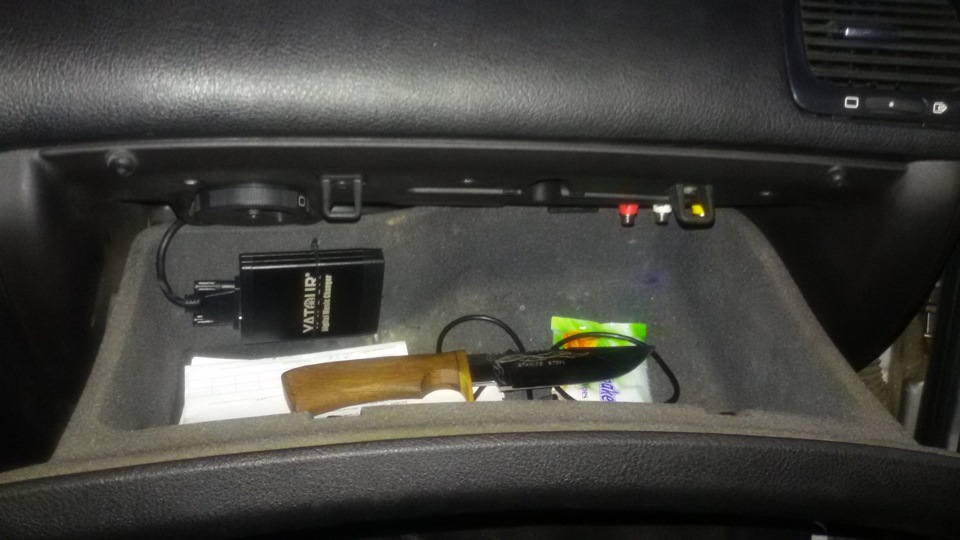

Собрал бардачок на место. Получилось вот так:

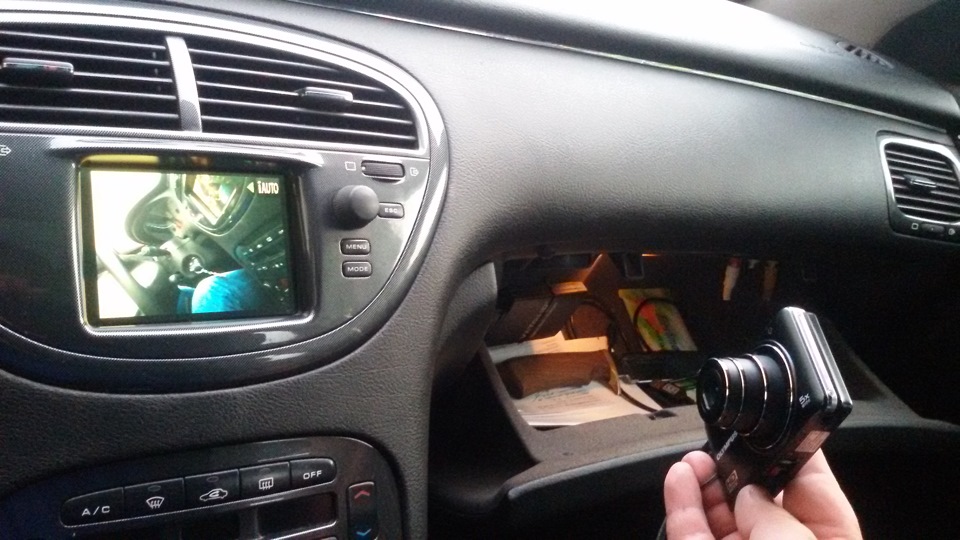

Ну и в принципе работа. подключил фотоаппарат к "тюльпанам" и… картинка появилась)))


P.S. Может кто знает — я подключился только к двум "тюльпанам" (видео и звук один), видео есть а звука нет. Подключал дома к "плазме", звук был. Может я что то не так сделал?
