PEUGEOT 206 CC ЗАМЕНА ПОДСВЕТКИ СТЕКЛОПОДЬЕМНИКОВ И РЕГУЛИРОВКИ ЗЕРКАЛ

koler48

238 просмотров

Сегодня я постараюсь рассказать вам о:

ЗАМЕНА ПОДСВЕТКИ СТЕКЛОПОДЬЕМНИКОВ И РЕГУЛИРОВКИ ЗЕРКАЛ

*****ВНИМАНИЕ ВАЖНО*****

Скажу прямо работа не легкая, и кропотливая, если вы не дружите с паяльником, имеете руки которые не умеют, можете разобрать и не собрать, лучше попросите помощи у того кто может)

Начнем как всегда по порядку:

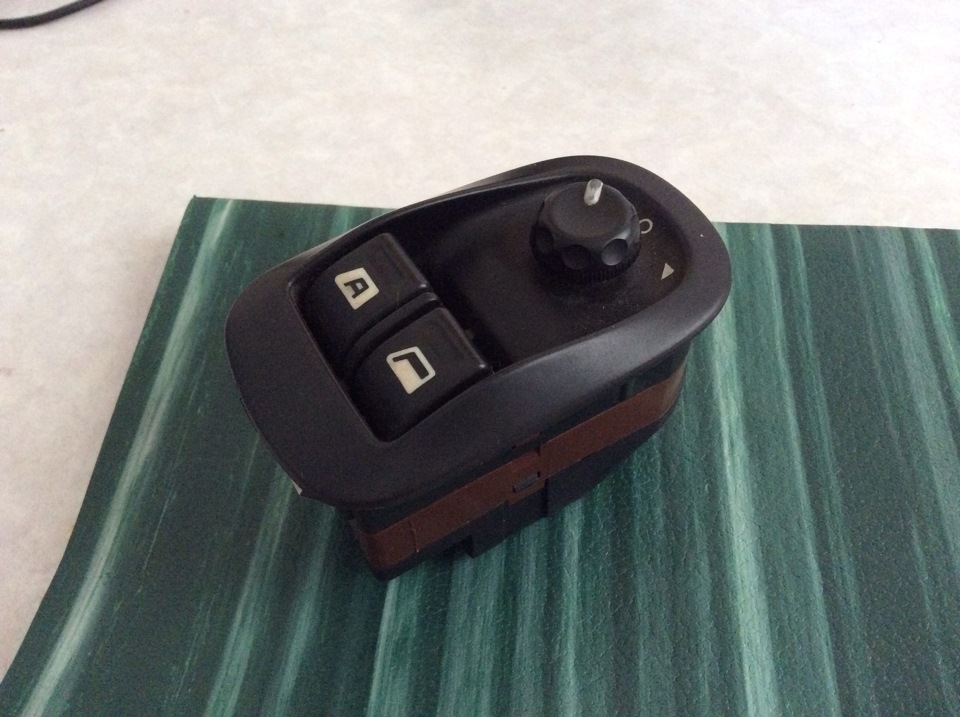

Берем блок кнопок! Он состоит из трех частей, далее 1-2-3 верхняя будет под номером 1, корочневая середина 2, и нижняя часть с разьемами 3. Тоненькой плоской отверткой нам надо отсоединить 3ю часть, просто подковыриваем разьемы и разьединяем (держите блок кнопками вниз, ибо посыпется).

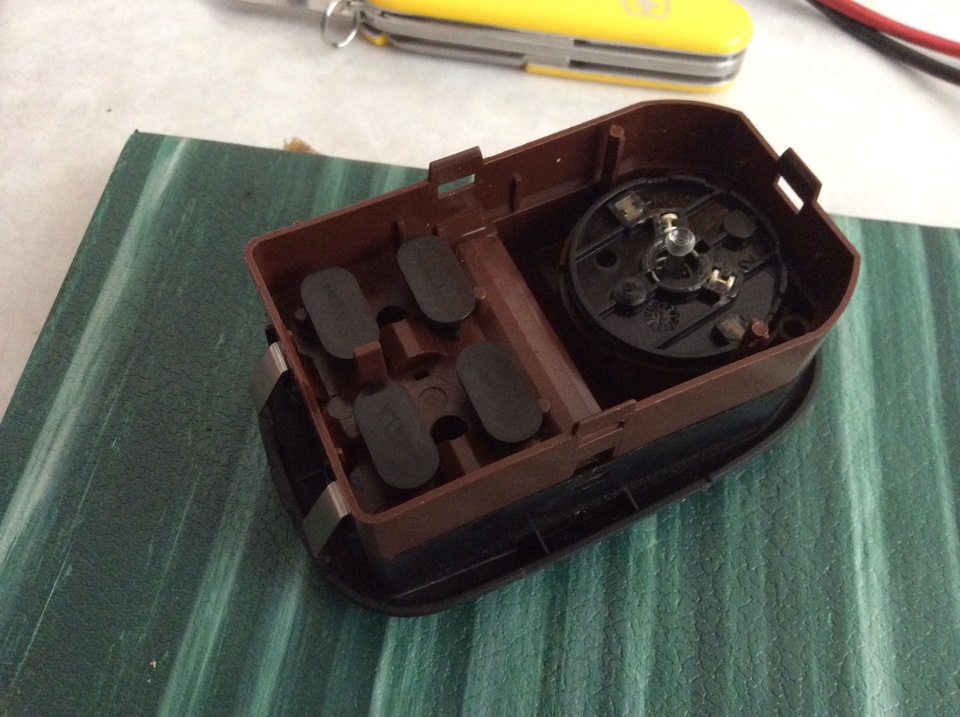

Отсоединили и видим: Вот так выглядят части 1 и 2 в сборе. Когда все правильно установлено.

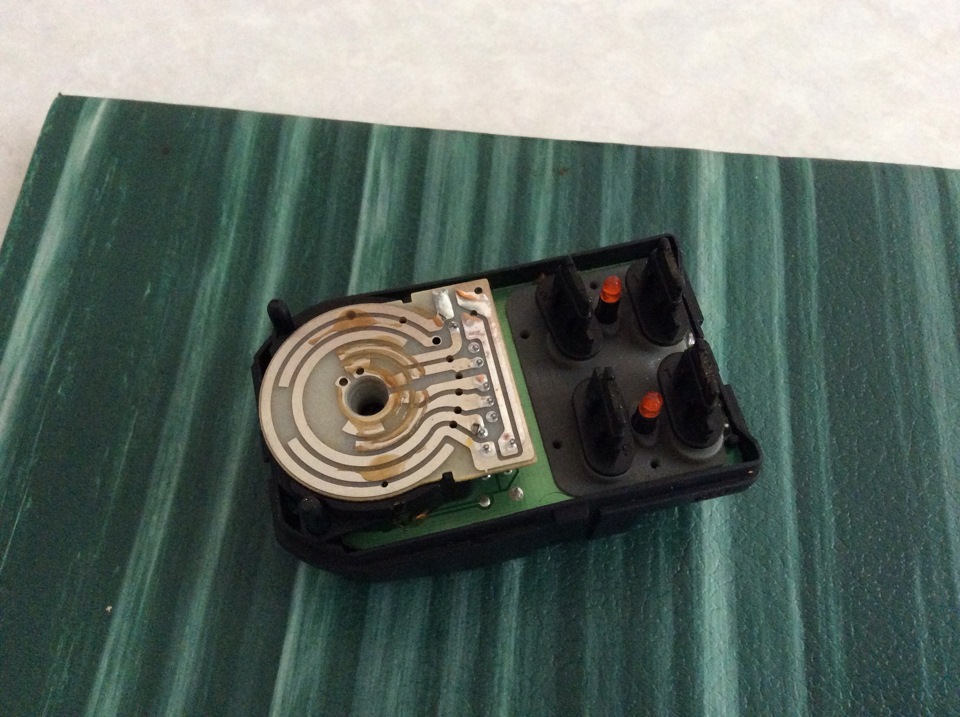

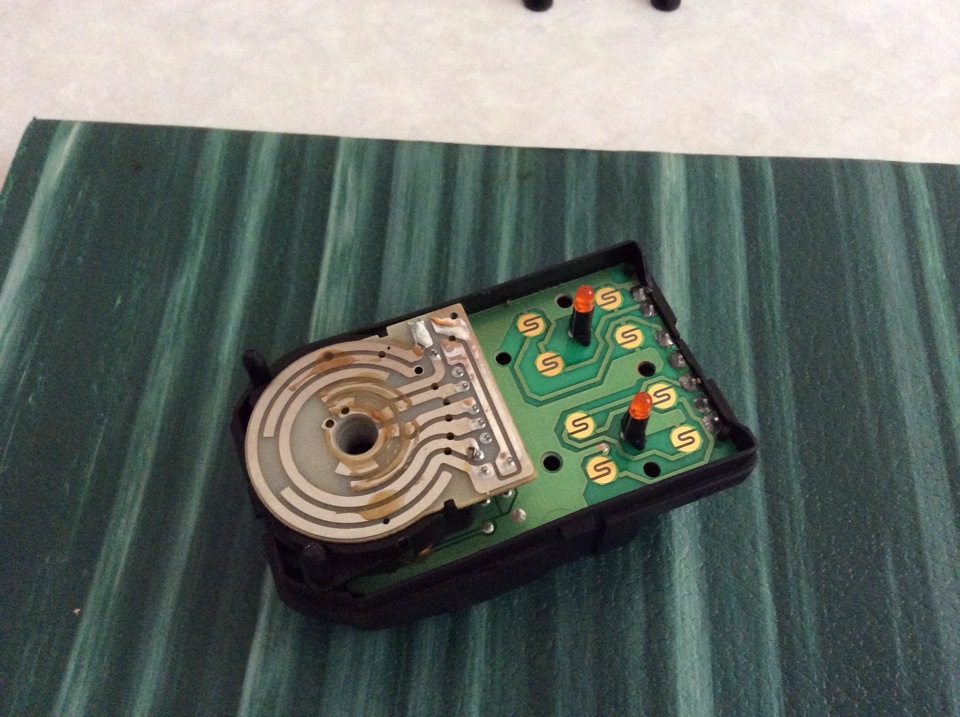

Теперь мы добрались до части номер 3, она то нам и нужна! Вооон они *рыжие* ))

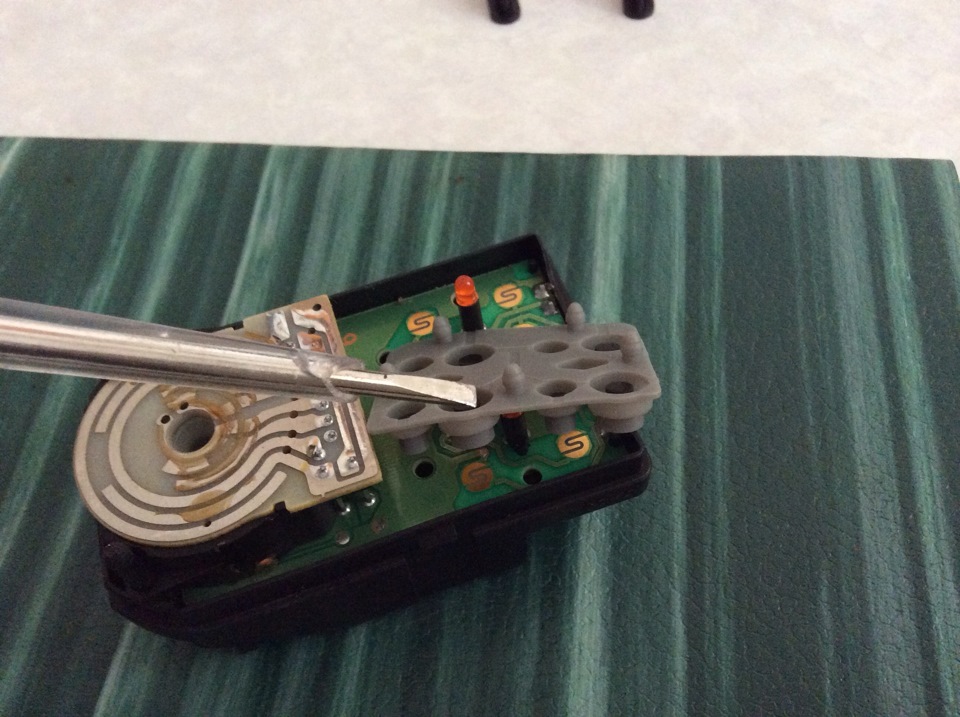

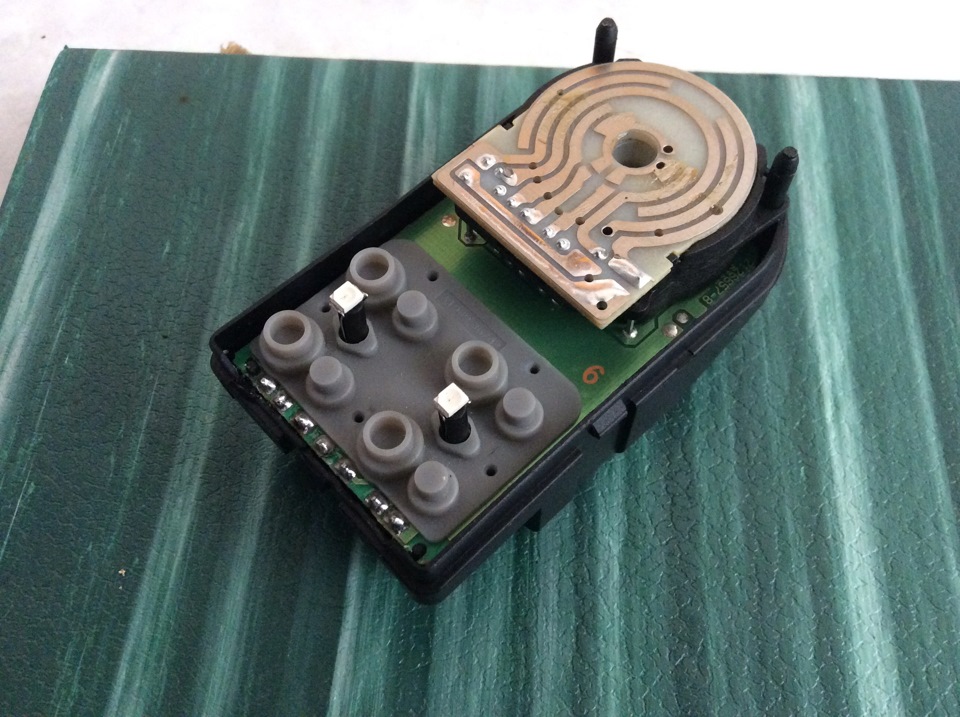

Снимаем резиновые кнопки, сидят очень плотно, крепятся к плате такими маленькими *страпоньчиками* видно на фото.

И вот приплыли)) как это разбирается? Кажется что весь пластик запаян, и вариантов нет! Но нееет они есть ;)

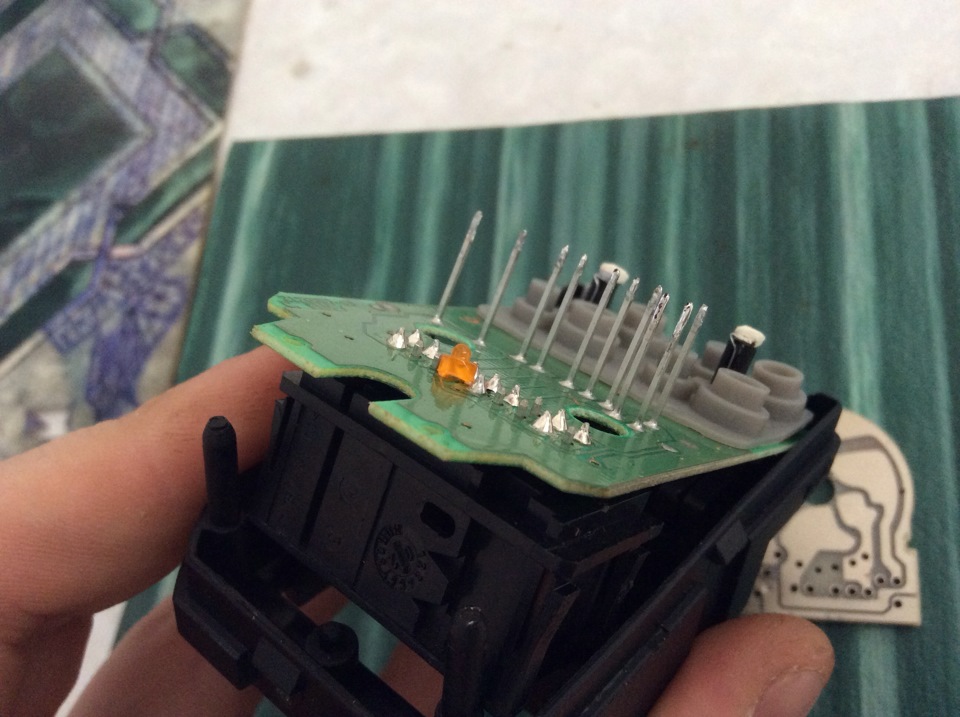

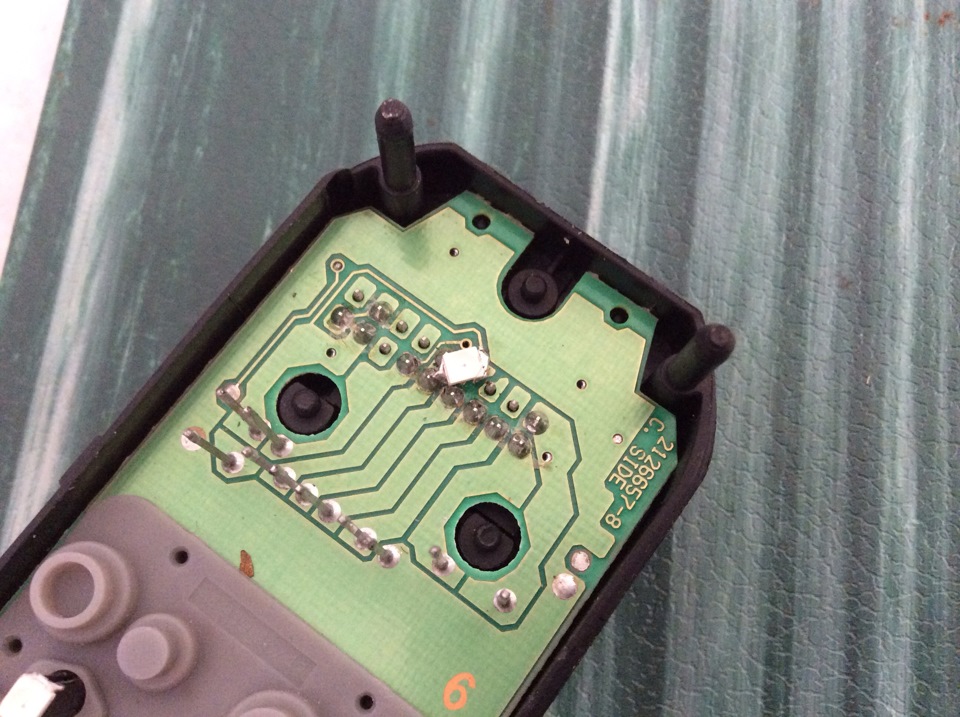

Она разбирается вот так! Тут очень важно не отломать кусок платы к которой припаян ряд контактов (на фото под светодиодом) как только отогнули нам открывается доступ к обратной стороне платы, и мы можем выпаять *рыжих* что собственно и делаем!

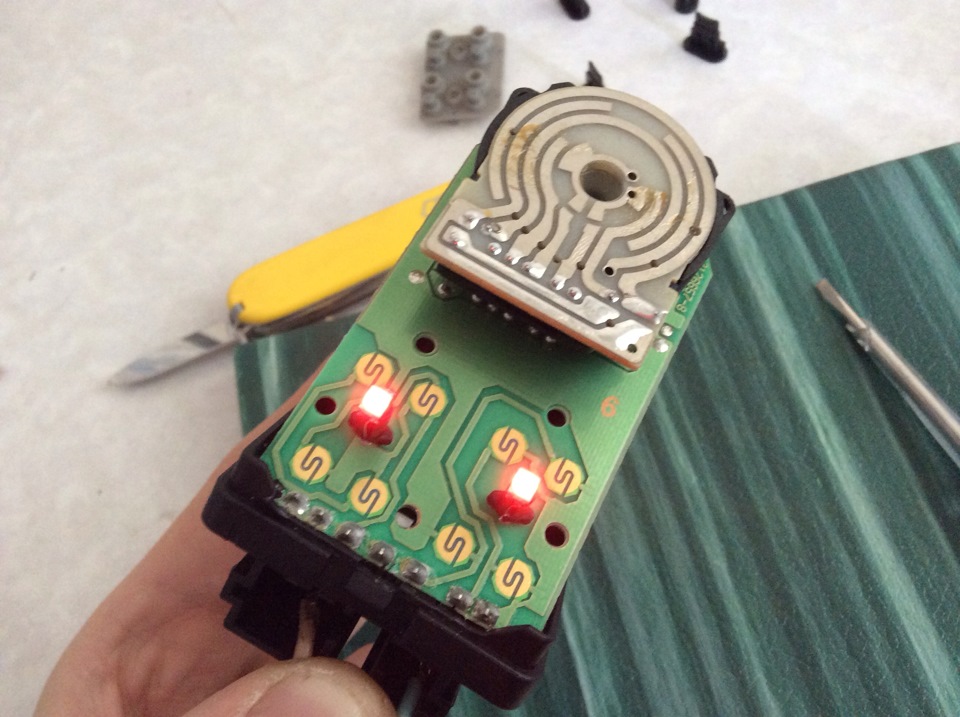

Перепаиваем светодиоды, и проверяем! Найсер дайсер) все горит! Далее важно (смотрим сл фото).

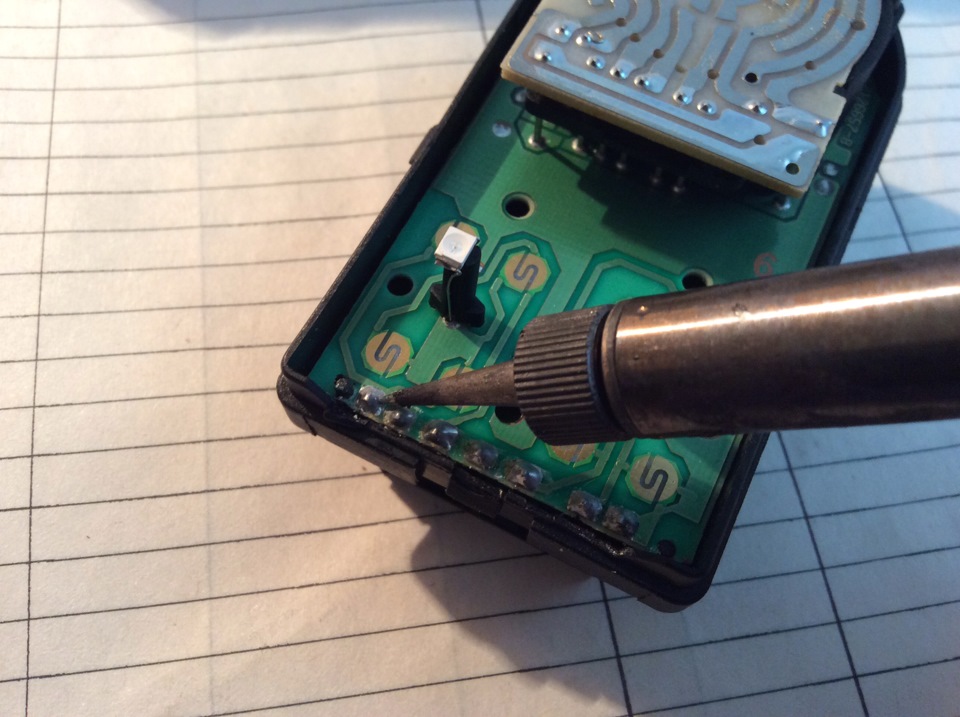

После того как перепаяете светодиоды, пропаяйте нижние контакты на плате.

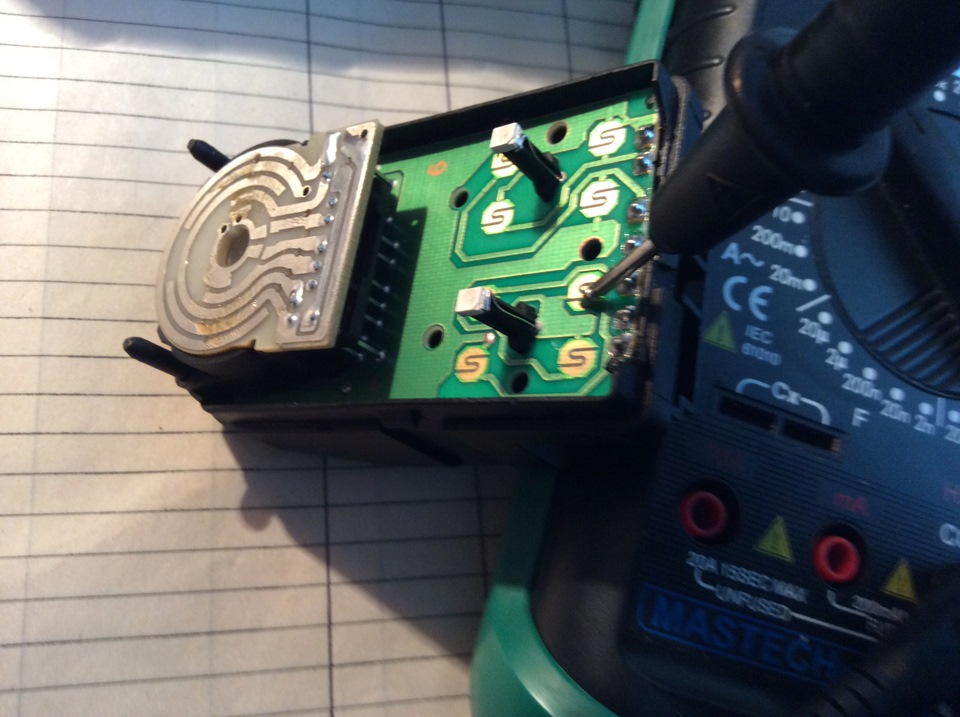

Обязательно прозвоните их от кнопок

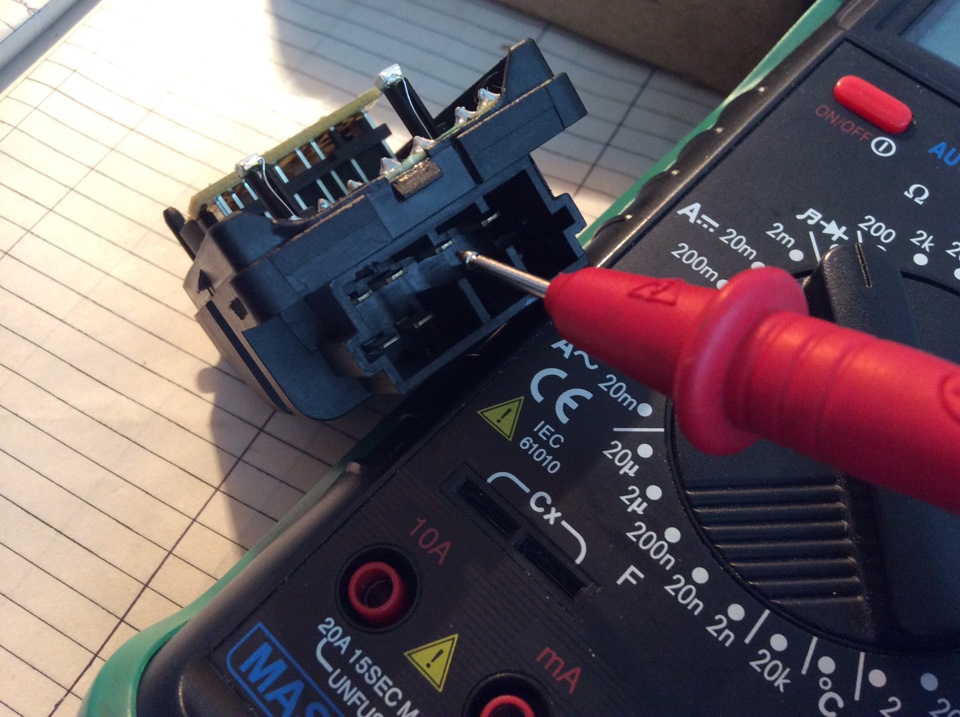

До разьема! Если все гут, а все гут) подсветка стеклоподьемников готова и мы идем дальше)

***Вот тут внимание, далее сложно, трезво оцените свои силы и возможности!***

Далее меняем подсветку регулировки зеркал:

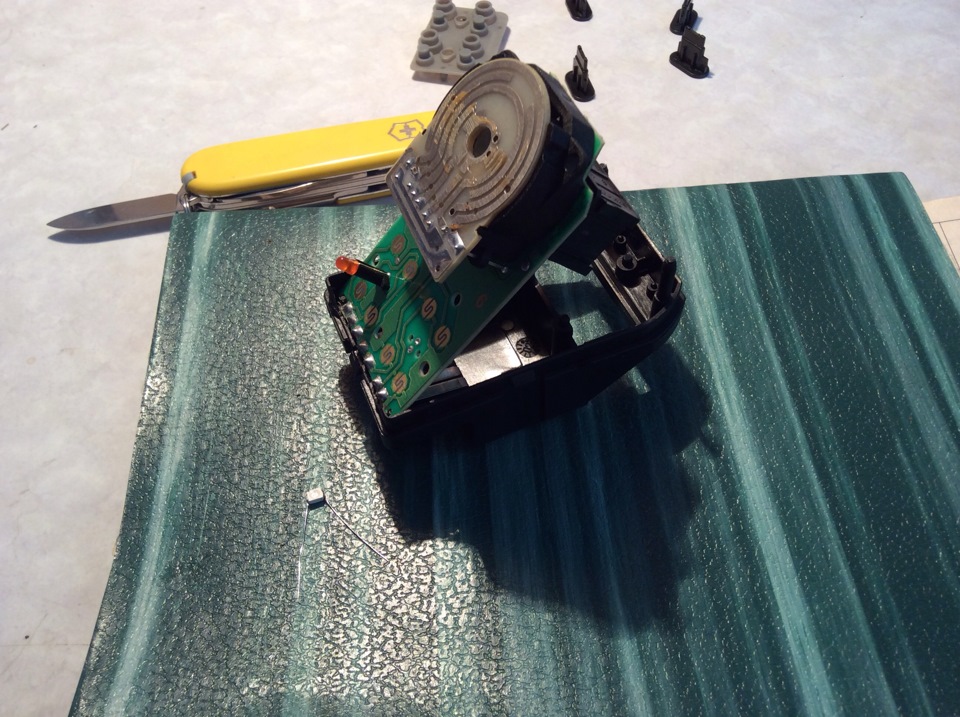

Для этого нам нужно отпаять эту платку(диск) внимание под ней пружинка и контактный разьем.

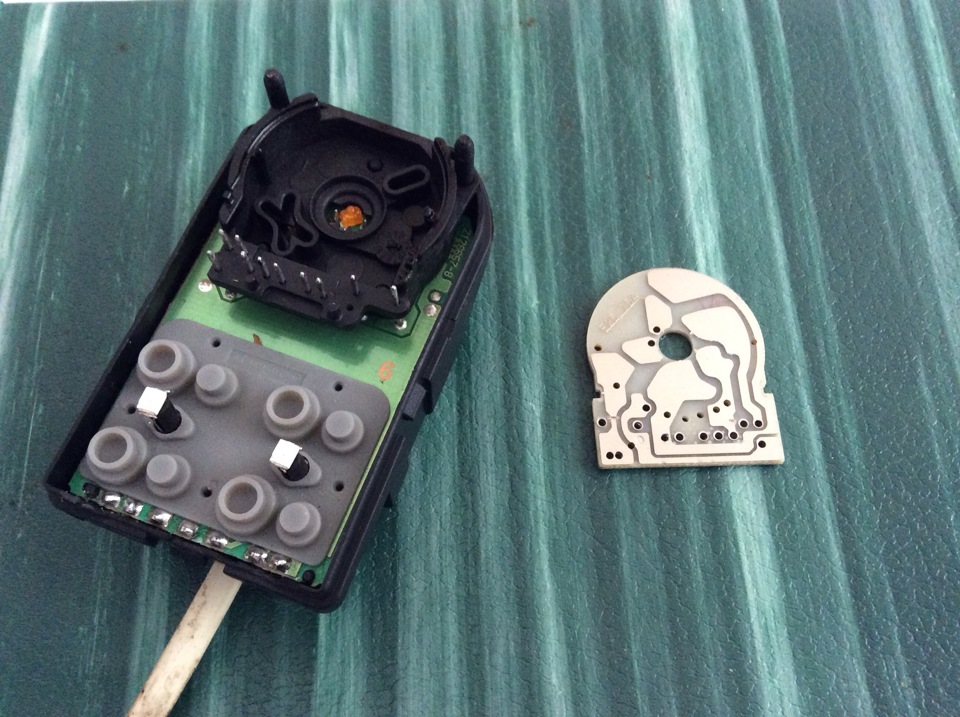

Отпаяли) и вон он *рыжий*

Стягиваем черный пластик, он просто плотно сидит, никаких защелок нет! И вот мы добрались до *рыжего*

Перепаиваем его, проверяем, и собираем все в обратной последовательности: черный пластик, пружинка, контактный разьем, и запаиваем его диском с контактами обратно!

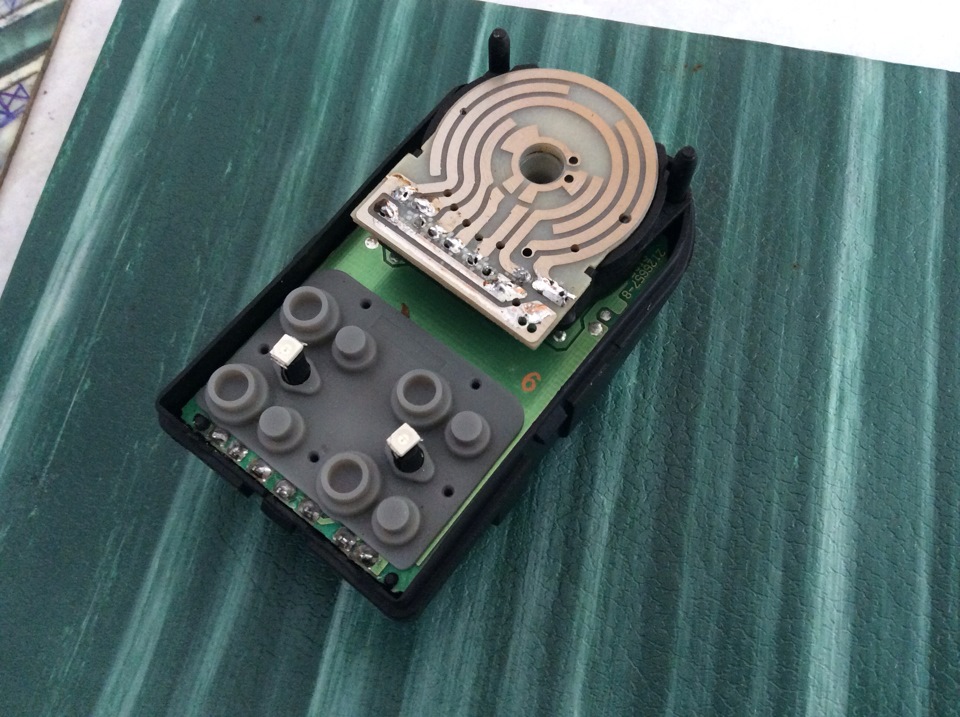

Собрали, все отлично! Далее идем к верхним частям 1 и 2

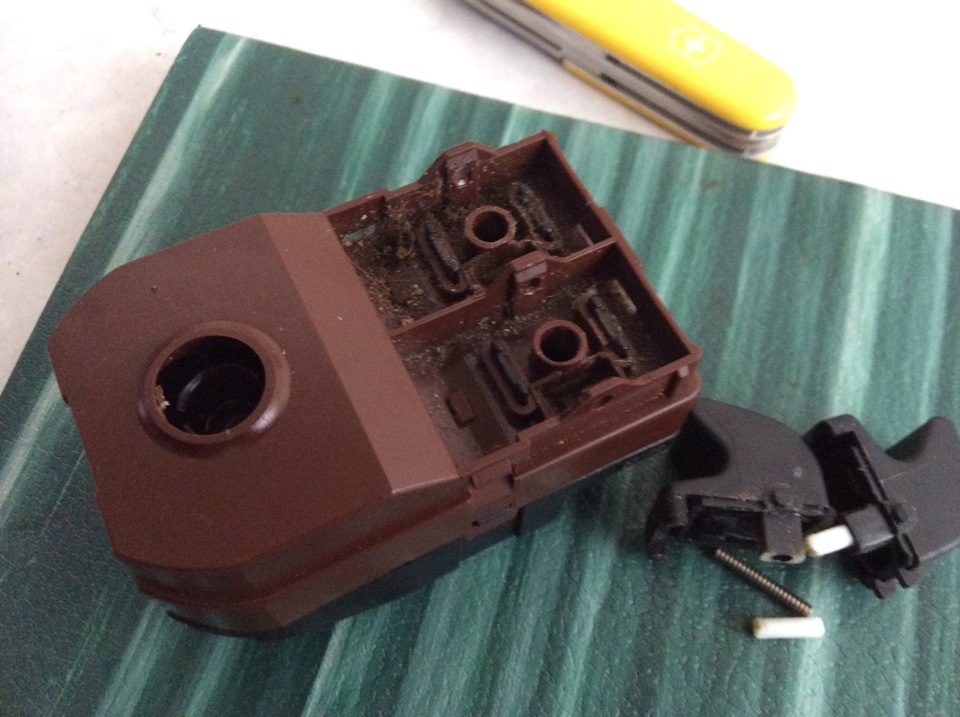

С коричневой панели номер 2, снимаем панель номер 1 и ёптеть))) ЕДА!

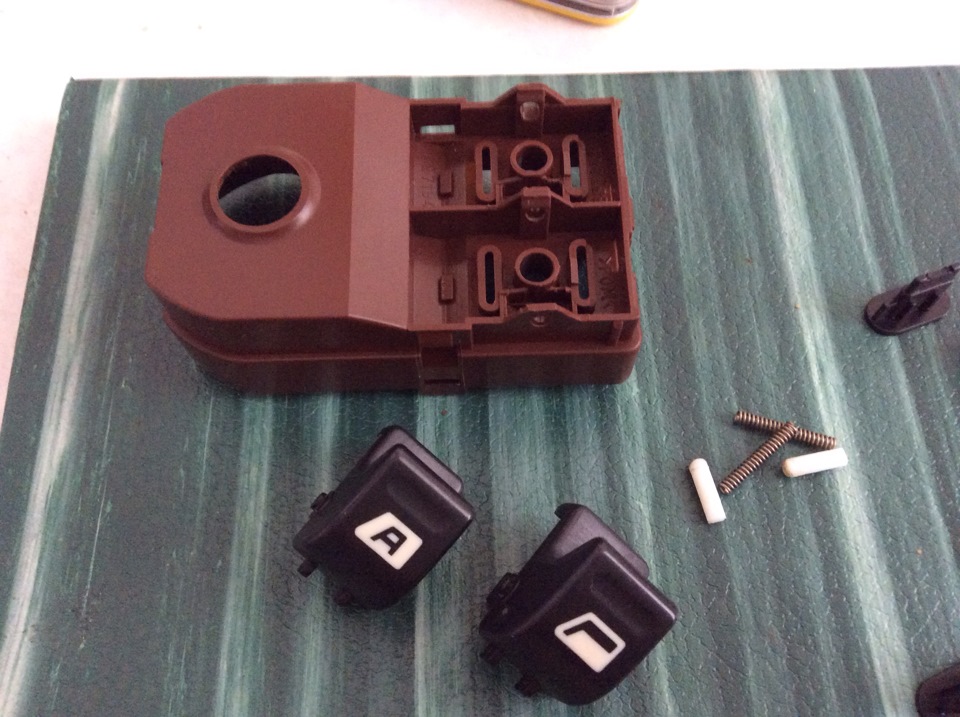

Вымываем все дочиста, и собираем)

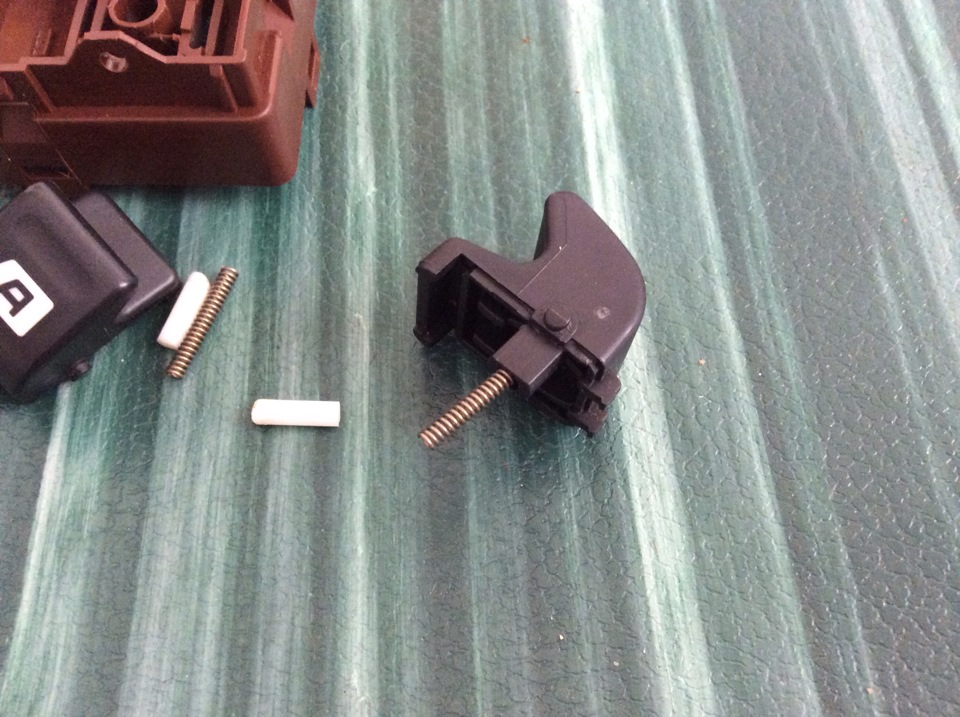

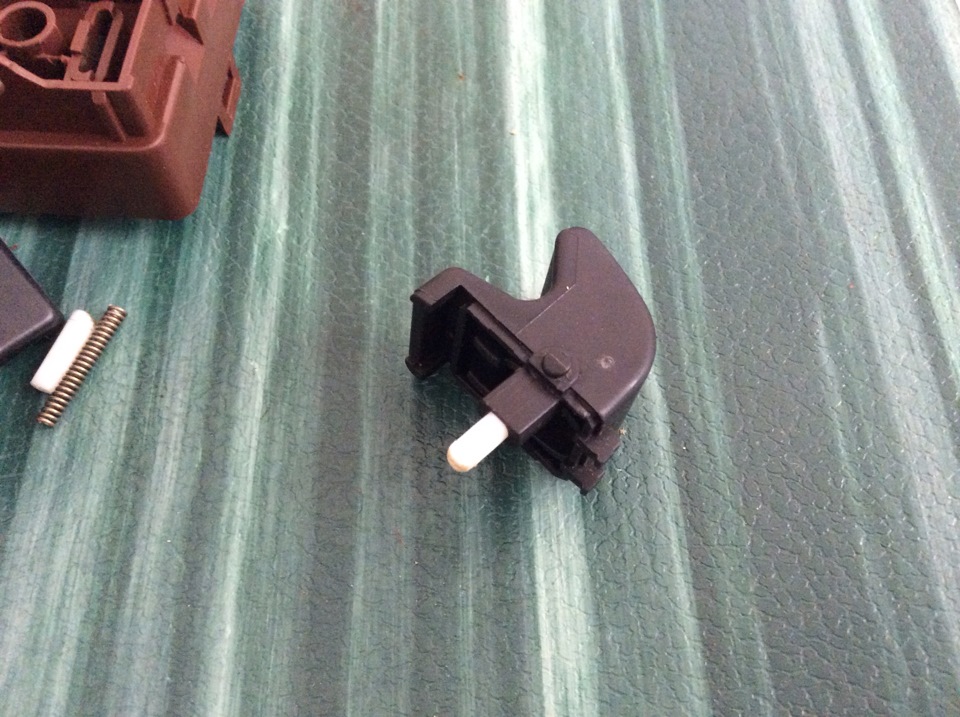

В кнопку пружинка)

А после пружинки, ставим палочку) вщелкиваем кнопки на свои места, и собираем блок во едино! После чего проверяем еще раз)

Горит! Ура товарищи)

На все про все у меня ушло около двух часов "плотного" буду рад если кому поможет моя инструкция)
