О разборке писать нет смысла, там все просто, при наличии инструмента. Устройство выполнено, я бы сказал, изящно, чисто по европейски и не совсем понятно для меня.

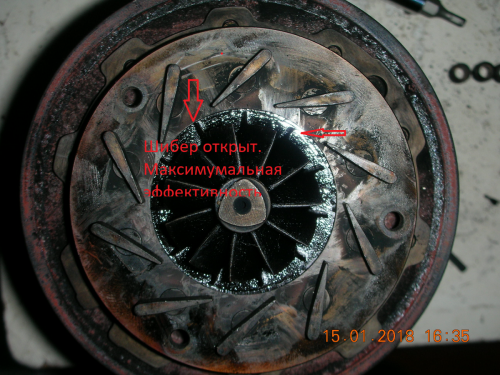

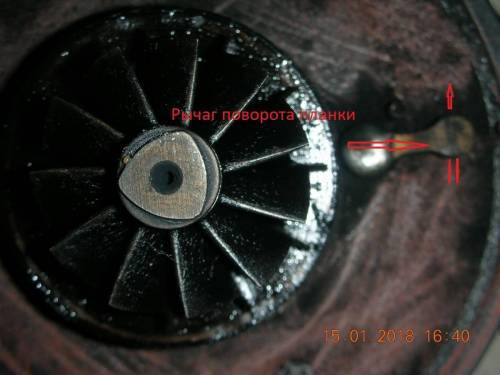

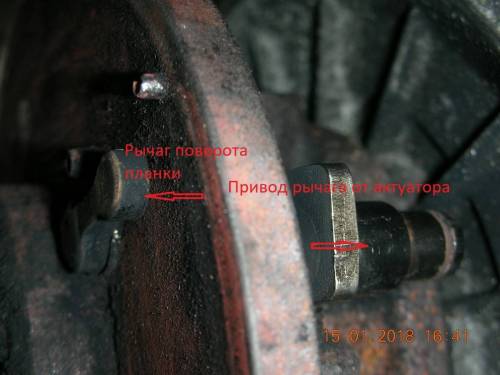

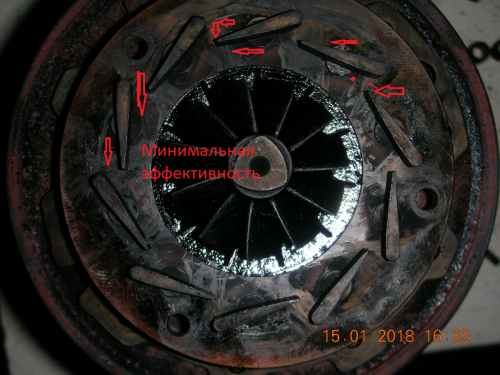

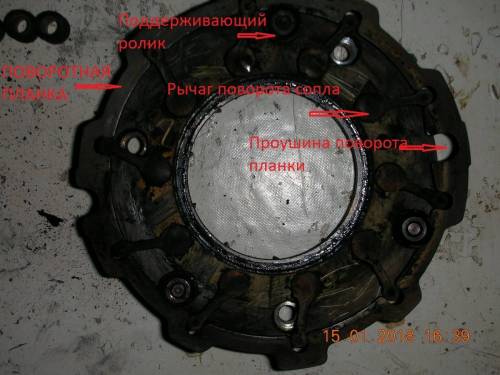

  Турбонагнетатель одновальный моноблок; рабочие колеса турбины и нагнетателя на одном валу. Турбина и нагнетатель центробежного типа. Турбина, по способу управления, с изменяемой геометрией. В данном случае "изменяемая геометрия" слишком громко сказано и не соответствует действительности. Обычный направляющий аппарат или шибер. При повороте управляющей планки сопла поворачиваются на некоторый угол изменяя направление потока выхлопных газов. Подвод выхлопных газов к шиберу периферийный кольцеобразный.

т

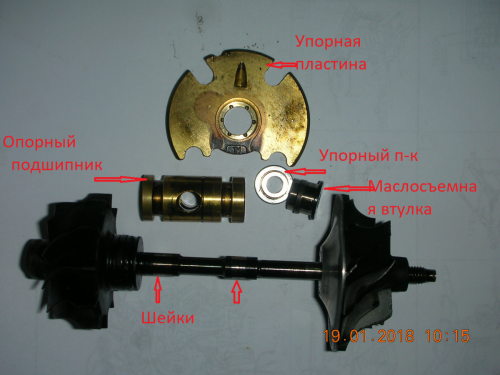

Вал вращается в подшипнике скольжения, последний установлен в корпус скользящей посадкой, удерживается от поворота стопором. От продольного перемещения удерживается упорной планкой с упорным подшипником.

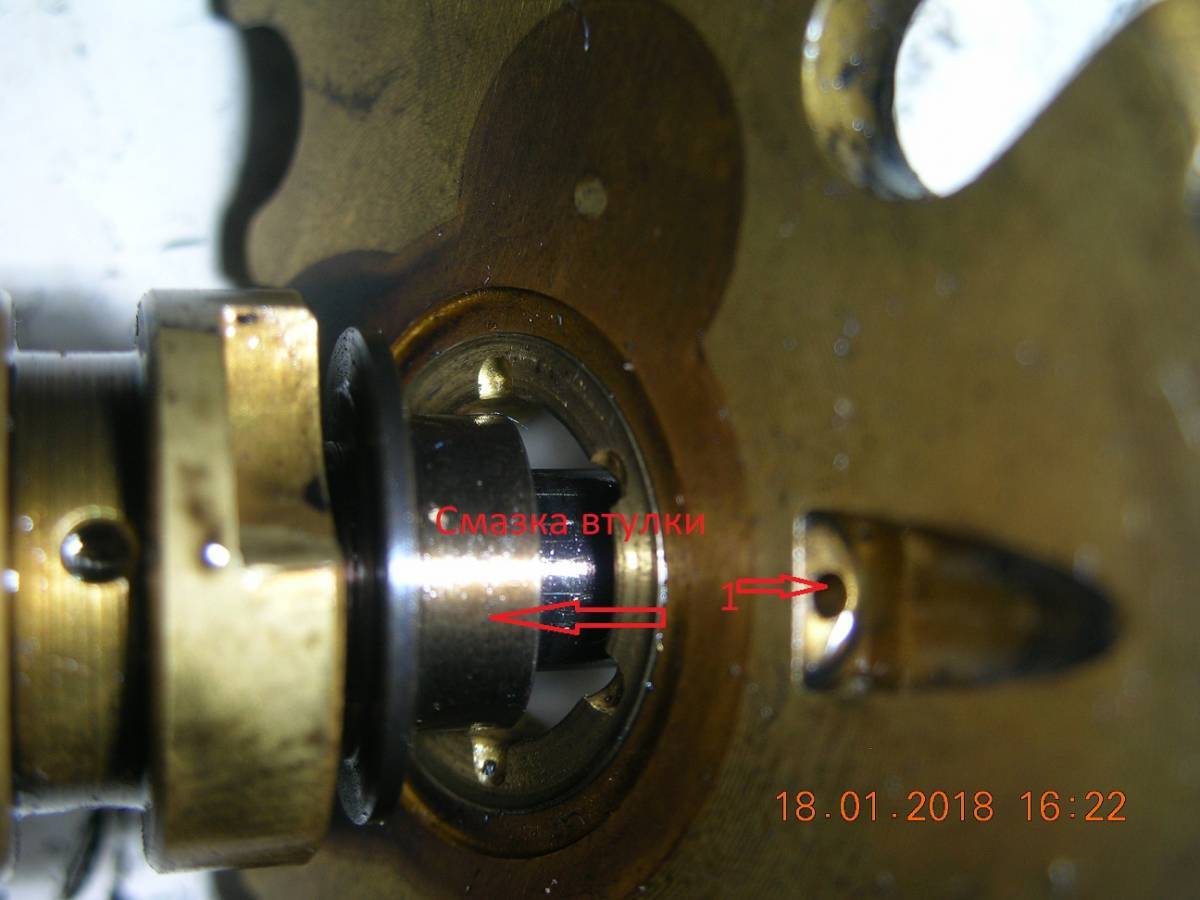

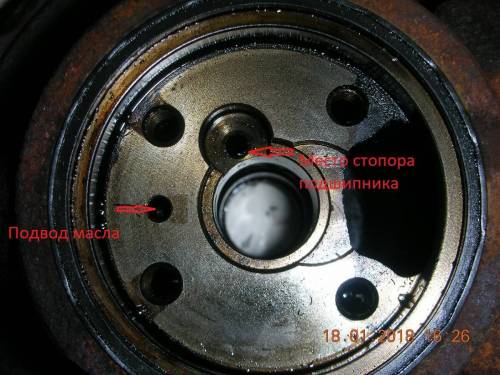

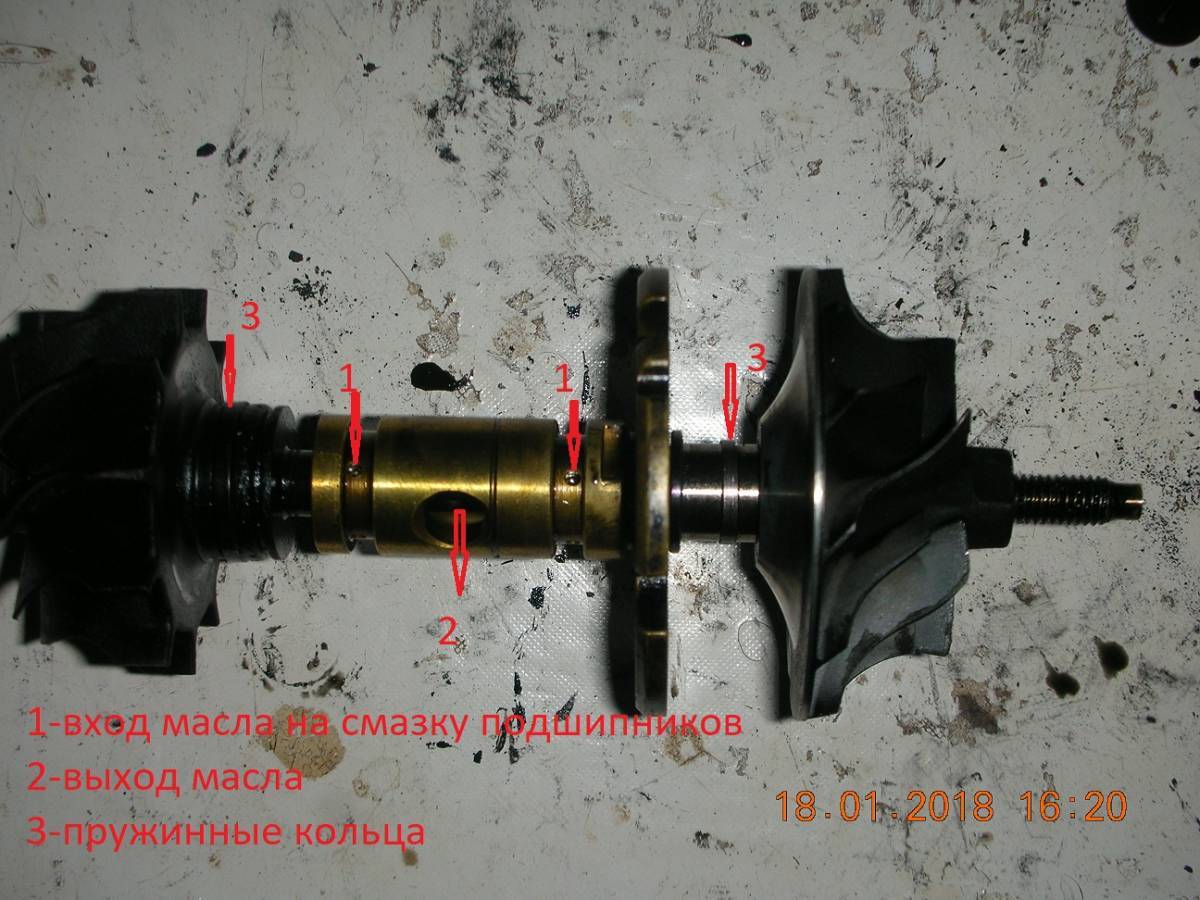

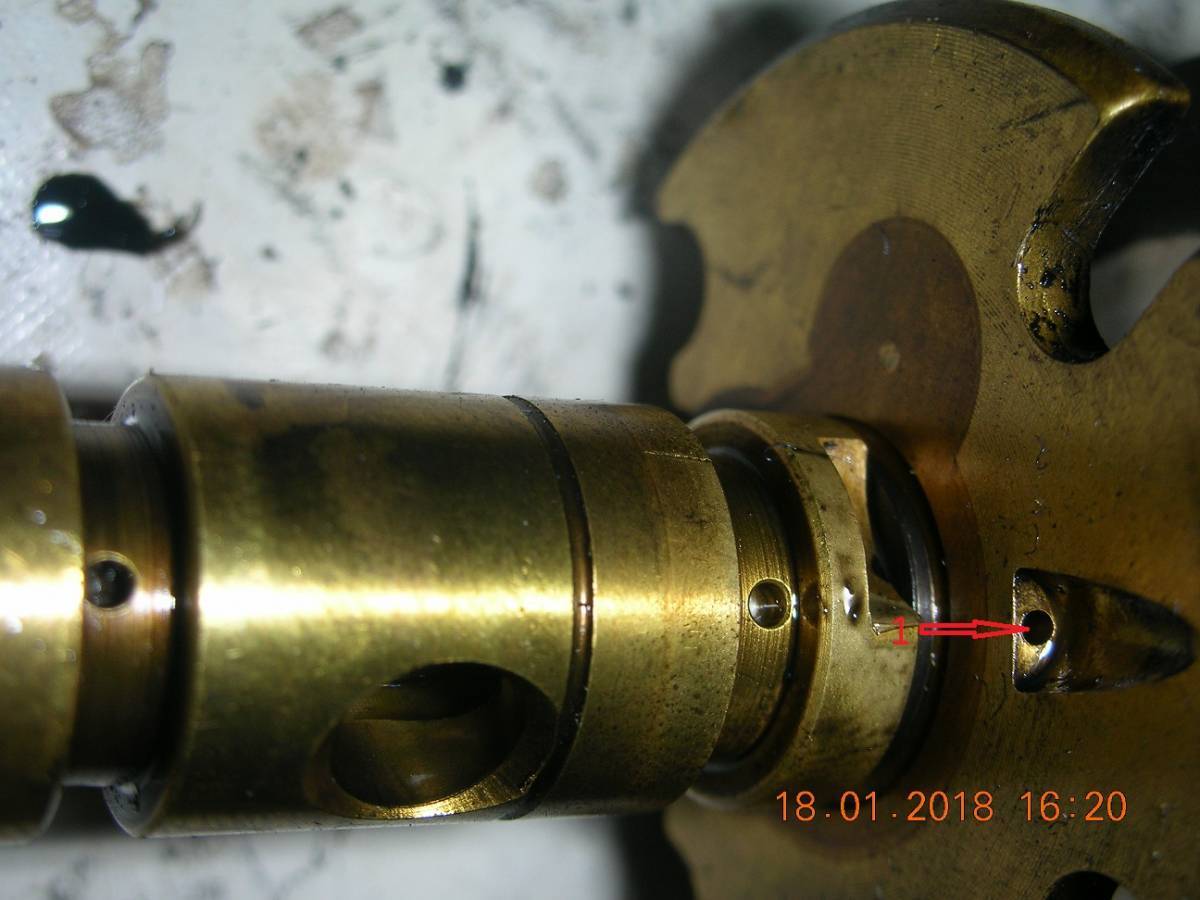

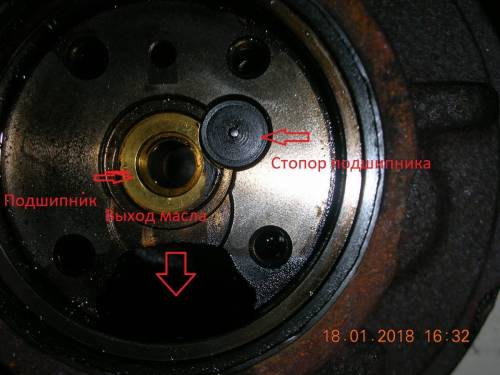

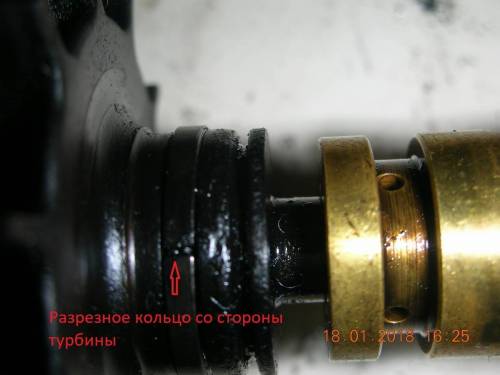

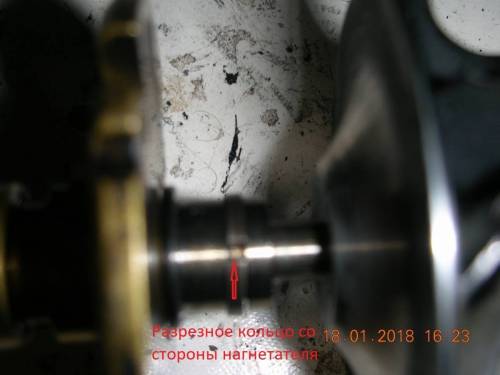

Смазка под давлением от системы смазки двигателя. Выход масла свободный в картер двигателя. Уплотнения выполнены (возможно я заблуждаюсь) металлическими разрезными кольцами. Кольца расположены на втулках по концам вала и, предположительно, при вращении разжимаются центробежной силой.

И вопросы: Корпус подшипника на шейках сидит без ощутимого люфта. Подшипник фиксируется в корпусе, без малейшего осевого перемещения. А в собранном виде вал, попросту говоря, болтается во всех направлениях. По этой причине и забракован и, на мой взгляд, вполне исправный турбонагнетатель.

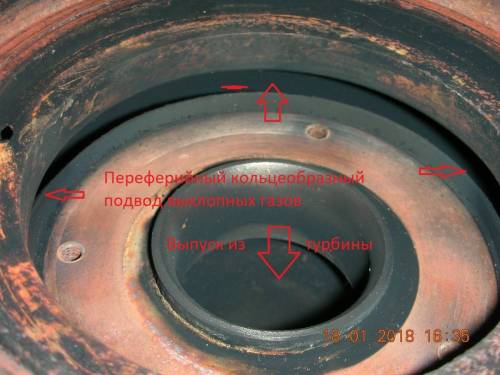

Последнее фото для пояснения; периферийный кольцеобразный подвод выхлопных газов.
