Парктроник


Димыч.

1 658 просмотров

Уже который раз отказывает парктроник. Как обычно, виной этому вода. Пока более-менее сухо - работает. Как только дождь или мокрота - глючит. Происходит это из-за паразитных цепей в косе датчиков, которые возникают при намокании. Треснувшая от старости изоляция проводов открывает доступ влаги и образуется паразитная цепь,  проводка полностью обмотана тряпичной изолентой и вода становится электролитом (проводником).

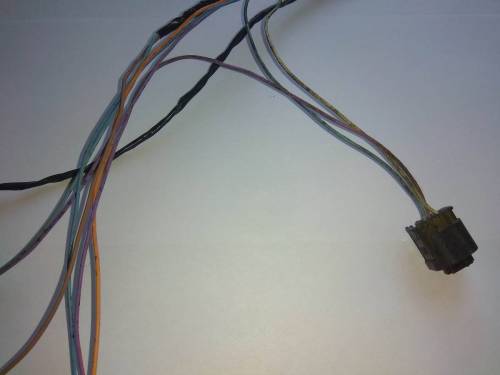

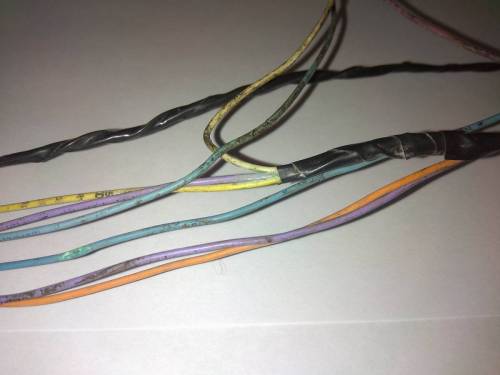

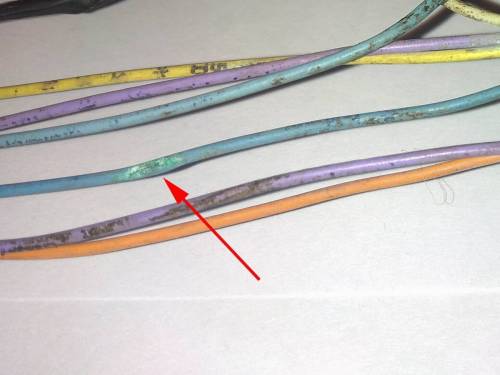

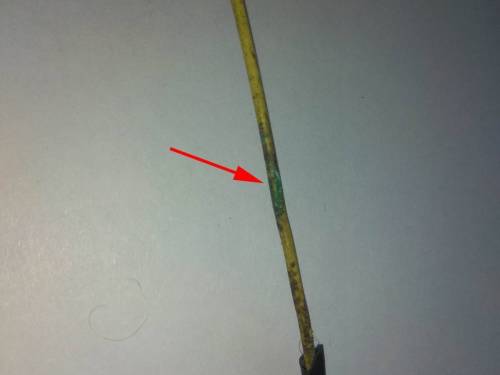

Пара примеров повреждений:

5aabdace22b53_IMG_20180316_1456201.thumb.jpg.fe8f0d5a08a77e07b80bec1d124b8944.jpg 5aabdac6d14f8_IMG_20180316_145912.thumb.jpg.4370eaf5c89014135bec5b9e2892d047.jpg

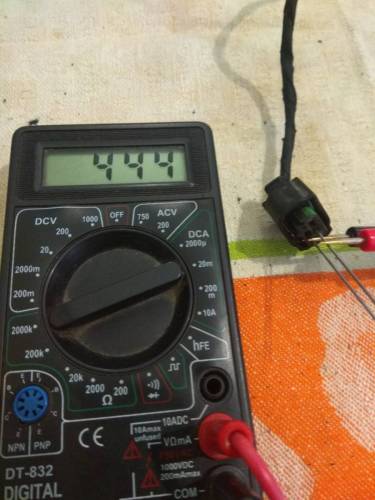

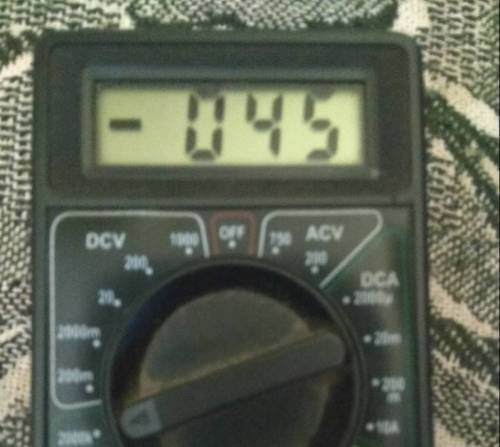

Прозвонка тестером показывает наличие паразитной связи между проводами, отрицательное показание означает, что в данном месте даже вырабатывается некое напряжение)) эдакая солевая батарейка)

IMG_20180312_.thumb.jpg.8832001861f2c25492a03fb5f4c8e70f.jpg 5aabdd7ea6956_IMG_20180312_144327_HHT.thumb.jpg.03b6c13c0bebd085b0c0c62903904ee0.jpg

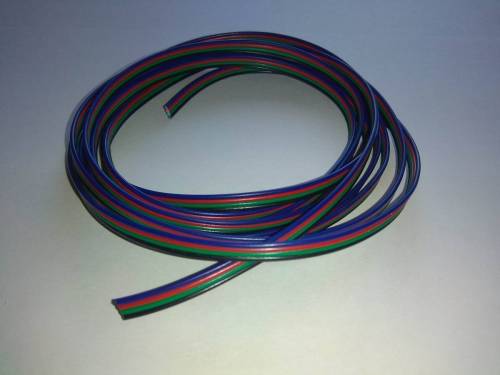

Поднадоело по три-четыре раза в год латать эти старые провода, решил поменять проводку. Как-раз под рукой оказался кабель для RGB-лент (светодиодная лента). Его и использовал:




Сложностей в замене проводки не возникло. Разобрал фишки, припаял к пинам проводки по схеме, собрал фишки и новая коса готова.

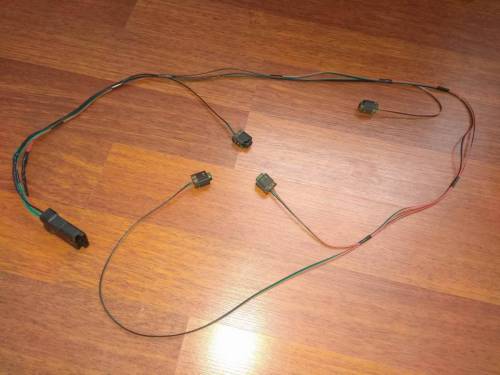

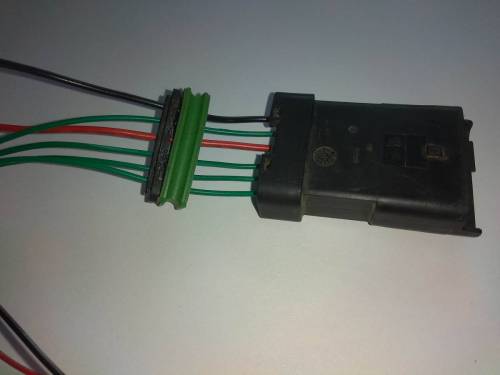

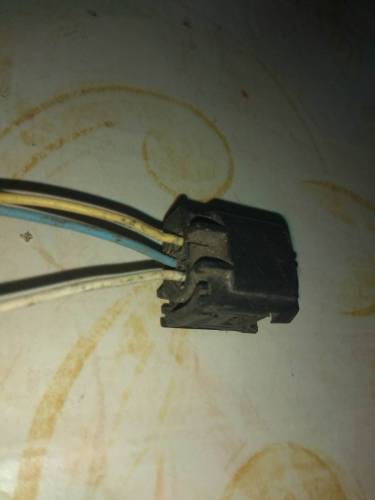

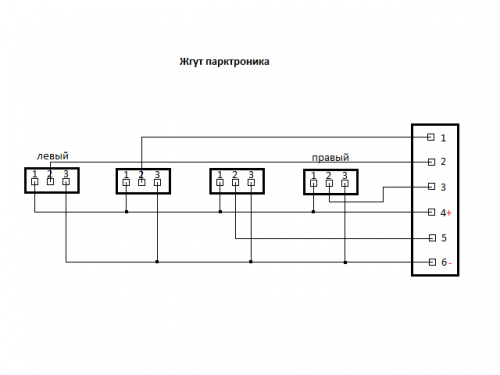

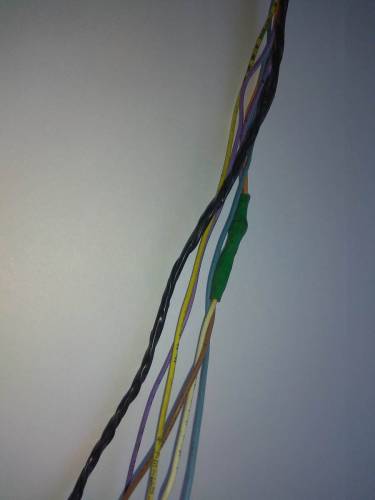

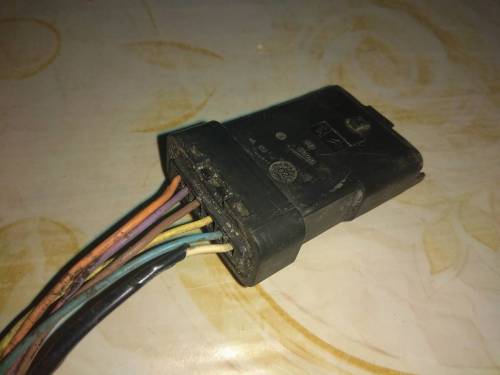

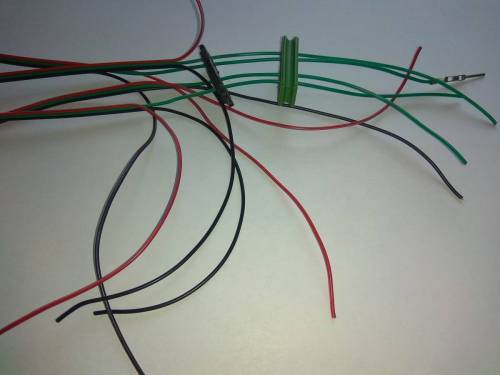

Фото в процессе работы и схема:

5aabddfe2225b_IMG_20180314_175032.thumb.jpg.4449356f5946f60efd46bd66c5443132.jpg 5aabde0334c16_IMG_20180314_181616.thumb.jpg.293cfe3dea6d50b6a174e77bf85278a4.jpg 5aabde08510bb_IMG_20180316_145541.thumb.jpg.0d84acf2679c398c49d29737166073a0.jpg 5aabde0cd2859_IMG_20180316_145558.thumb.jpg.8ef2d81910dac58f67a156efe05b7fcd.jpg 5aabde1268cb7_IMG_20180316_145620.thumb.jpg.4d7ef85eddbbdc0cc6bb3ddc9b98b6a8.jpg 5aabde17c952a_IMG_20180316_154029.thumb.jpg.fc54559771d65ac8065f5be7b2a7b9bb.jpg 5aabde1caf28a_IMG_20180316_160841.thumb.jpg.b8f55908028484d058e8cc06869b8a95.jpg 5aabde25f1d3a_IMG_20180316_164804.thumb.jpg.6c6700616b531dfa7f0720cec562b14a.jpg post-18915-0-77576000-1375170287.thumb.png.36a89c32bc8589b0fc948078669447ad.png



Проблема с отказывающим парктроником решена.
