Еще с времен peugeot 406 мечтал об инсталяции PC в авто. Перечитал сайт pccar.ru и ему аналогичные вдоль и поперк. И вот мечты сбываются. Приобрел сенсорный монитор 7" и начал внедрять в интеръер пыжика. Выбор пал на рамку с родным монитором. Для опытов была приобретена рамка, которая пошла под нож. Вот несколько фото.

Но возникла проблема, которая меня терзала с самого начала: "Куда деть родной монитор". Первая мысль, которая меня посетила это поставить монохромный дисплей под магнитолу. У меня стоит большой на 5" родной моник. Обзвонив разборки узнал, что монохромный дисплей стоит в районе 150у.е. и никто не даст гарантию, что он бедт нормально работать и не заплывать.

У сенсорного монитора есть три варианта отображения видео, как в обычном телеке. Переключается между AV1, AV2 и PC. Компьютер показывает через канал PC. Камера заднего вида подключается к каналу AV1. Остается один свободный канал AV2. Вход видео по AV аналоговый (тюльпан). Можно ли хотябы в теории найти аналоговый сигнал с стандартного монитора. Может есть какие идеи?

[Citrin 1 227]

Можно ли хотябы в теории найти аналоговый сигнал с стандартного монитора. Может есть какие идеи?

Дим, теоретически-можно.Практически-нужно разбирать моник родной и смотреть на ЧЕМ он собран, что отвечает за вывод инфы и собирать преобразователь.

[Andrius 320]

Я вот думаю поставить себе вот такую

блютуз, камера, видео, mp3- что еще надо? сенсорный цветной 7" экран

а там вариантов еще больше

меня больше мучает другой вопрос, возможно ли поменять местами климат и магнитолу? т.е если ли за климатом место....

Изменено 11 ноября, 2011 пользователем Andrucha

[Andrius 320]

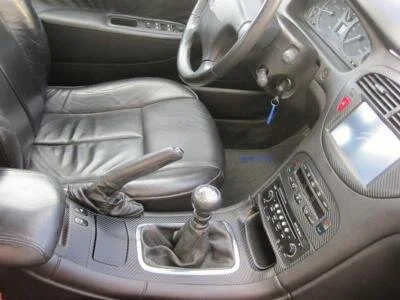

А вообще, красиво сделано как-то так....монохромный экран вниз...как-то так

[Hottab 347]

Andrucha, по теме есть что? Если нет, то прошу не флудить.

Вот кое что нарыл

Только как это применить в моем случае? Какой сигнал идет у peugeot?

Изменено 11 ноября, 2011 пользователем Hottab

[Citrin 1 227]

Нет, это не пойдет.Все данные идут по КАН-ВАН шине.В идеале нужен преобразователь CAN/VAN-Video(AV,или RGB или S-video). Но что-то мне кажется что такого даже в природе не существует.С таким преобразователем достаточно будет взять сигнал с разъема монитора. Вариант попроще(более реальный)-разбирать монитор и искать контроллер управляющий выводом инфы на матрицу, и к нему разрабатывать переходник.

[Hottab 347]

Продолжаем....

Примерив рамку стало заметно, что большая часть дефлектора перекрывается. Соответственно уменьшается и поток воздуха, что мне не совсем нравится. Было принято увеличить проем дефлектора, что компенсирует пространство, закрытое монитором. Сделал проем дефлектора немного ниже. На фото видно.

Вот как было

Вот как стало

Соответственно пришлось и воздуховоды переделывать под новые размеры дефлектора.

На фото форма воздуховода слева уже удачно переделана.

Вот примеряем на рамке

Изменено 11 ноября, 2011 пользователем Hottab

[Hottab 347]

Дело немного движется вперед...

Уже доделал воздуховоды. Получилось так, как и задумывал. Большой проблемой оказалось найти такой же пластик. Поэтому пришлось использовать другой, а это не есть хорошо. Не та прочность получилось.

Теперь взялся за направляющие воздушного потока. Все направляющие пластиковые, а вот та, на которой стоит рычажок управления направляющими оказался аллюминевым, что очень порадовало. Тем самым французы повысили прочность этого элемента.

Работа с пластиком изрядно надоела. Поэтму решил немного разнообразить занятие и взялся за кнопку включения компьютера. Решено было использовать родную форму кнопки от ноутбука. При этом хотелось ее сделать с информативной подсветкой. Для этого кроме самой пласиковой кнопки были куплены 2 диода зеленого и желтого цвета, кнопка и плата, два комовских разъема и пару метров провода.

После пару часов работы паяльником и наждачки с клеем получилась такая кнопочка.

И естественно захотелось посмотреть как это будет выглядеть в сборе. Вот фото того, что получилось. Конечно до завершения еще очень далеко, но представить как должно получиться можно.

[Дядя Илья 720]

шаман...

[АЛЕКСЕЙ 63]

а для чего щель под экраном?

[Ректор 1 202]

а для чего щель под экраном?

для автограбителей чтоб вырвать побыстрому)))

[Foblas 397]

Ай малайца Хоттабыч ))

[Citrin 1 227]

Меня тут тоже мысль посетила. Раз на монитор c блока управления идет RGB в явном виде-попробовать через адаптер подключить монитор-если заработает, значит поставлю себе вот такой вариант- бы ничего не кромсать-нет времени на переделки эти.Этот должен встать вместо родного. По размеру-близок к оригиналу.

[Andrius 320]

значит поставлю себе вот такой вариант- Этот должен встать вместо родного.

вот это уже интересно. А что тебе это даст?

[Citrin 1 227]

Это может дать возможность подключения камеры(любой) с автоматическим переключением на неё, видео. и т.д.Это так-на вскидку. нужно изучить спецификации, посмотреть что есть и 5 дюймовых и какие возможности.Да и вообще-МНЕ ЭТО ИНТЕРЕСНО, и от самого процесса я получаю удовольствие.

[Ректор 1 202]

как сделать автоматическое переключение на камеру? тыкните пальцем.

[Hottab 347]

Это поддерживают сами мониторы. При включении задней передачи идет сигнал на камеру и на монитор. Монитор это понимает и сам переключает на камеру.

[Ректор 1 202]

аа, ну если так))

[Citrin 1 227]

Дим. А где этот переходник купить?

[Hottab 347]

Какой переходник?

[Voody 0]

Ну Хоттаб и выдаёт....... Супер!!!!

[Citrin 1 227]

Дим. вот эта приблуда возможно может помочь вывести сигнал с разъема родного моника:http://www.aliexpress.com/product-fm/376424940-G-01-CGA-TO-VGA-Converter-CGA-EGA-YUV-to-VGA-1-VGA-output-low-Cga-wholesalers.html

[Hottab 347]

Так в этом выход на 3 RCA а нужно на 1 RCA. В монике 1 RCA. Нужно что-то вроде этого. компа такая приблуда работает.... Вот ссылка Как на машине работает пока не знаю. Буду заказывать и пробовать.

Изменено 24 ноября, 2011 пользователем Hottab

[H`UGO 1]

Буду заказывать и пробовать.

Как только получиш линейный видеосигнал со штатного ЖК отпишись и желательно с фото что куда подключал и подпаевал. Да и с "именами" девайсов.Какой комп ты подключаешь? Ноут в бардачке чтоли? Или одноплатный?

[Raptor 204]

а USB-GPS ресивер не думаешь воткнуть, чтобы полноценная навигация была? типа

[Hottab 347]

Компом будет ноут старый. Серега, буу такую приблуду покупать.

Изменено 25 ноября, 2011 пользователем Hottab

[Raptor 204]

так это не одно и тоже! но если что - звони

[Hottab 347]

Блин, ссылку не ту вставил. Исправил.

[Raptor 204]

в два раза дешевле

[H`UGO 1]

буу такую приблуду покупать.

Ну тогда и 3G модем лишним не будет. Интернет прямо в машине, по моему ваще супер.

[ТотСамыйПарень 46]

буу такую приблуду покупать.

Ну тогда и 3G модем лишним не будет. Интернет прямо в машине, по моему ваще супер.

А кто тогда будет авто управляти?

[Citrin 1 227]

А кто тогда будет авто управляти?

Я могу попробовать через интернет)))))

[ТотСамыйПарень 46]

А кто тогда будет авто управляти?

Я могу попробовать через интернет)))))

а если и я себе поставлю, с двумя сразу справишься?

[Raptor 204]

я помогу

[Hottab 347]

Блин. Чем больше в лес, тем... В общем завис я с этим моником. Не понятно где идет синхра. Где ее ловить. Вот приблуда. Можно ли ее сделать самому. У нас на форуме найдутся умельцы?

[Vitalll 4]

Если имеются R G B сигналы, т.е. ты конкретно нашел где их выходы на плате, остается несколько вариантов передачи синхросигнала:Во первых, что наиболее вероятно, передается он по шине (VAN или CAN)!Может так же по каждому из RGB, формат Rs-Gs-BsМожет сидеть в зеленом G (sync-on-green)Или по отдельному каналу, формат - RGB-sync. В этом случае должен быть еще один выход С, что наименее вероятно.Что бы прояснить ситуацию, можно, или нужно посмотреть осциллографом наличие синхроимпульсов во всех каналах. Если найдется, тогда уже пытаться выделить его отдельно.Либо поискать в купленном мониторе входы R G B и попытаться подать на них.(Соответственно, если все пойдет, тогда уже изобретать контролер или коммутатор переключения). Так было бы наиболее правильно и исключало двойное преобразование (RGB - video - video - RGB (упрощенно)).Потом, еще у меня есть сомнения, что в случае успеха, удастся полностью исключить родной монитор, т.к. его наличие в BSI тоже наверняка проверяется по шине.

[Citrin 1 227]

На моник сан-ван не приходит. Но его присутствие вроде мониторится блоком управления. Т.е моника нет-отключатся вывод инфы на него.

[Hottab 347]

Значит нужен человек с осцилографом. Кто глянет?

[Vitalll 4]

Cудя по твоим фоткам на PCCar, у тебя стоит NTSC видеопроцессор M51406FP, что уже упрощает задачу.

По крайней мере RGB сигналы и синхра присутствуют, можно и без осциллографа найти и проследить. (Датшит на этот проц есть в интернете. Поищи M51406FP.pdf , скачай и изучи)

Обрати внимание на 29 ногу (выход синхронизации). А так же 40, 42, 44 - выходы R,G,B.

Но, судя по тому, что от этого монитора,а следовательно и процессора необходимо избавиться, смотрим на аналогичные входы: 24 -sunc in,

8-B in, 10- G in, 12- R in. Откуда они приходят нужно выяснять. Осталось проследить по плате до основного разъема. (Естественно если они идут туда), но и туда они могут попасть не напрямую, а через корректирующие цепи, возможно еще и через активные элементы. Дерзай!

На данный момент можно ради эксперимента подключиться параллельно, т.е. пока не выбрасывая старый монитор а два вместе и уже потом пытаться избавиться от первого.

Правда, если ты хочешь получить именно композитный видеосигнал к AV1, придется ставить кодер RGB, который ты уже упоминал.

Я бы все же попытался залезть в новый монитор и поискать там RGB + синхро. Но дело хозяйское.

Изменено 4 декабря, 2011 пользователем Vitalll

[Hottab 347]

Ну вот уже немного дело проясняется.... В монике искать RGB вход не горю желанием. Там 2 AV входа. И что-то мне подсказывает, что входа там 2 а процессор один и там организовано обычное переключение между 2 каналами на один проц. Хотя может и ерунду написал. Мне бы для начала с родным моником разобраться. Остается еще один вопрос по поводу декодера. Искать такого типа или такого У них есть существенные отличия в работе?

Может еще какой кодер подскажите. Проблема в том, что не все они еще умеют запоминать настройки.

На сколько я понимаю в иделе найти вот такую приблуду?

Изменено 5 декабря, 2011 пользователем Hottab

[klimus 28]

может кто обьяснит что это такое я ваще не вгоняю

[Citrin 1 227]

Это переходник для отображения на родном дисплее информации с других магнитол(установленных вместо родной)

[klimus 28]

Это переходник для отображения на родном дисплее информации с других магнитол(установленных вместо родной)

сенкс

[Andrius 320]

Это переходник для отображения на родном дисплее информации с других магнитол(установленных вместо родной)

хорошая штука, но дорога

[Citrin 1 227]

Для тех кто хочет подешевле аудиовход(без покупки Скарлинка и т.д.), есть вот такая штуковина:

[Vitalll 4]

И что-то мне подсказывает, что входа там 2 а процессор один и там организовано обычное переключение между 2 каналами на один проц. Хотя может и ерунду написал.

Все верно! Только еще и PC вход. Он тоже коммутируется на этот же проц, и скорей всего вся коммутация происходит в самом процессоре.

На сколько я понимаю в иделе найти вот такую приблуду?

Вполне возможно. Описания нет, только фото, судя по которому, может пойти.

А вообще, определись по техническим характеристикам своего моника, что он умеет воспроизводить через AV. Какая кодировка нужна PAL или NTSC?.

Если умеет NTSC, то должен работать, в версии с NTSC, хотя он может работать и в PAL, переделка проста: кварц и резистор другие.

(он и попроще по схемотехнике. Учти, что на фото, на ссылке показаны две платы, совершенно одинаковые, так удобнее для монтажа радиоэлементов, но потом они разделяются).

"Приблуда", судя по фото имеет переключатель: PAL и NTSC.

Важно заранее знать в чем может работать монитор, что бы потом не остаться с черно-белым изображением, да еще со срывом синхронизации.

Можно поискать еще варианты. И, конечно, экспериментировать! Ты ведь не повторяешь чей то проект, а создаешь сам. Следовательно могут быть и потери.

А какие настройки тебе нужно запоминать? Основные настройки уровней R G B и синхросигнала в этих устройствах сделаны подстроечными резисторами.

Изменено 5 декабря, 2011 пользователем Vitalll

[Hottab 347]

Судя по всему моник переключается автоматически в оба режима.

Chromatic System auto switch PAL and NTSC at AV mode.

Изменено 6 декабря, 2011 пользователем Hottab

[Hottab 347]

Может кто знает они в Минск отправляют?

Может кто у нас может такое сделать. Инфы вроде там предостаточно. Vitalll, сможешь сделать?

Изменено 6 декабря, 2011 пользователем Hottab

[Vitalll 4]

Не знаю, как там выполнена печатная плата у них в документации. PCAD у меня не стоит, посмотреть не могу.

А вообще, если не получится заказать, сделать можно. Только, сам понимаешь, сейчас со временем не очень.

Новый Год близится, заботы хлопоты...

Короче поинтересуйся на Жданах CXA1645M. Есть ли, и как по цене(может дешевле купить готовый), остальное мелочи.

Если не будешь торопить по времени, спаяем приблуду.

[Hottab 347]

Написал им письмо. Будем ждать ответ.
