🚩 Значит смотрю я в книгу — и вижу что? точно — фигу, но не потому что я "читать" не умею или какие то проблемы с восприятием, просто в очередной раз распиновка на схеме не совпадает с реальностью

🚩 Для начала — огромное спасибо за огромную поддержку DronGus и как всегда FlannOBrien

🚩 Купил как вы помните педаль газа, но ставить ее оказалось — некуда, нужен другой педальный узел

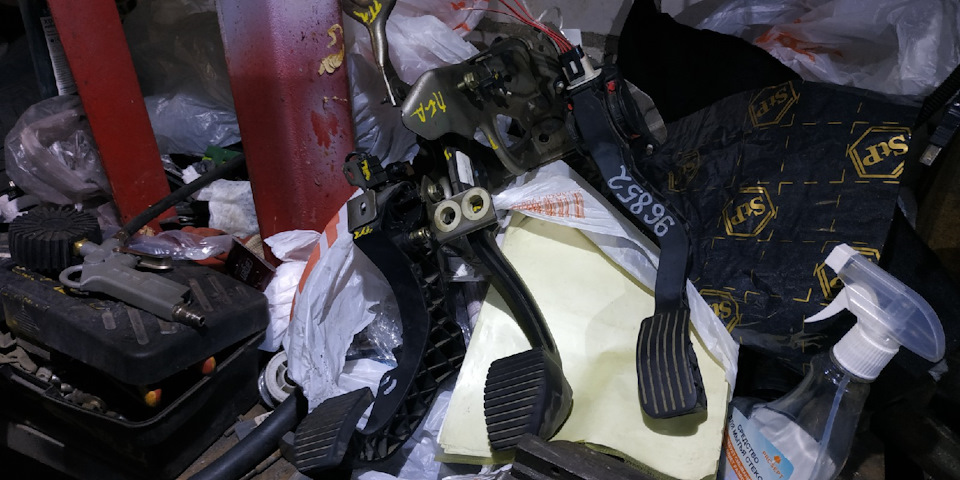

Вот он, красавец, 1100р узел, 1750р педаль

🚩 Ну и разумеется фишки под е-педаль в салоне не оказалось, весьма не плохо подходит фишка AX317 от РХХ — опять от ВАЗ за 80 рублей 🙋

Почти болт-он, не без напильника разумеется

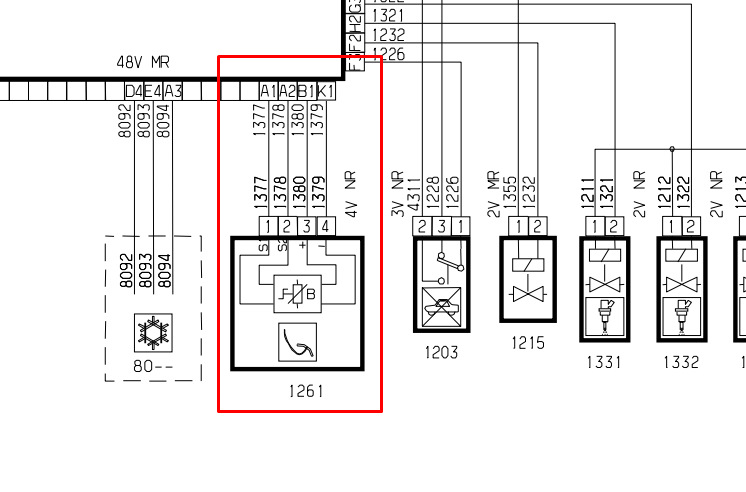

🚩 Далее приступаем к подключению в блок, пробую подключить согласно официальному документу на пежо\ситроен

Смотрим в книгу, видим 3+ 4-

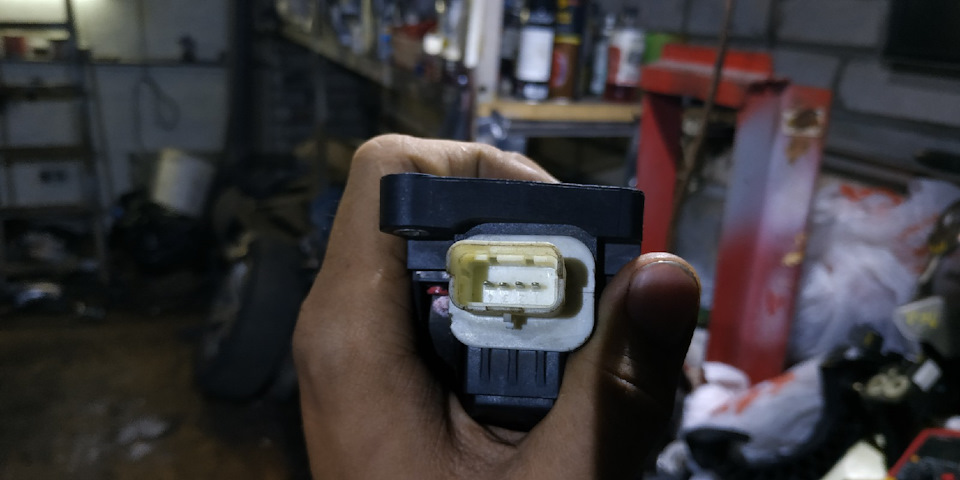

Смотрим в педаль, видим 4-3-2-1

🚩 Ну оно как бы все ясно — подключай да езжай, но — опять — нет сигнала с педали ↯

🚩 Далее уже было пофиг выживет ли педаль и регулятор напряжения на борту блока — т.к. без нормального сигнала по положению педали — за руль садится больше желания не имеется — начал пробовать все вариации подряд, в некоторых регулятор начал закипать — при таком раскладе соответственно сразу же сдёргивал нагрузку т.к. КЗ

🚩 В общем сразу напишу что все выжило несмотря на кощунственные и абсолютно недопустимые — рандомные включения, регулятору так подавно ничего не будет — он линейный и с защитой от перегрева и КЗ, так вот — нашел следующую картинку

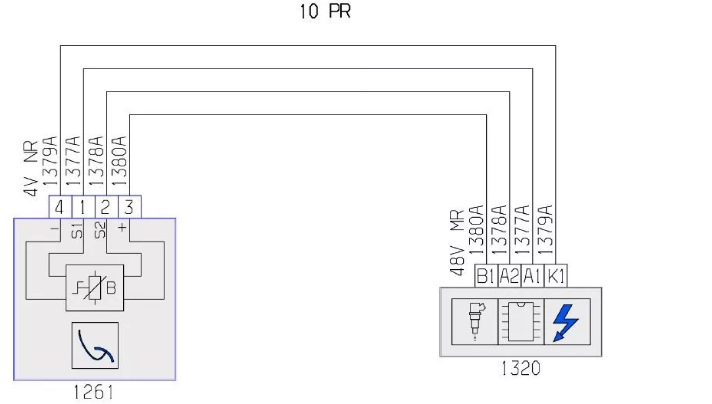

Видно что нумерация пинов та же, но питание раскидано по сторонам, такой вариант включения я еще не пробовал

🚩 Включаю, выход на одном канале есть — отпущено 0.6V — в пол — 1.3V, очень мало, смотрю второй канал — 0.6V и не меняется — ну собственно уже что то вменяемое — до этого никакой реакции не было вообще

🚩 Час ночи, нервов уже не хватает на этот тупняк — всего 4 пина же! смотрю на педаль, смотрю на пежо big231, опять смотрю на педаль — ага, надо проверить вдруг педали такие же, не смотря на то что на разборках они в разную цену и вообще в разных категориях и как бы не совместимы согласно мнения разборок — залезаю в позе зю под руль к педалям, и я вижу точно такую же педаль… полез сдёрнул педаль, поставил свою — все работает 🙋

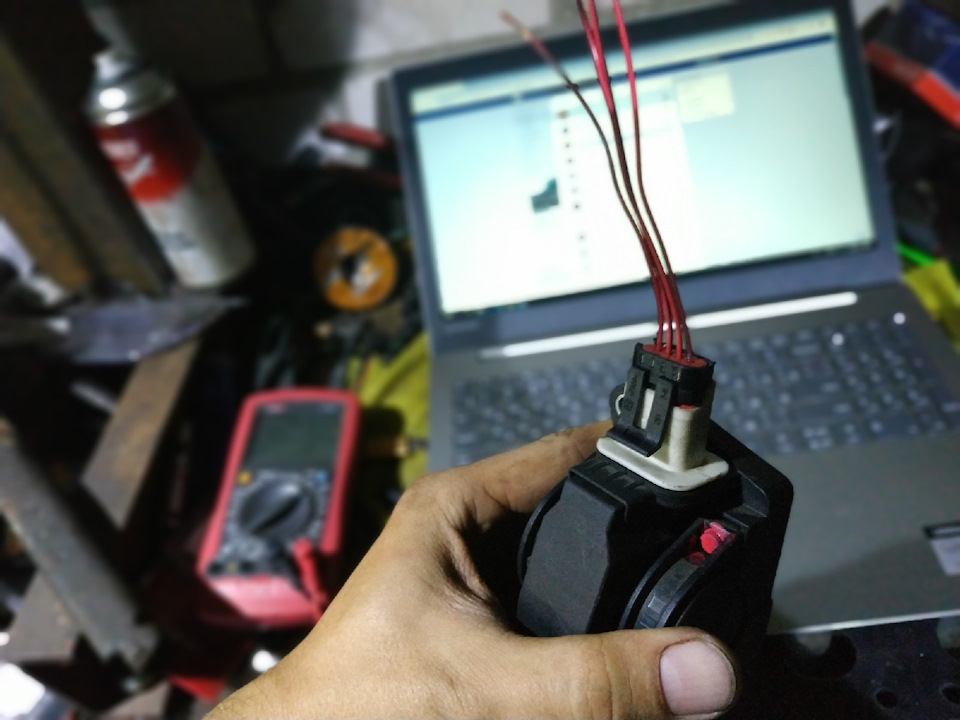

🚩 Хватаю мультик тыкаю в разъем пежо 2.0 с подключенной моей педалью, питание — плюс это 1 пин согласно нумерации в разъеме педали, 4 это минус, сигнал на выходе согласно нажатия 0-5в

🚩 Все бросил — уехал домой спать 🚀

🚩 Вывод — целый год боли от ВАЗ ДПДЗ и родной не отвечающий датчик положения педали под капотом — это просто очередная шутка от инженеров франции, ну либо там у них своя математика, 1 = 4 а собственно 4 = 3

🚩 И да — big231 добавил машину на D2

🚩 Как то так, пока это все чем хотел поделиться, stay tuned.
