Собственно, вдруг у кого то так же будут чесаться руки на тему — где же найти зацеп двигателя с дорогой на TU5\TU3\ET3 — любых модификаций

Нам понадобится:

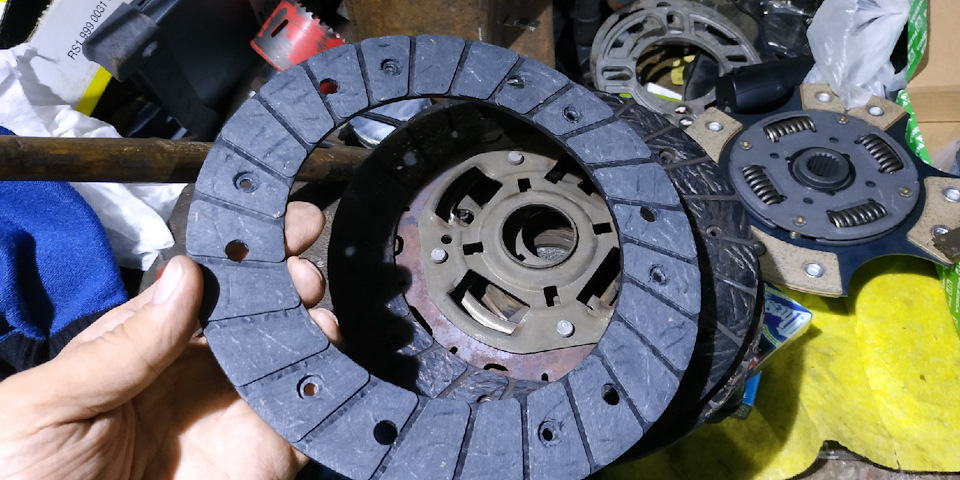

1. Диск металлокерамика на ВАЗ — CD-P2005XR (2300р)
2. Диск сцепления от KraftTech W07200E \ W14200D (3200р), или аналогичный с толстенной ступицей первичного вала мкпп, например очень похоже по профилю ступицы что тоже подойдет — A0807200E, не проверял
3. Диск сцепления Nissan juke/qashqai/tiida/note 1.6 HR16DE — 30100-JX00C, или аналог, именно 215мм

В моем случае W07200E достался мне бесплатно, 30100-JX00C валялся в углу гаража около 5 лет, т.е. купил я только диск CD-P2005XR — по сути нужно все б/у кроме CD-P2005XR — все легко находится за копейки на разборках — например 30100-JX00C был в составе маховика в сборе со сцеплением за 1200 рублей, да собственно в любом профильном сервисе можно спросить — выдадут мешок б\у сцеплений

Срезаем клёпки со всех трех ингредиентов — именно срезаем — не сверлим, полностью разбираем, раскладываем отдельно на 3 картонки

Начинаем сборку — берем керамику — пустую, без всей начинки

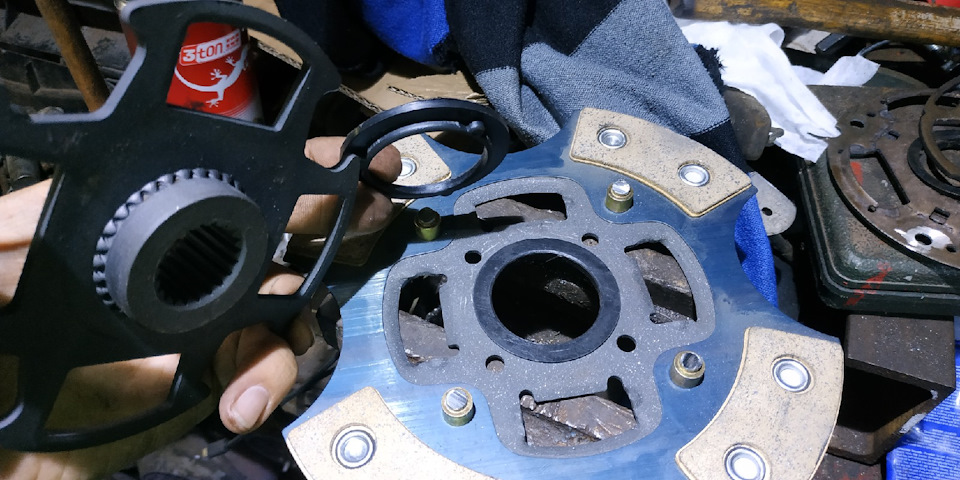

Снимаем со ступицы CD-P2005XR пластиковые накладки — тонкую, которая была сверху — кладём вниз по пазикам

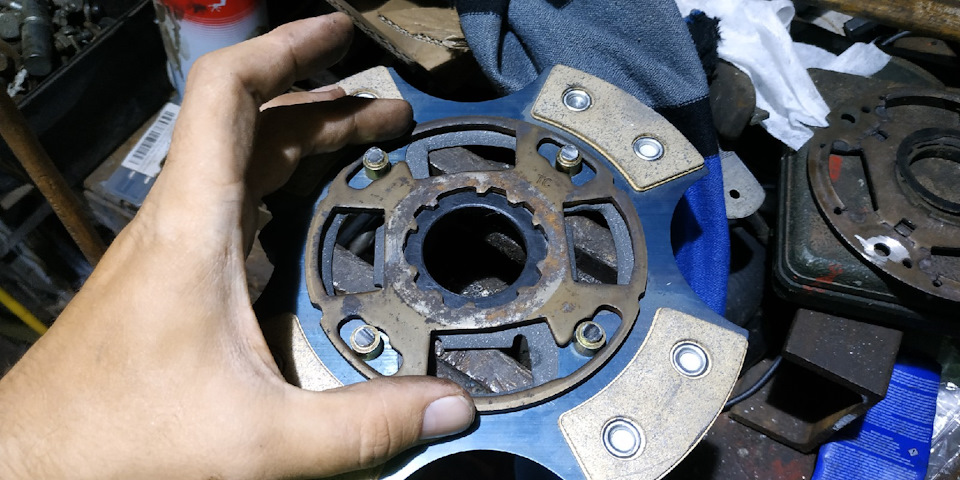

Примеряем планшайбу от 30100-JX00C, чуть шарошим\выравниваем если ее закусывает в пазах по направляющим клёпкам

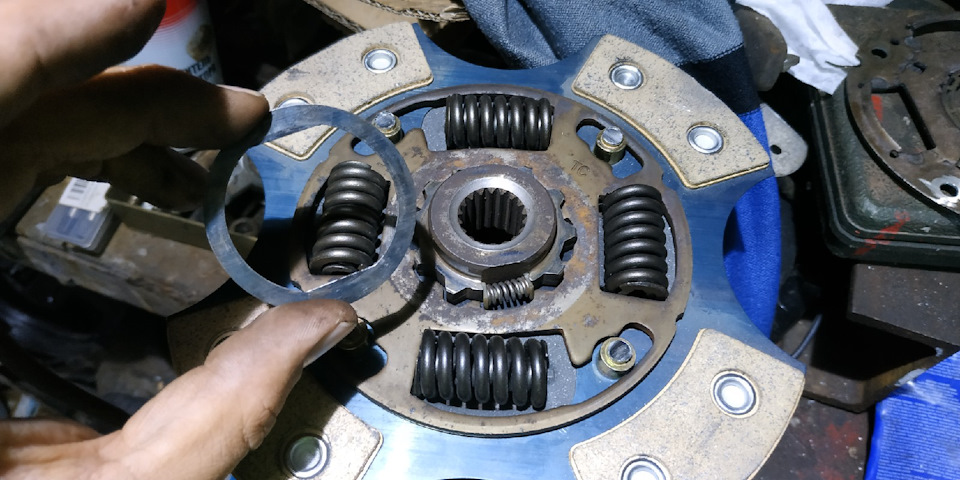

Вставляем в ступицу от W07200E пружинки, если они выпали при разборке диска, вставляем ступицу W07200E в планшайбу 30100-JX00C, сверху кладём шайбу скольжения от W07200E — она же фиксатор пружинок ступицы, вбрасываем пружины демпфера CD-P2005XR

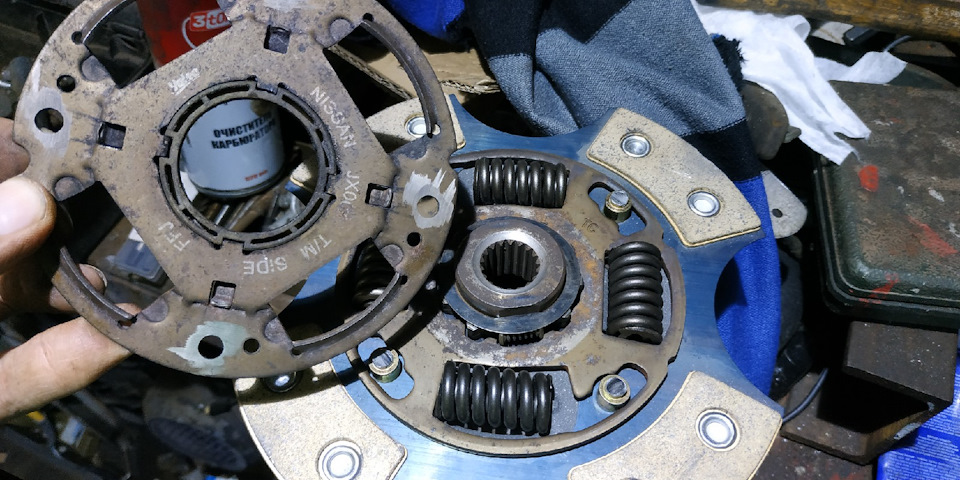

Накрываем все это передней крышкой 30100-JX00C

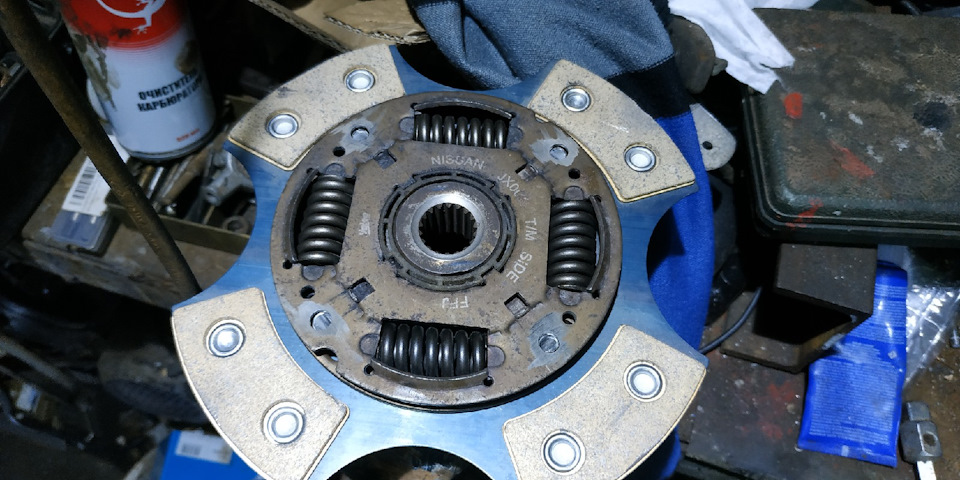

Сверяемся, видим что ступица от W07200E — вверх ногами, переворачиваем

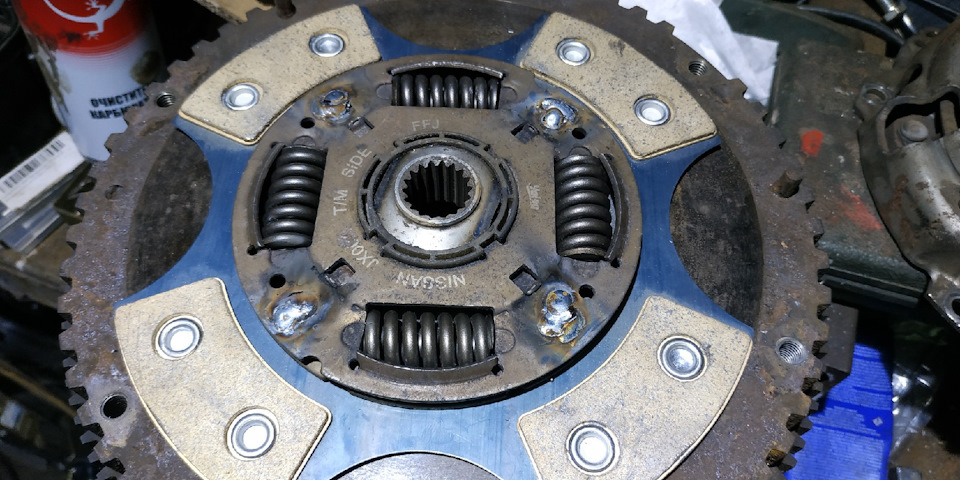

Провариваем, все мы знаем хотя бы чуть чуть сопромат — варим из центра клёпки наружу, т.е. от мягкого металла — к калёному, что бы создать что то вроде заклёпки

В общем то — готово, понятно что — в идеале нужно собирать на такие же заклёпки — но их в продаже не существует, токарей как известно — я не нашел, материал клёпок — обычная сыромятка, но оцинкованная

Один диск откатаю так — если выживет, если нет — то следующий уже сделаю на клёпках, по правильному
по сути — диск относительно его фрикционного ресурса — вечный, только накладки менять — они стоят по 150-200 рублей

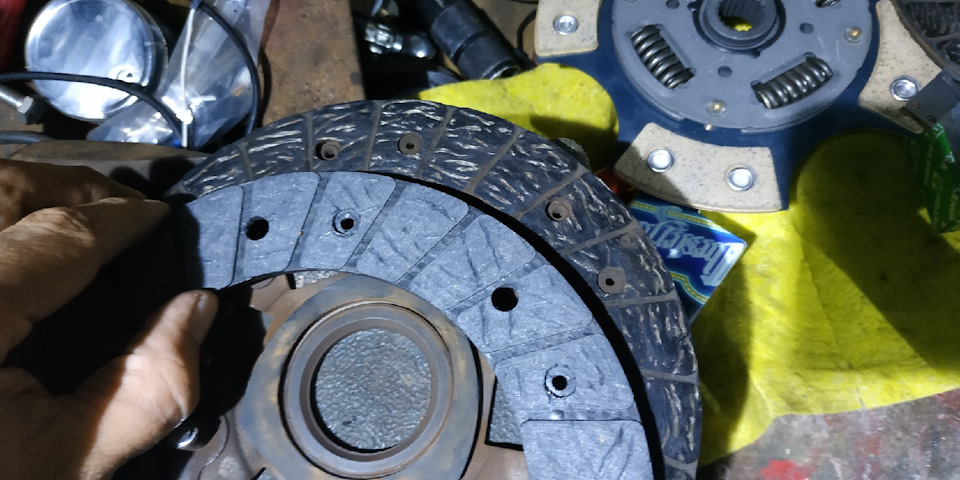

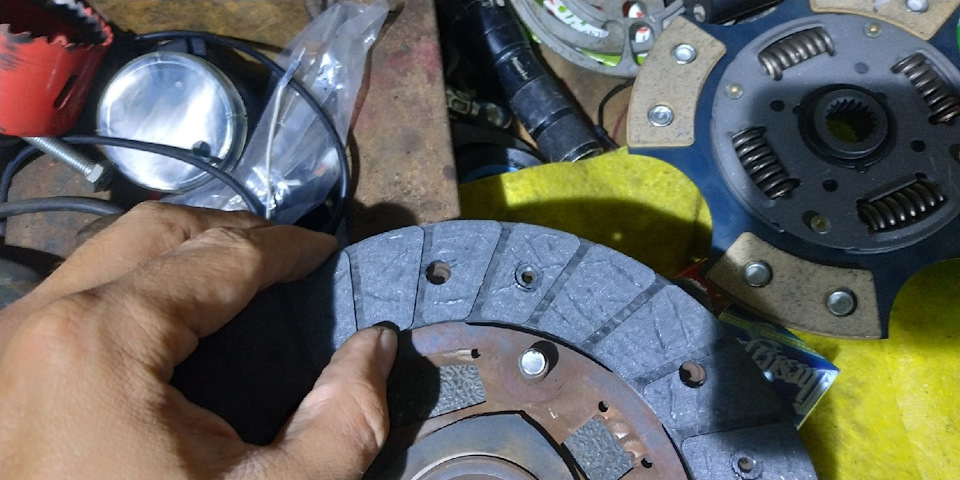

Ну и бонусом один чит вам на заметку, цена вопроса 150 рублей, артикул 21061601138

Фрикционная накладка 2106

Подходит болт-он

Совсем болт-он

Как то так, пока это все чем хотел поделиться, stay tuned.
