Установка зеркал со складыванием.
Всем привет!

Привет DRIVE!
Тема зеркал с функцией складывания не нова.Такие зеркала ставились на авто с более богатой комплектацией, вообщем решил установить их на свое авто.

Сперва решил усовершенствовать свой блок ЭСП, управление зеркалами находится в нем.Нужно добраться до внутренностей джойстика управления зеркалами.

Приступаем к разборке блока ЭСП.

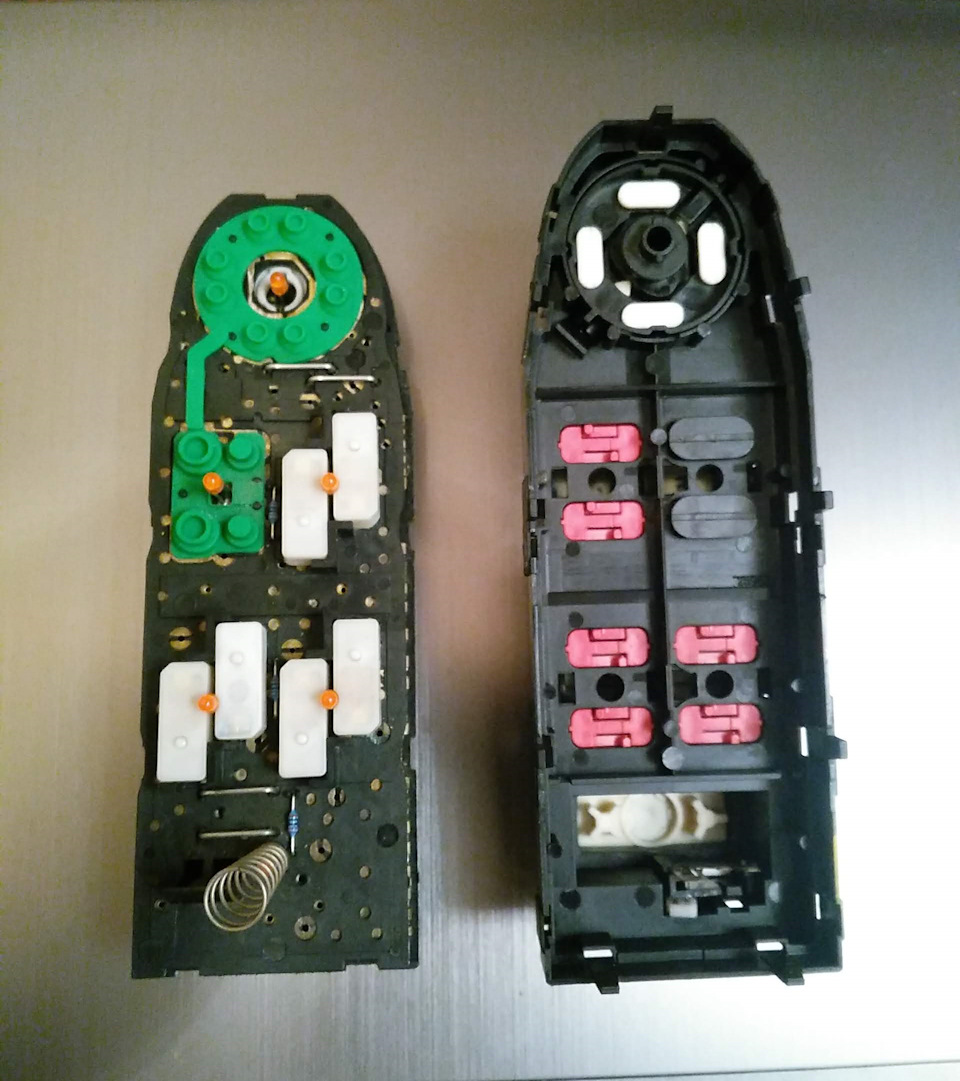

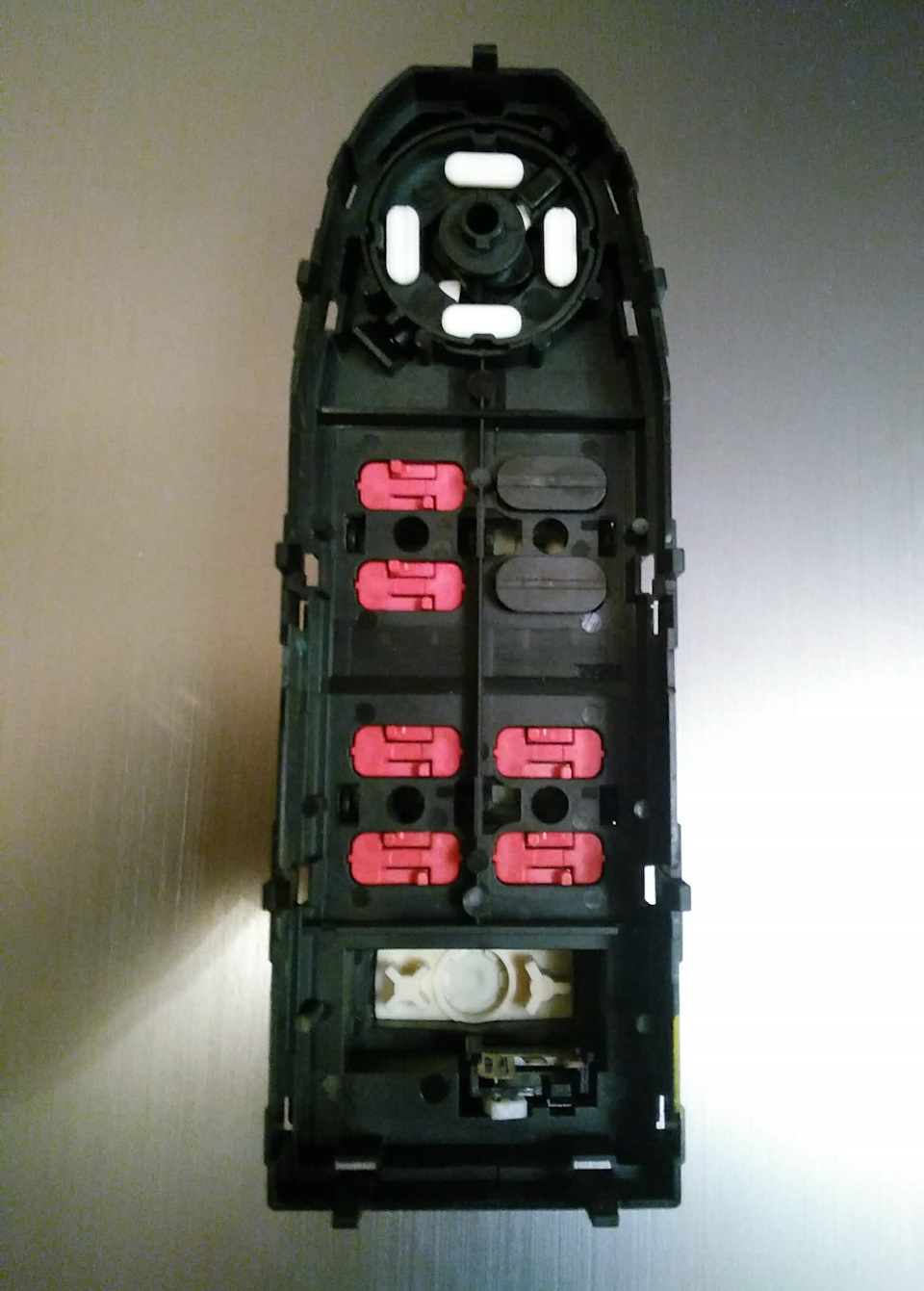

Интуитивно разбираем дальше.

Нас интересует вот эта деталь.Продолжаем ее разборку.

Внутренности джойстика управления зеркалами.

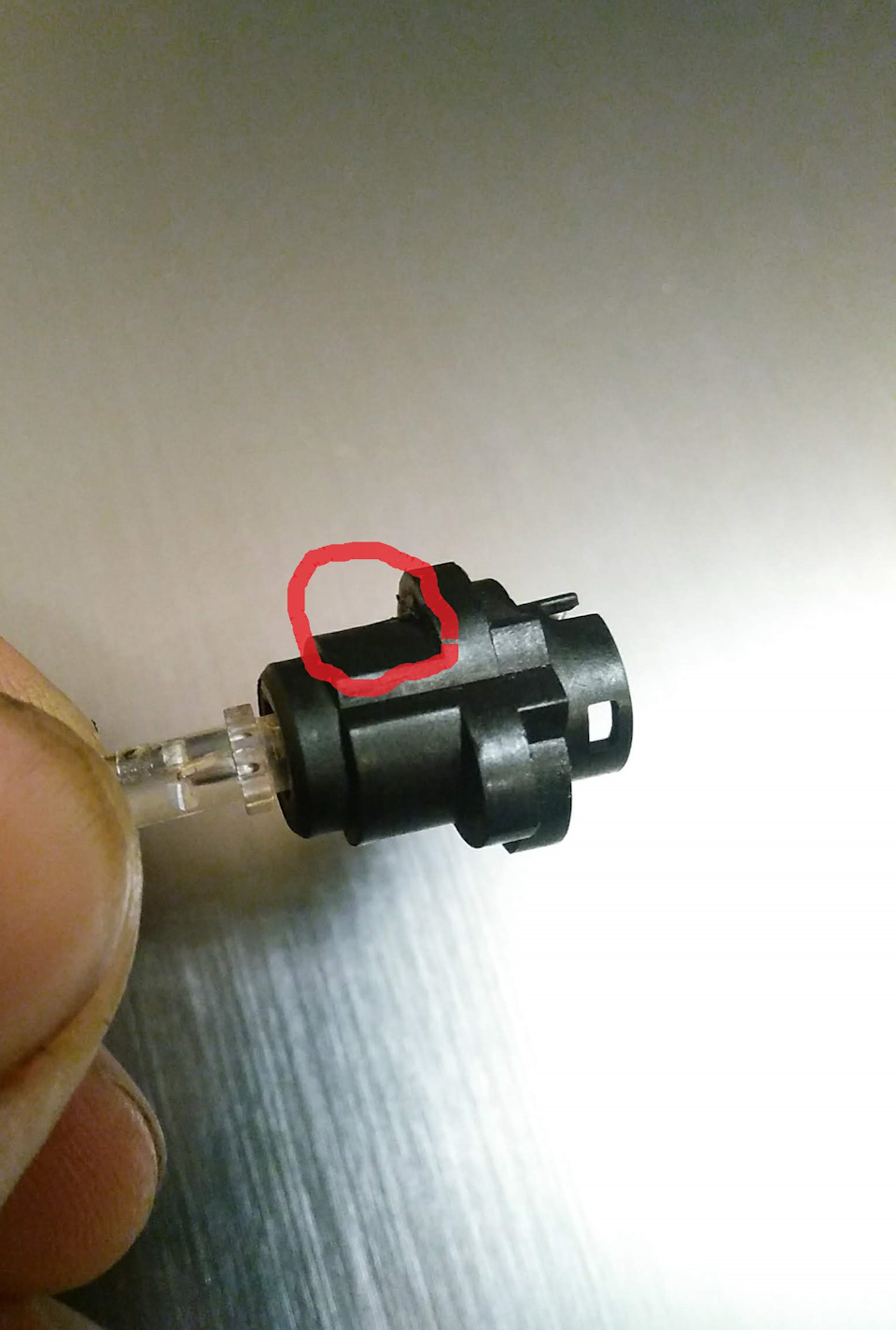

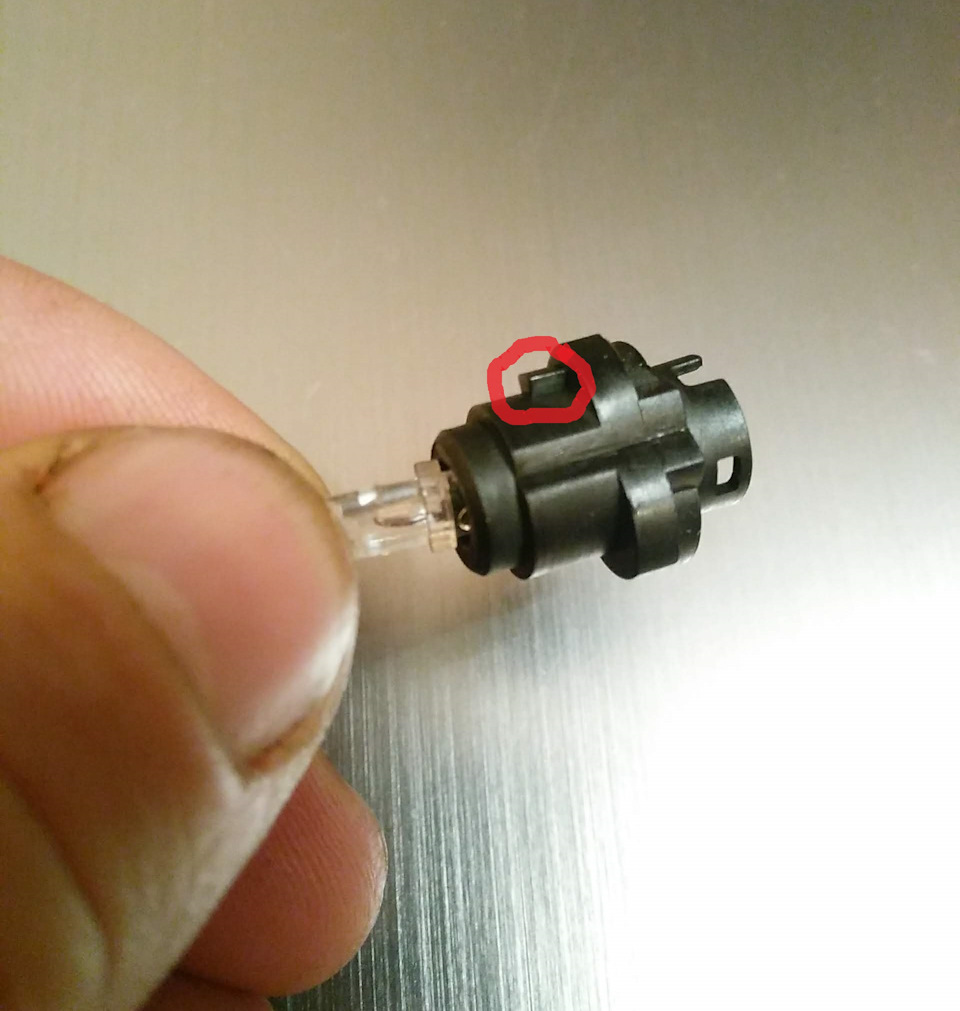

Берем вот эту запчасть и видим выступ, недающий вращаться крутелке на 360 градусов.

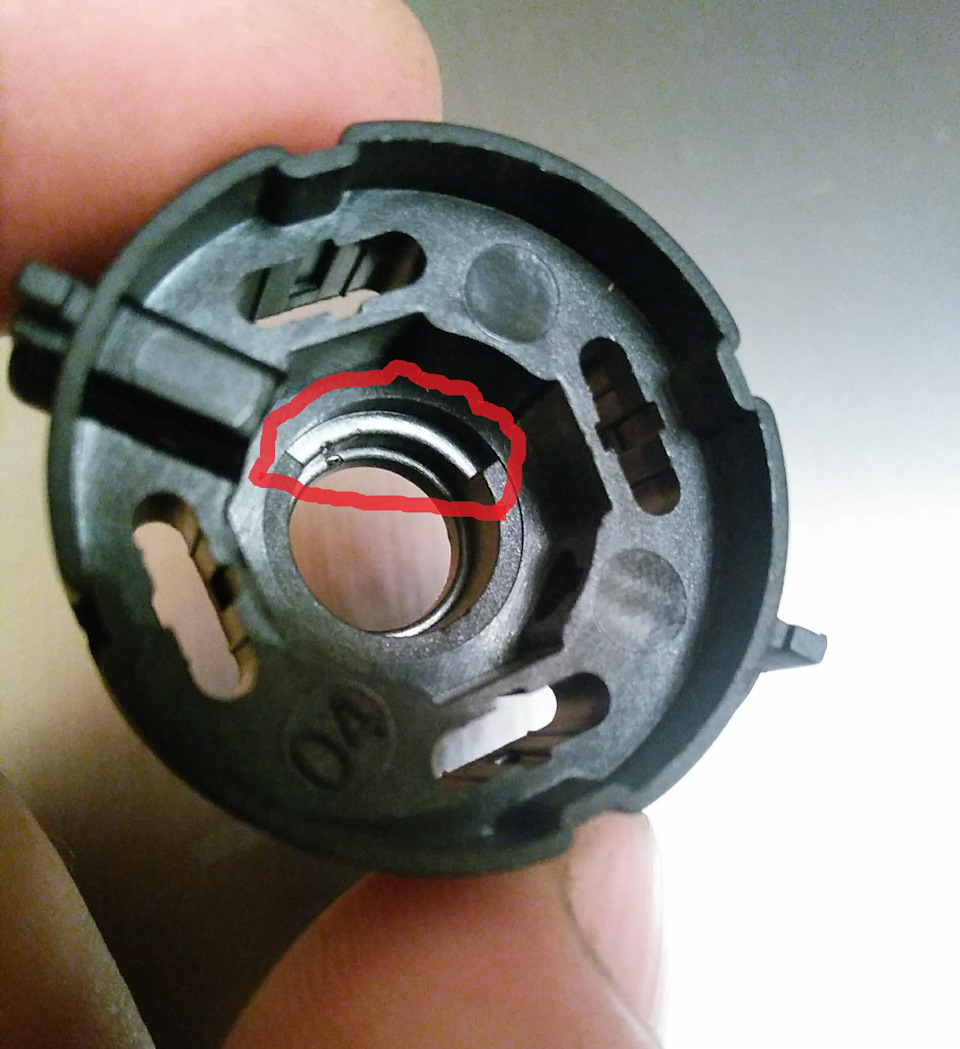

Канавка по которой движется тот выступ, видим какой ограниченный ход.

Удаляем мешающий выступ, срезал его и все.

Собираем в обратной последовательности, Теперь крутелка вращается на 180 градусов, тем самым замыкая нужные контакты для складывания зеркал.

Ставим белым маркером точку и управление зеркалами готово, как по заводу.)
Затем купил у HAPPY406 сами зеркала с функцией складывания.

Поменял накладки, были синие, поставил свои.Зеркала готовы, осталась проводка.

По схеме видно, что подключение очень простое.Два зеркала запараллелены и два провода от них идут на блок ЭСП.

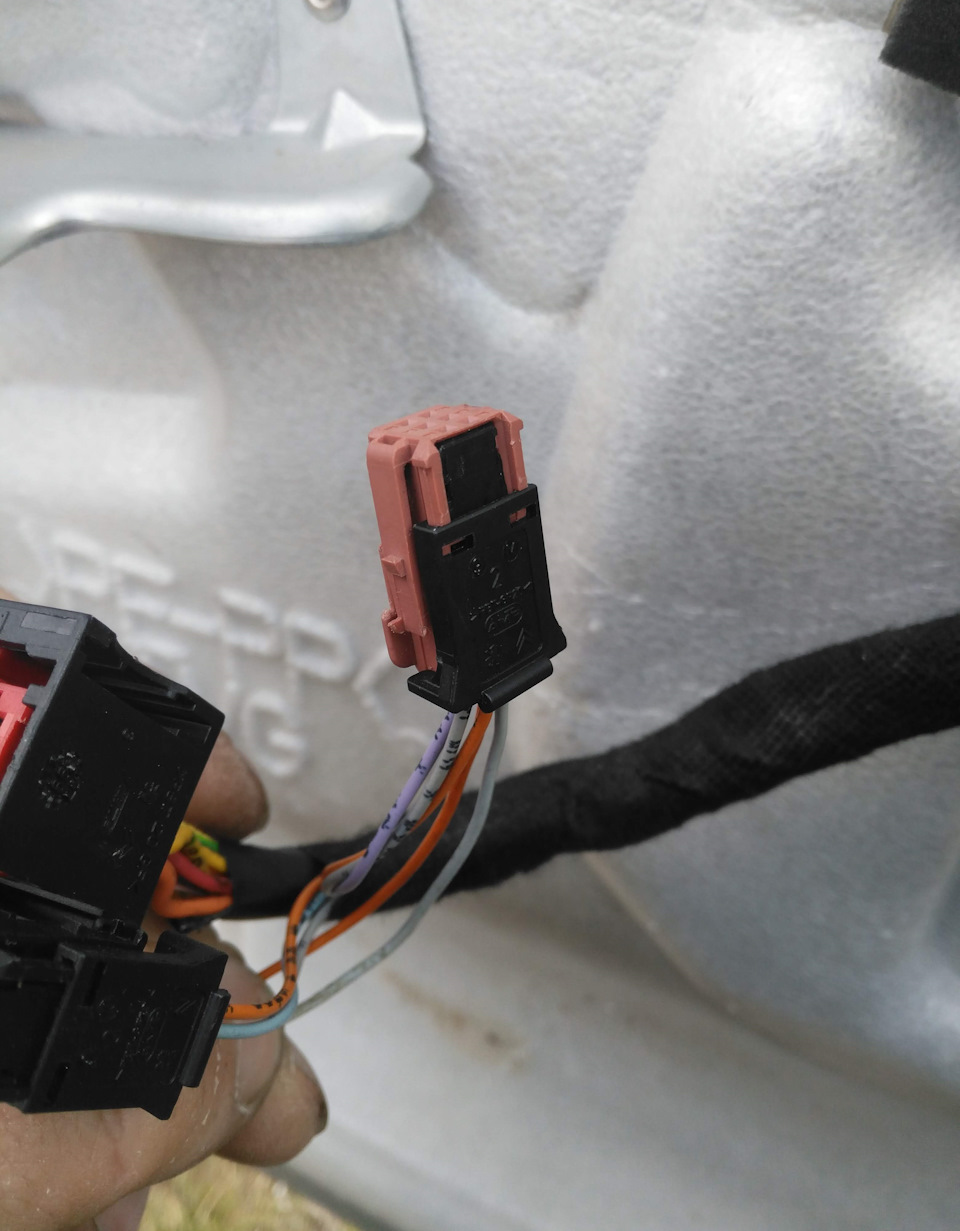

Разбираем коричневую фишку.

Добавил два пина, далее эти два провода идут к водительскому зеркалу.

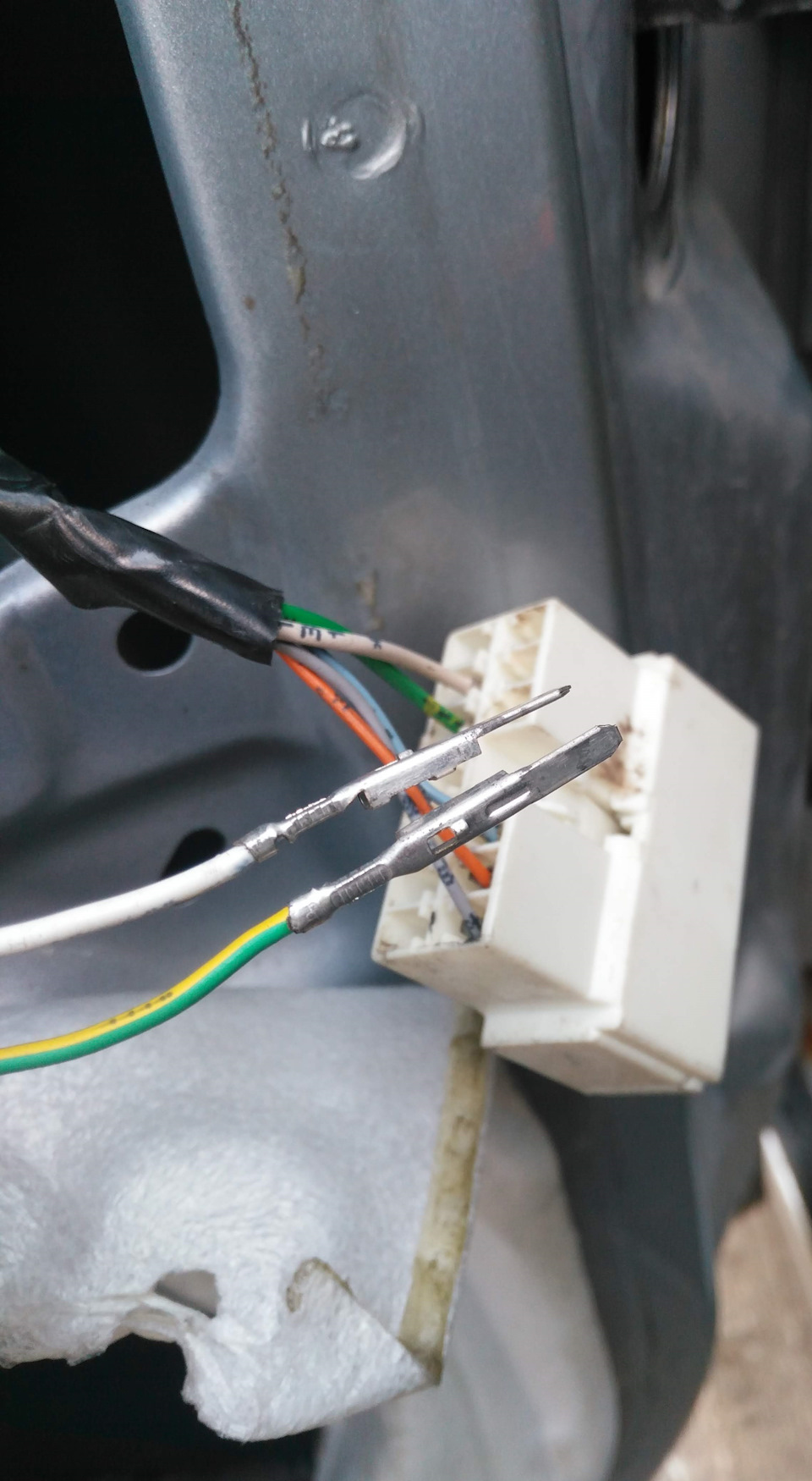

Добавляем два пина в фишку подключения зеркала.

Провода обмотал матерчатой изолентой.

С проводкой по салону, а именно два провода от правой стойки к левой мне не повезло, ее просто не было.Специнструментом через гофру протянул два провода.

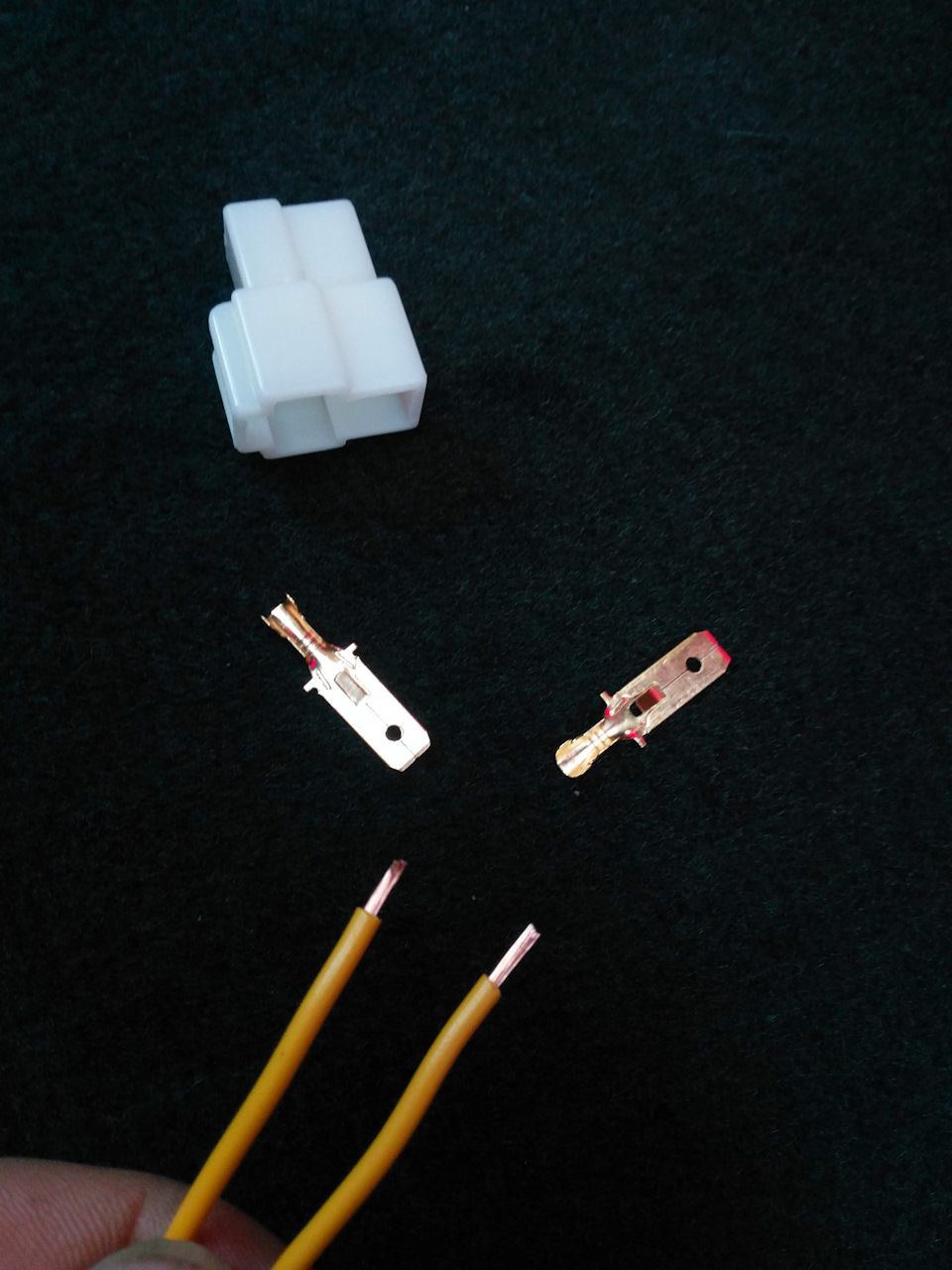

Были у меня в запасе такие фишки.

Припаял, собрал фишку и обмотал матерчатой изолентой.

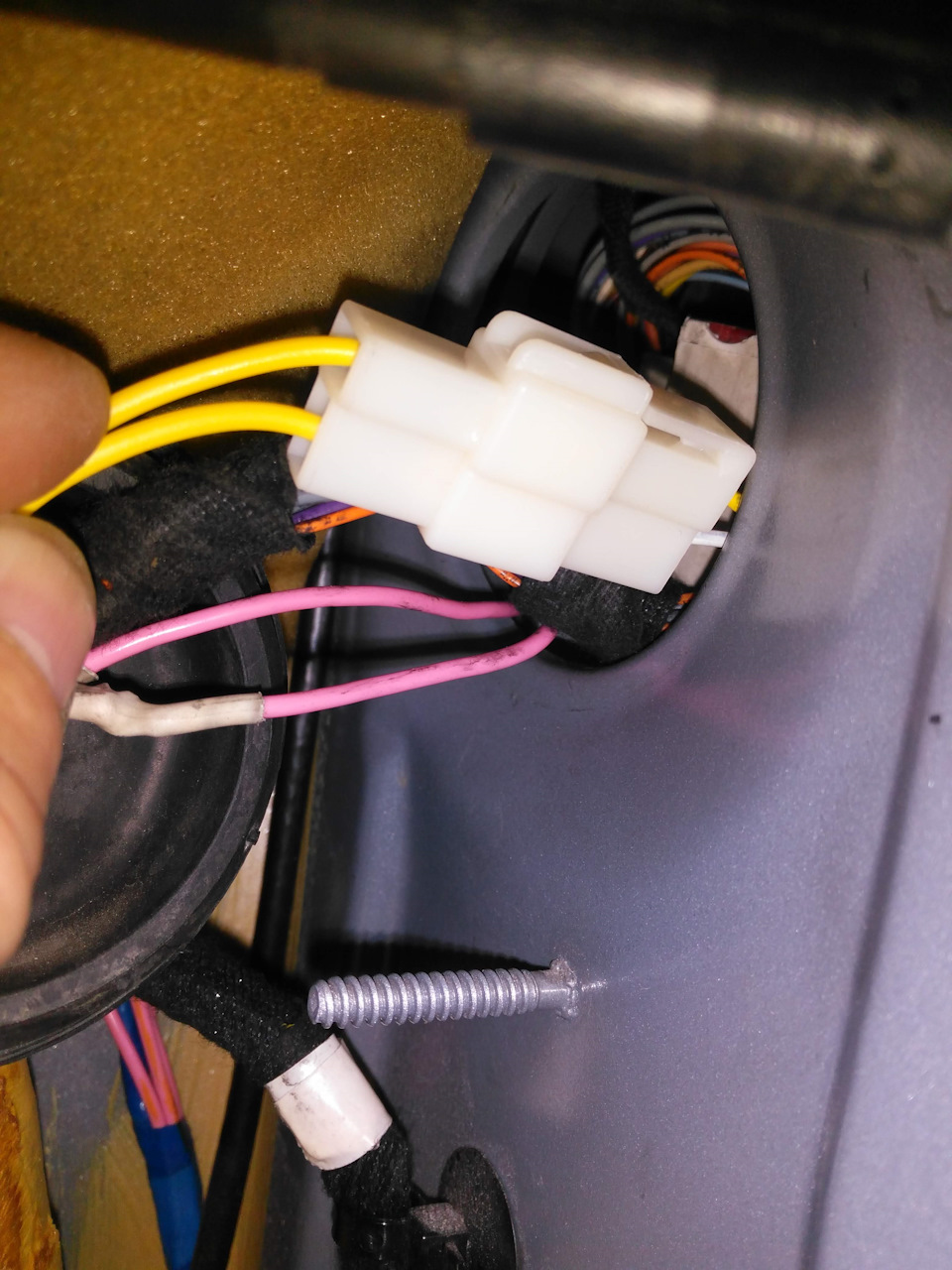

Вставил ответную часть фишки, запихнул это дело в стойку и поставил на место резиновую заглушку.Таким образом при снятии двери, когда это потребуется, ничего резать не придется, достаточно рассоединить фишки.

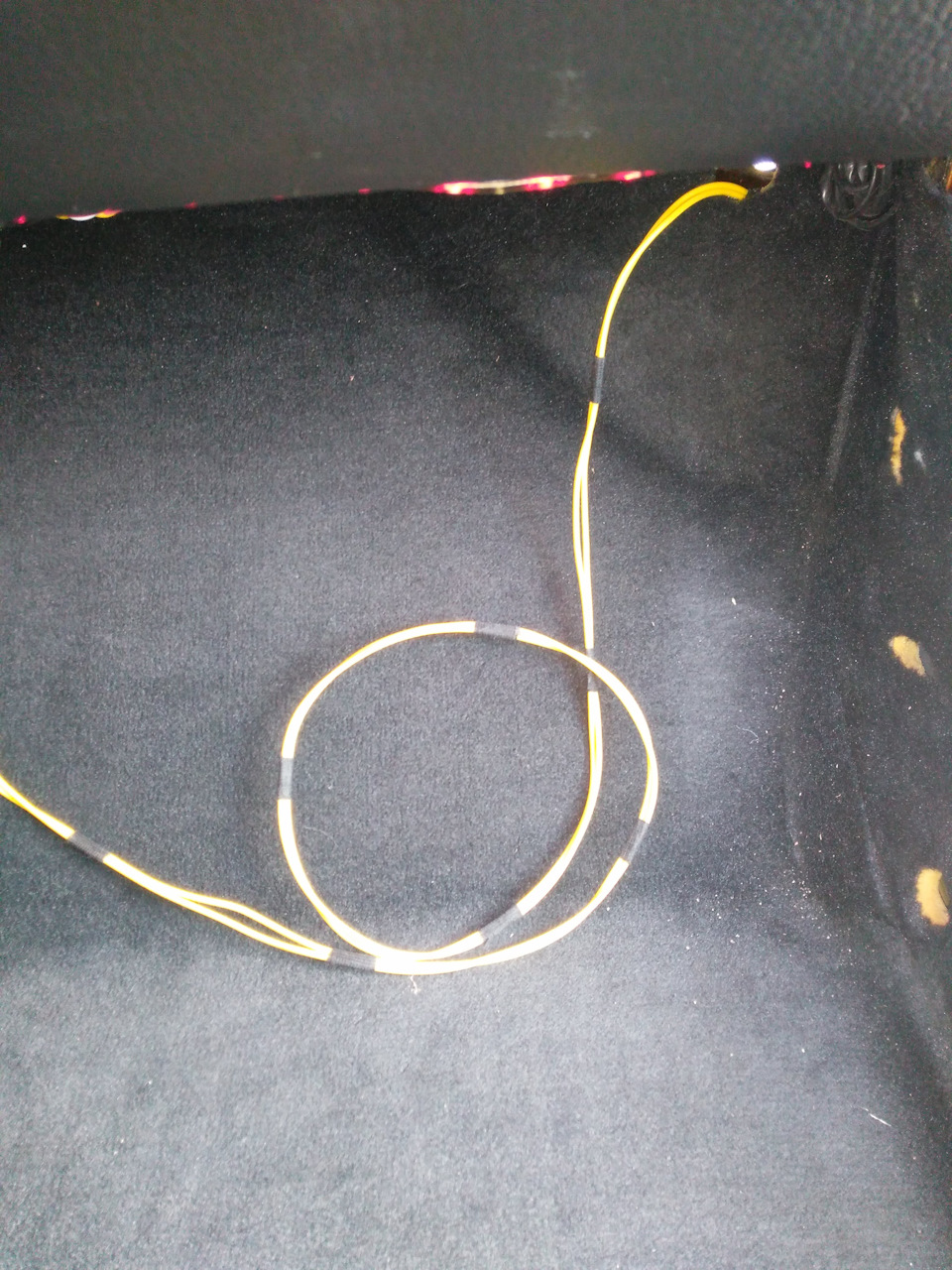

А дальше эти два провода протянул к левой стойке и также через фишки подсоединил к водительскому зеркалу.

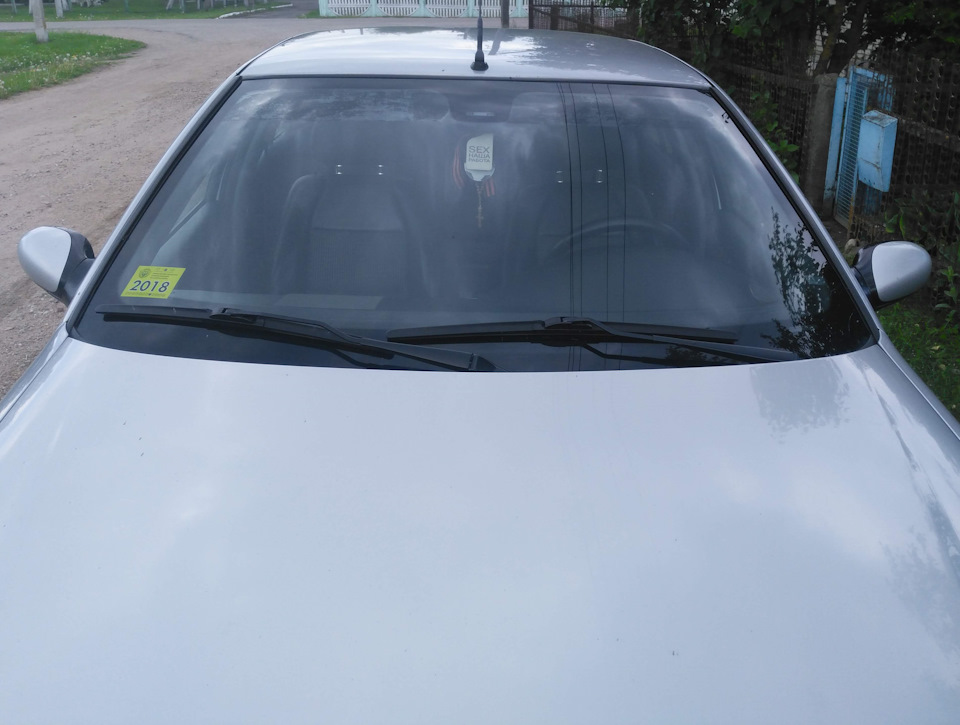

Ушастик.)))

Ушки прижаты.)))
Так комплектация моего авто стала чуточку богаче.Ну и небольшой видосик, как же без него.

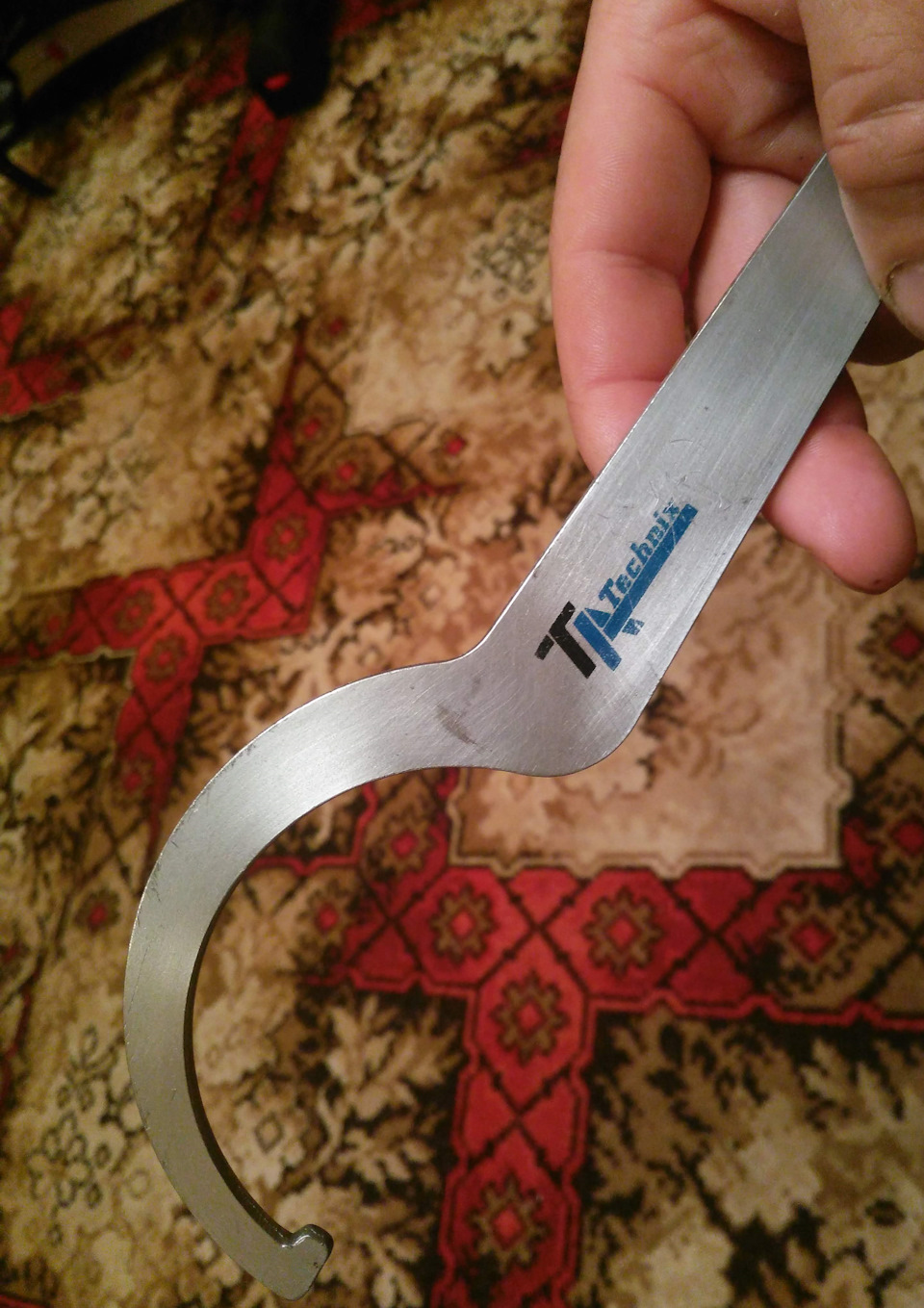

К моему инструменту добавился еще один ключ, но это уже другая тема.))Всем спасибо, всем удачи!
