Всем привет, нас почти 900 !
🚩 Как всегда огромнейшая благодарность за помощь в проекте — FlannOBrien
🚩 Так вот, начнём с крайне важного момента — до завершения проектирования болт-он блока чисто под ME7.4.4 — осталось совсем чуть чуть — очень не хочется тратить кучу денег на вылавливание багов, а еще больше не хочется тратить время на исправление ошибок и перезаказ партии плат, каждая партия едет 25-30 дней — очень хочется сразу предоставить полноценный, более менее готовый продукт — более менее т.к. в два рыла сделать такой масштабный проект вообще без ошибок — не возможно — тут не стоит рассчитывать на 100% радужность ситуации — будем честными, но минимизировать этот момент — вполне возможно, об этом ниже — в самом конце поста
🚩 В текущем, инженерном блоке — он же первый заводской — без всякой возни с травлением плат в домашних условиях — оказалось достаточно много ошибок, если точнее — 6 (кстати замечу меньше чем в заводском январе 5.1), все они не критичные — но пайка с ковырянием паяльной маски и перерезанием дорожек — ахтунг, в целом 5 из 6 ошибок касаются именно инженерной части блока — который излишне "всемогущ", по сей день есть функционал который еще не отлажен)
🚩 Отступления и делёжка наблюдениями:
— Немного инфы о текущем состоянии авто — пробег 279000, немного дымит с наступлением холодов — после пуска — минут 10, я считаю проблема в МСК и мёртвой турбине за 1.5к рублей (новую, которую задарил FlannOBrien — рука так и не поднимается поставить, т.е. ему достанется новая!)

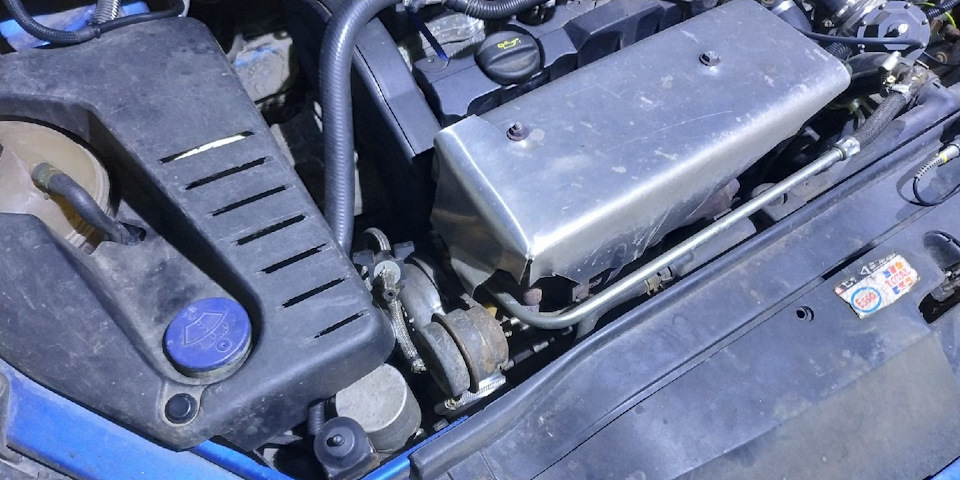

Моя турбяо за 1.5к, все еще жива

Улитка, новая, 1шт
— Прокатал режимы от 1 до 4, инфа в прошлом посте, но с 1 по 3 катал все же на 95 октане — т.к. случился отвал китайского EGT будильника — к слову как и ванговалось ранее, мне сказали что они работают примерно 3 месяца, а собственно страх в том что EGT будет конский в данном конфиге на 92 октане и он требует тщательной настройки — выжигать я конечно любил — но в детстве и не клапана в двигателе, надо понимать что избыток хоть и минимальный + 92 октан + не прямой впрыск — вещи не очень совместимые, плюсом еще и высокая степень сжатия — ну ситуация я думаю абсолютно всем понятная и не должна вызывать каких либо вопросов, т.е. 92 октан — временно отбой, режим есть — но отключен, будет реализован не скоро, итого имеем 4 режима из 5 заявленных, к слову — мы даже реализовали динамическое управление УОЗ от шума ДВС — до этого шум был только в логе — т.е. с отвалом EGT — получается зря потраченное время на разработку на текущий момент когда целая гора других дел по проекту
— Так — далее 5 режим — полное отжатие возможностей с конфига в полу-автоматическом режиме (режим с предупреждением развала ДВС!) — пока так же отбой — по понятным и описанным выше причинам, итого на данный момент 3 режима — eco, regular, sport — очень ориентировочно по цифрам в логе — л.с. по режимам распределяются примерно так — 130 л.с., 160л.с., 200 л.с. — в то же время — у кого зажужжало в седалищном нерве — остановлю жужжание — сток сцепление с трудом держит 160 л.с., скажу проще — сцепление среднего состояния проедет тысяч 5, нужна такая доработка
— Из проблем — дважды был отвал системы охлаждения с интервалом в неделю — ДВС в пробках дважды нагревал до 120+ градусов, причина — стандартные реле в коробе возле радиатора за бампером — окислы и отсутствие контакта, на момент отвала была только одна скорость вентилятора управляемая ЭБУ — как говорится нет ничего более постоянного чем временное — в итоге на текущий момент — все перебрал, все контакты зачистил — скоростей вентилятора от ЭБУ теперь две, дважды отвал был тупо по причине лени — первый раз просто сунул\вынул реле — заработало
— Отдельно напомню — первые 5 китов — по себестоимости запчастей на изготовление — так же первым 5 — бесплатно (с предоставлением запчастей) сборка керамического сцепления — разумеется по желанию, имхо справедливо — вам нужно то что есть у меня, мне от вас нужно собрать информацию и отзывы о продукте что бы исправить все баги и реализовать пожелания, комплекты будут собираться исключительно по полной предоплате и\или предоставлением запчастей — мне не важно где желающие их будут брать — наценка 0% — я ровно так же буду брать их в магазинах — на текущий момент у нас нет цели заработать — будет спрос — проект будет жить, если нет, ну и не страшно — все мы понимаем что хобби и увлечение — дело тонкое, зато наши машинки под жопой всегда будут интересно передвигаться в пространстве
— Так же наверное пожалуюсь — так, между словом, меня снова настигла бессонница, неделю спать часа по 2 — сложно физически и очень туго умственно
— По разработке "приблуды" в салон — для управления и отслеживания парметров — так же есть продвижения, напомню что там будет — GPS треккер и g-sensor с функционалом racelogic, CAN — анализатор (провода), SD-карта — логирование, EGT контроллер (провода), и основной функционал (воздух) — полная связь по нашему протоколу с ЭБУ с отображением всех текущих параметров ЭБУ и взаимодействие с ними, так же на борту память для запоминания настроек и прочего, в процессе разработки было решено заменить дисплей на более крупный т.к. передвигаясь в трясущейся машине — рассмотреть там что то крайне сложно, зарядка — micro-usb, время автономной работы без каких либо проводов от 6ч в постоянно включенном режиме

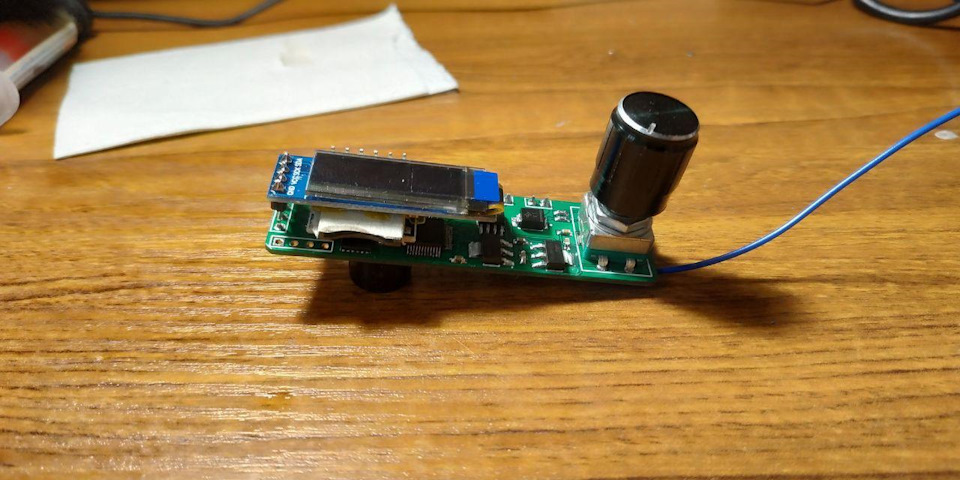

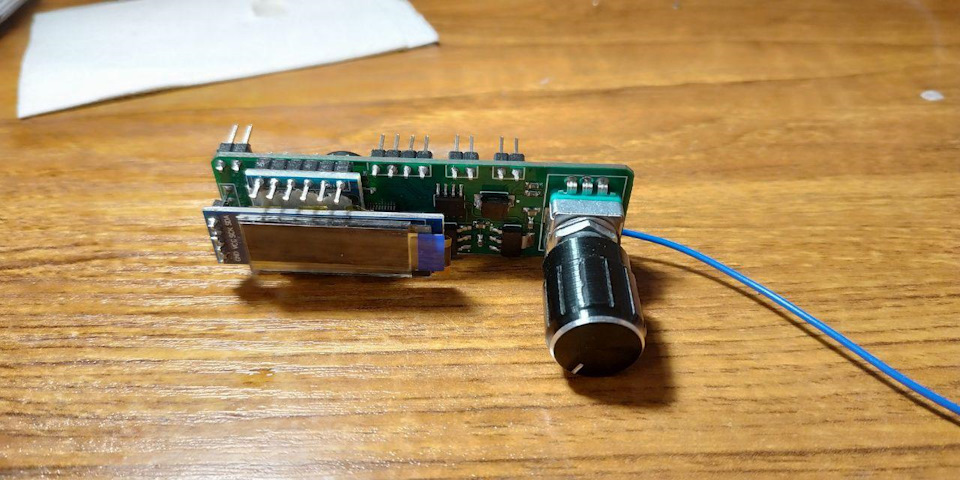

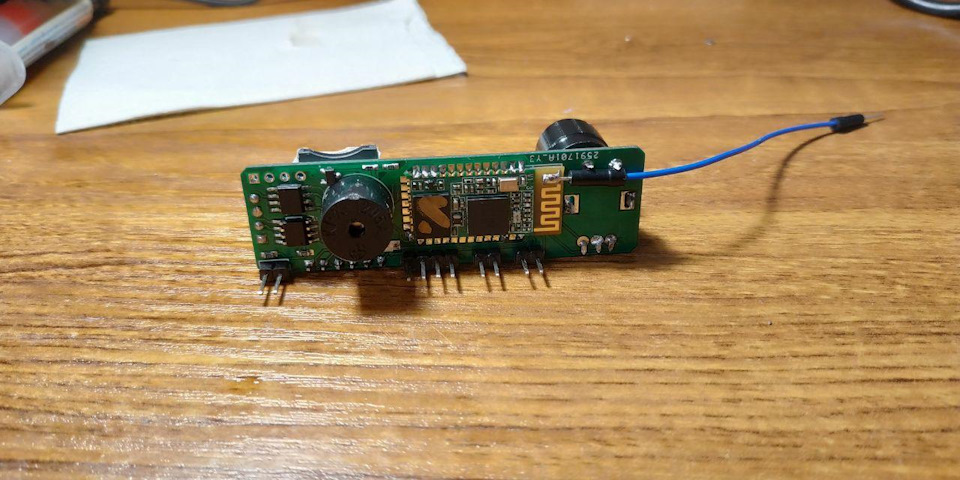

Первый образец

Первый образец

Первый образец

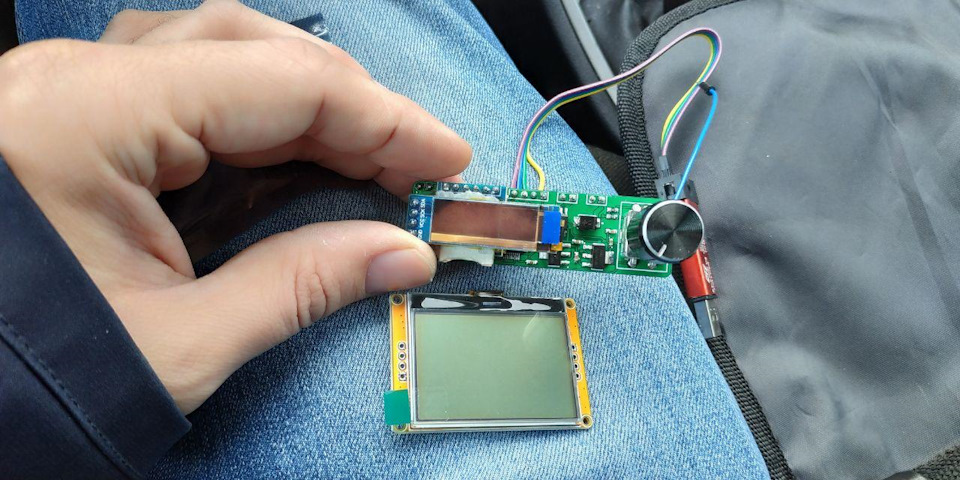

Первый образец и новый дисплей
— И так — вернемся к насущному
🚩 Ситуация следующая, для удобства без подробностей, готовность болт-он решения — 90%
🚩 Собственно вступление закончено — к делу — нужна ваша помощь, по пунктам:
— Нужны данные, или собственно машина ко мне в гараж на изучение вопросов:
Вопрос первый — педаль газа, почему же все таки отличается реальная распиновка от той что на схеме, т.е. питание на схеме 3 и 4, по факту 2 и 4, педаль у меня с разборки от 307SW (опять же спасибо FlannOBrien) — замечу что на 2.0 стоит такая же что и на 1.6, может кто то знает детали или обладает информацией по данной теме — может разные ставились в разные года\модели? ну исключая те у которых датчик положения под капотом через трос — рассматривается именно е-педаль в салоне
Решение: приехать ко мне на изучение или поделиться информацией

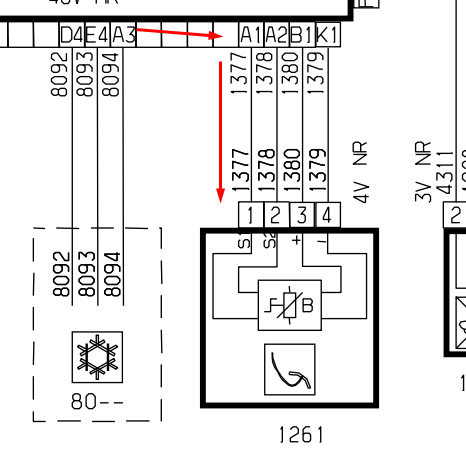

Педаль газа
— Вопрос второй — управление генератором, что за провод? без его управления — заряд есть
Решение: приехать ко мне на изучение или поделиться информацией

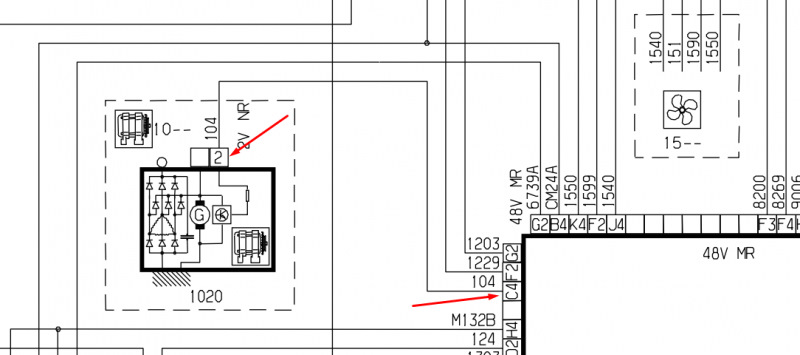

Провод управления генератором
— Вопрос третий — кондей, что из них муфта, запрос на включение? третий?
Решение: приехать ко мне на изучение или поделиться информацией

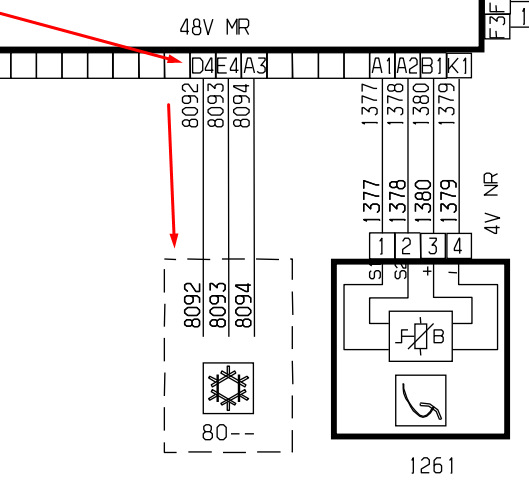

Кондей
— И вопрос последний, вообще не понятный, что это за взаимодействие с BSI?

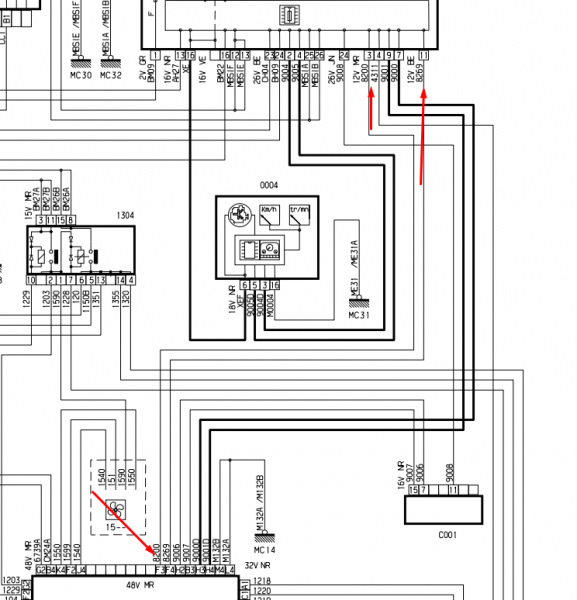

ECU — BSI
🚩 То есть — если закрыть эти вопросы — болт-он блок будет у меня в руках через месяц + время на отладку — и можем ставить блоки в наши любимые машинки, первый в списке FlannOBrien — по понятным причинам, регулярно-постоянная помощь проекту
🚩 Как то так, пока это все чем хотел поделиться, спасибо за Ваше внимание и stay tuned.

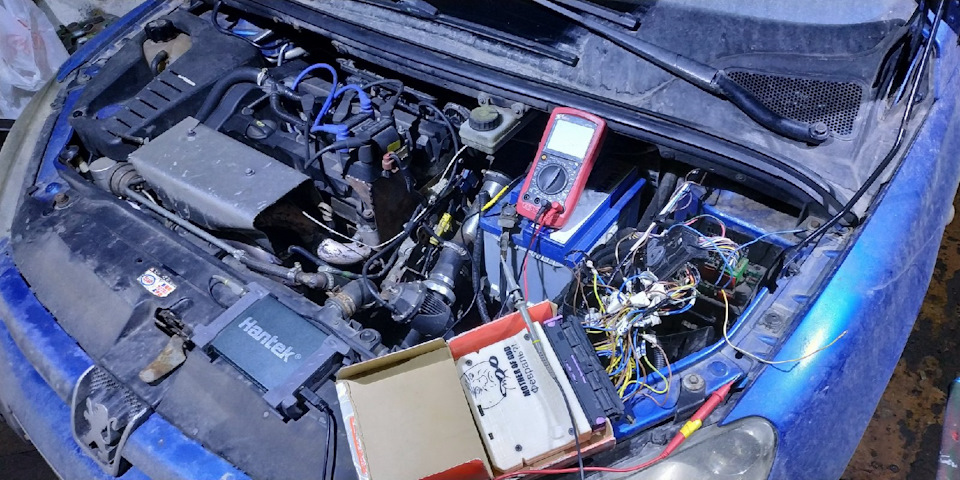

Архивное фото изучений
🚩 Скорее всего пост будет редактироваться т.к. написан в один заход, не поленитесь посетить его еще раз
Самодельное сцепление тут
Замер на диностенде тут
Замер 0-100 7.66с тут
Видеообзор турбо-кита тут
