Схема для питания Led ДХО габаритов

[Шпунтик 28]

На своем пежо 807 на базе передних габаритов есть желание сделать ДХО на базе 1 вт светодиодов. Предполагается следующая схема включения ДХО . При включения зажигания 100 при включения габаритов -50 при включения ближнего - 25 процентов яркости светодиодов. Нужна простая схема чтобы все это сделать

[Popesych 11]

при габаритах и при ближнем без зажигания тоже ДХО должны гореть?

[Шпунтик 28]

при габаритах и при ближнем без зажигания тоже ДХО должны гореть?

При выключеном зажигании ДХО (уже не ДХО а габариты) должны гореть при включении габаритов и ближнего с яркостью светодиодов на 50 и 25 % соответсвенно меньше. Ночью незачем улицу освешать и слепить встречных водителей Изменено 28 декабря 2013 пользователем Шпунтик

[Popesych 11]

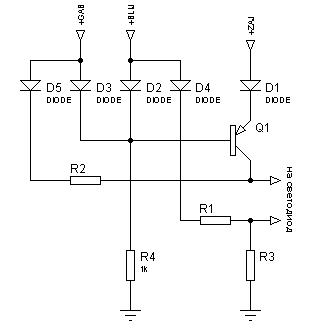

вот схемаR3 рассчитывается для 100% яркостиR2 как для 50% яркости за вычетом R3R1 как R2 плюс падение напруги на светодиоде деленное на ток светодиода при 50% яркости

[Шпунтик 28]

<p>

вот схемаR3 рассчитывается для 100% яркостиR2 как для 50% яркости за вычетом R3R1 как R2 плюс падение напруги на светодиоде деленное на ток светодиода при 50% яркости

Спасибо!Такую схему применять для подключения не более 3 светодиодов? И если можно поясни по схеме: наименование диодов, наименование транзистора;   Изменено 30 декабря 2013 пользователем Шпунтик

[Шпунтик 28]

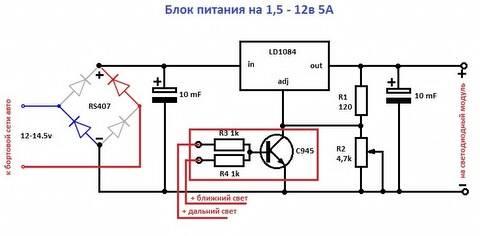

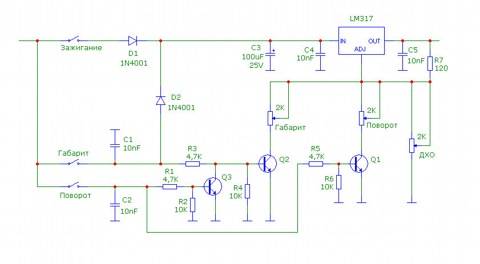

На драйве нашел другую схему подключения со стабилизатором напряжения. Только нужно поставить вместо LMки более мощный стабилизатор на 5 А, что бы сильно не грелся На ток до 1 А можно ставить без радиатора

Режим поворот использовать при включении ближнего света

Стабилизатор напряжения позволить безопасно использовать несколько цепочек из светодиодов с нагрузочным сопротивлением, а так же при этом варианте подключения можно использовать цепочки светодиодов в разными характеристиками по току. Еще один плюс что если перегорит одна из цепочек светодиодов, ток в цепи остальных цепочек из светодиодов останется неизменным

Если кто не хочет заморачиватся по поводу ДХО с изменением яркости вот схема которая просто отрубает ДХО при включении, габаритов, ближнего, дальнего и т.д.. Ее можно использовать для питания ангельских глазок на светодиодах

Все подробности по описанию схемы тут

Изменено 30 декабря 2013 пользователем Шпунтик

[Popesych 11]

все зависит что за типа применяемых светодиодов.если 1вт светодиоды то, если принять что обычно падение на сд около 3 вольт, да 3 последовательно сд можно ставить. Диоды типа 1N5819, Транзистор КТ837Ввсе это Интеграл делает.

Изменено 30 декабря 2013 пользователем Popesych

[sashaBY 106]

чуть мозг не сломал прочитав ваши сообщения...

[kontrik 3]

[Шпунтик 28]

все зависит что за типа применяемых светодиодов.если 1вт светодиоды то, если принять что обычно падение на сд около 3 вольт, да 3 последовательно сд можно ставить. Диоды типа 1N5819, Транзистор КТ837Ввсе это Интеграл делает.

Спасибо! Что бы было понятно всем остальным, когда сделаю опешу схему с конкретными номиналами и пояснениями, почему именно так. В принципе ничего сложного нет. Школьный курс физики, ЗАКОН ОМА.

[smd 11]

Яркость должна управляться током, а не напряжением..

[Popesych 11]

А что в цепь надо включить что бы из напряжение сделать ток?

[Шпунтик 28]

Яркость должна управляться током, а не напряжением..

Действительно питается светодиод током и интенсивность его свечения зависит от величины рабочего тока который через него протекает. Если использовать одну цепочку светодиодов то рабочий ток в их цепи должен быть 0.02 а. Если мы используем пять цепочек из светодиодов то общая величина тока протекающего через все цепочки будет 0.1 а. К примеру мы сделали стабилизатор тока на 0.1 а и запитали от него пять цепочек из светодиодов. Пока у нас все цепочки исправны все ок. Если одна из цепочек у нас перегорает то на оставшиеся исправные цепочки из светодиодов будет поступать ток не 0.02 а а уж 0.025 а, что приведет к выходу из строя остальных цепочек т к величина рабочего тока не должна превышать 0.02 а. При использовании для питания светодиодов стабилизатора напряжения его величина для питания цепочек из светодиодов остается неизменной и при выгораем одной из цепочек светодиодов ток в остальных не изменится и не будет превышать 0.02 а. Вывод для питания одного или трех светодиодов рационально использовать стабилизатор тока, для питания более трех светодиодов необходимо использовать стабилизатор напряжения. Изменено 8 января 2014 пользователем Шпунтик
