Привет всем. Недавно столкнулся с проблемой, что всякого рода питатели от прикуривателей дают серьезные помехи в бортовую сеть. Если погуглить, то много инфы о том что у народа вообще приемники штатных магнитол отказывались работать при включении блока питания видеорегистраторов в прикуриватель! У меня установлен видеорегистратор, работе радио он не мешал, но вот незадача, при попытке установить стерео блютус устройство, которому нужно 5В и подлкючается оно на линейный вход штатной магнитолы, помехи дали о себе знать. Завтра я их устраню и опишу как и что нужно для этого сделать. Уверен на 100% что так или иначе преобразователи 12-> 5В в прикуриватель многим доставляли хлопоты, особенно если стоят не штатные усилители с не совсем правильной разводкой. Может проявляться в виде писка, шипения на фоне музыки, может сбиваться GPS навигатор, шипеть радио, в самых аццких случаях китай-поделок-недоделок возможно даже подглючивание CAN шины и других пакостей...

[owl]

Так поставь вместо импульсного линейный преобразователь и с помехами бороться не надо...

[Александр_]

Так поставь вместо импульсного линейный преобразователь и с помехами бороться не надо...

Делаем простой расчет: линейному нужно погасить 14 - 5 = 9 вольт, регистратор жрет 1А, итого имеем 9Вт рассеиваемой мощности на регулирующем элементе схемы, это очень дохрена, в укромном месте уже не спрячешь а если спрячешь то возгорание машины гарантировано...

[owl]

L7805 по даташиту 1.5А, если замутить на мощном транзисторе с радиатором + делитель на входе (7 вольт получится) с падением перехода 0,6v - грется вообще не будет. Это так, на вскидку. Если подумать, придумается ещё много чего, пока у меня нет нужды этим заниматься.

[Александр_]

+ делитель на входе (7 вольт получится) с падением перехода 0,6v - грется вообще не будет.

Сложно что-то возразить так как видно полное незнание принципа работы линейного преобразователя....

По теме помех: они легко убираются, просто братья китайцы сэкономили на всем внутри. Я добавил на выходе блока керамический конденсатор на 1мкф, электролитический на 1500 мкф и дроссель на 100 мкгн, после этого пульсации питания на выходе преобразователя не более 20 мВ, на вход поставил дроссель на ферритовом кольце + конденсатор на 1000 мкф, после этого в сеть питания машины помехи полностью исчезли, ток потребляемый видеорегистратором по замеру составил 0.65А в режиме записи, нагрев элементов блока питания минимальный (еле теплые).

Блютус ресивер запитан от магнитолы через линейный преобразователь, потребляемый им ток 30мА, поэтому нагрев тоже минимальный, на входе преобразователя поставил дроссель на 50мкГн, теперь нет ни шумов ни писка, даже на максимальной громкости в паузах мертвая тишина.

[Александр_]

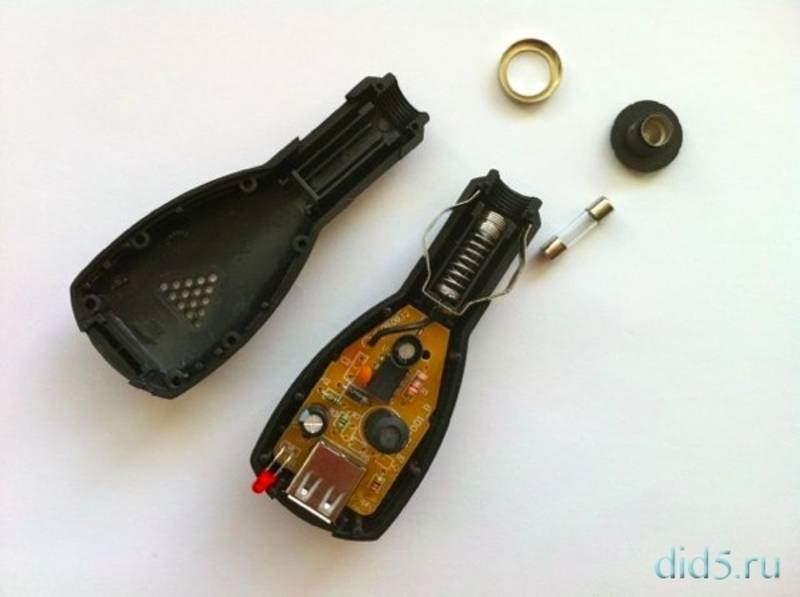

Вот картинки для опознания левака, если у вас внутри зарядки только микросхемка и маленький дросселек то вместе с регистратором она долго не протянет, будет дико греться и излучать помехи так, что радио не послушаете, доработка ее смысла не имеет, лучше выбросить и купить нормальную

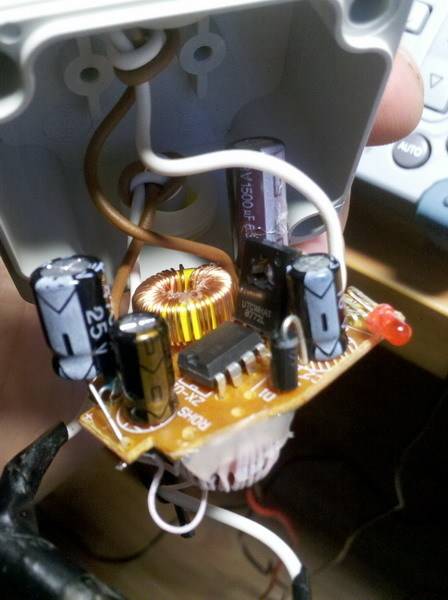

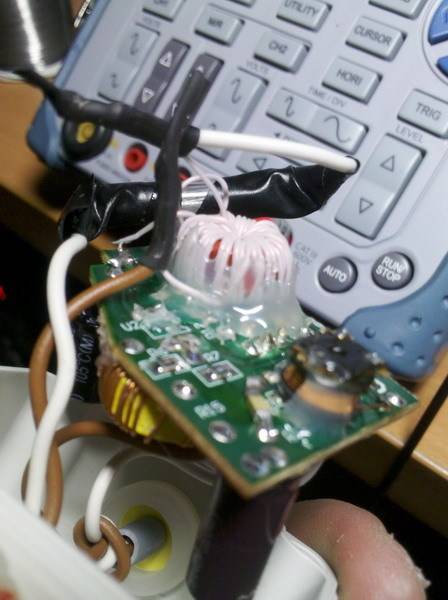

Вот так выглядит после доработки более менее нормальный блок, на плате индуктивность сделана на ферритовом кольце, кроме микросхемы преобразователя имеется внешний силовой транзистор, такая реализация выдаст честный 1А, но сэкономленный входной дроссель, выходной дроссель и недостающие конденсаторы надо допаять

Изменено 6 октября, 2012 пользователем Александр_

[owl]

Это не было секретом, что китайские производители массового производства экономят на комплектации. Раздувать тему по поводу лин. стабилизаторов смысла нет. Была необходимость, ставил, работали. Про помехи в кан шину (от преобразователей) первый раз услышал в эой теме, пока сам не увижу - не поверю. Помехи от этих преобразователей ещё могут идти по эфиру, решается экранированием, например аллюминиевым скотчем.

[Sergey_777]

Вот картинки для опознания левака, если у вас внутри зарядки только микросхемка и маленький дросселек то вместе с регистратором она долго не протянет, будет дико греться и излучать помехи так, что радио не послушаете, доработка ее смысла не имеет, лучше выбросить и купить нормальную Вот так выглядит после доработки более менее нормальный блок, на плате индуктивность сделана на ферритовом кольце, кроме микросхемы преобразователя имеется внешний силовой транзистор, такая реализация выдаст честный 1А, но сэкономленный входной дроссель, выходной дроссель и недостающие конденсаторы надо допаять

Вот вопрос если я за экранирую алюминиевым скотчем такой же блок питания на входе собиру всю эту схему о которой вы говорили помехи уйдут???

[Sergey_777]

Вот картинки для опознания левака, если у вас внутри зарядки только микросхемка и маленький дросселек то вместе с регистратором она долго не протянет, будет дико греться и излучать помехи так, что радио не послушаете, доработка ее смысла не имеет, лучше выбросить и купить нормальную Вот так выглядит после доработки более менее нормальный блок, на плате индуктивность сделана на ферритовом кольце, кроме микросхемы преобразователя имеется внешний силовой транзистор, такая реализация выдаст честный 1А, но сэкономленный входной дроссель, выходной дроссель и недостающие конденсаторы надо допаять

Вот вопрос если я за экранирую алюминиевым скотчем такой же блок питания на входе собиру всю эту схему о которой вы говорили помехи уйдут???да и примерную схемку сборки на вход можно? Параллельно тому конденсатору который уже стоит на входе или последовательно???
