Ребят, киньте ссылку на подключение линейных выходов на штатную магнитоллу RT3 с цветным дисплеем, машина пежо 407 3,0 2005г.в. А то мы что то напаяли, теперь магнитола греется и при перегрузке срабатывает защита.

[Димыч.]

Цитата

Ребят, киньте ссылку на подключение линейных выходов на штатную магнитоллу RT3 с цветным дисплеем

Чувак, ты дождался))



Мини-отчёт по выводу линейних выводов из RT3.

Спойлер

Для выведения линейных выходов и управляющего вывода Remote, нужно:

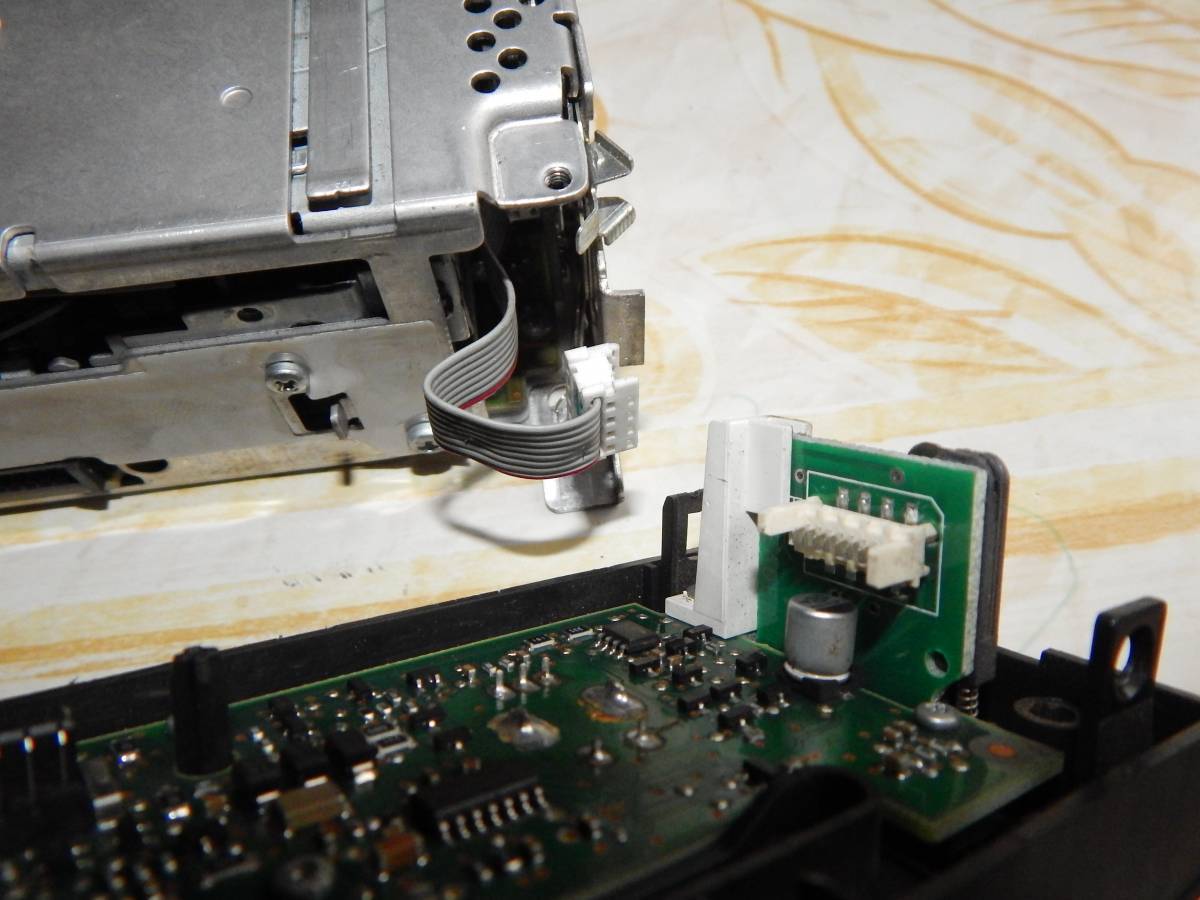

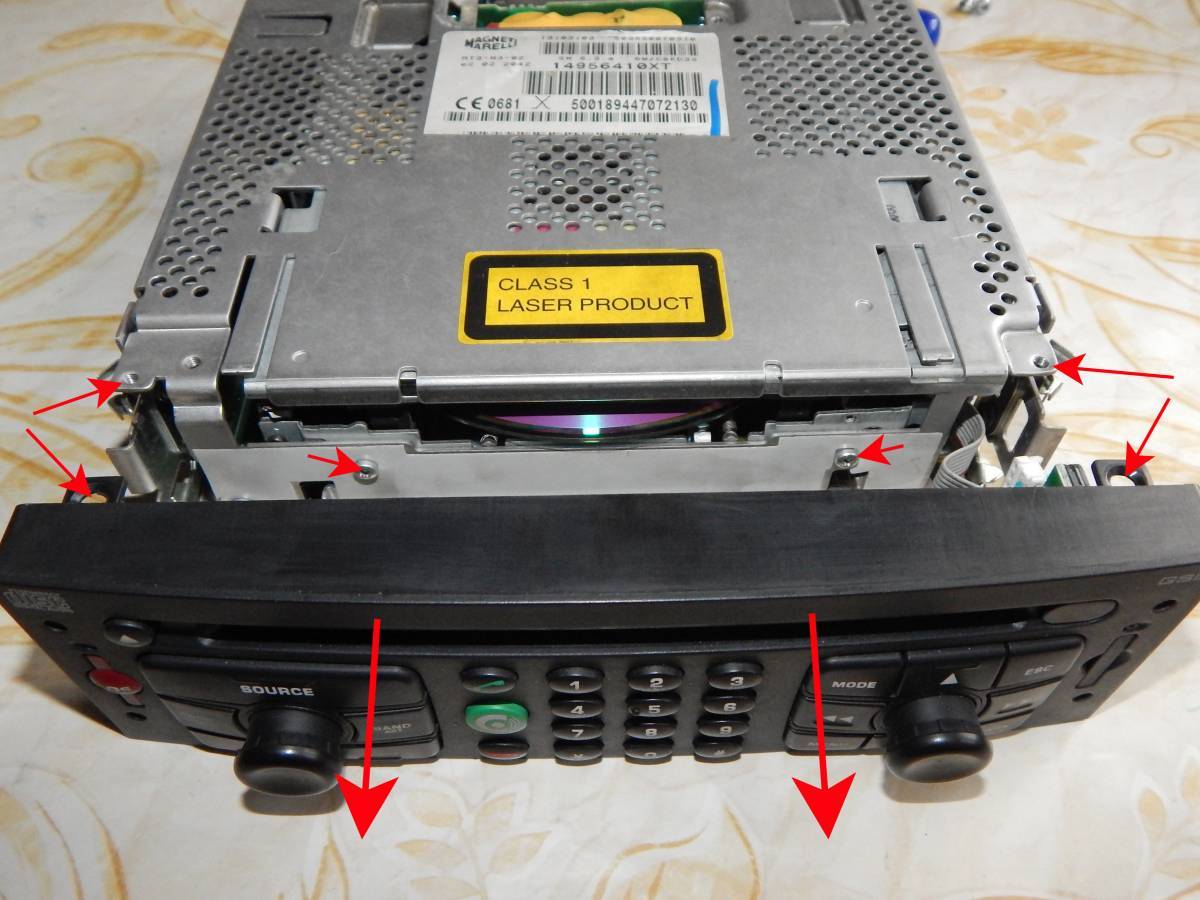

Разобрать магнитолу, сняв лицевую панель, открутив два винта сверху и поддев две защёлки снизу, после чего отсоединить разъём модуля сим-карты:

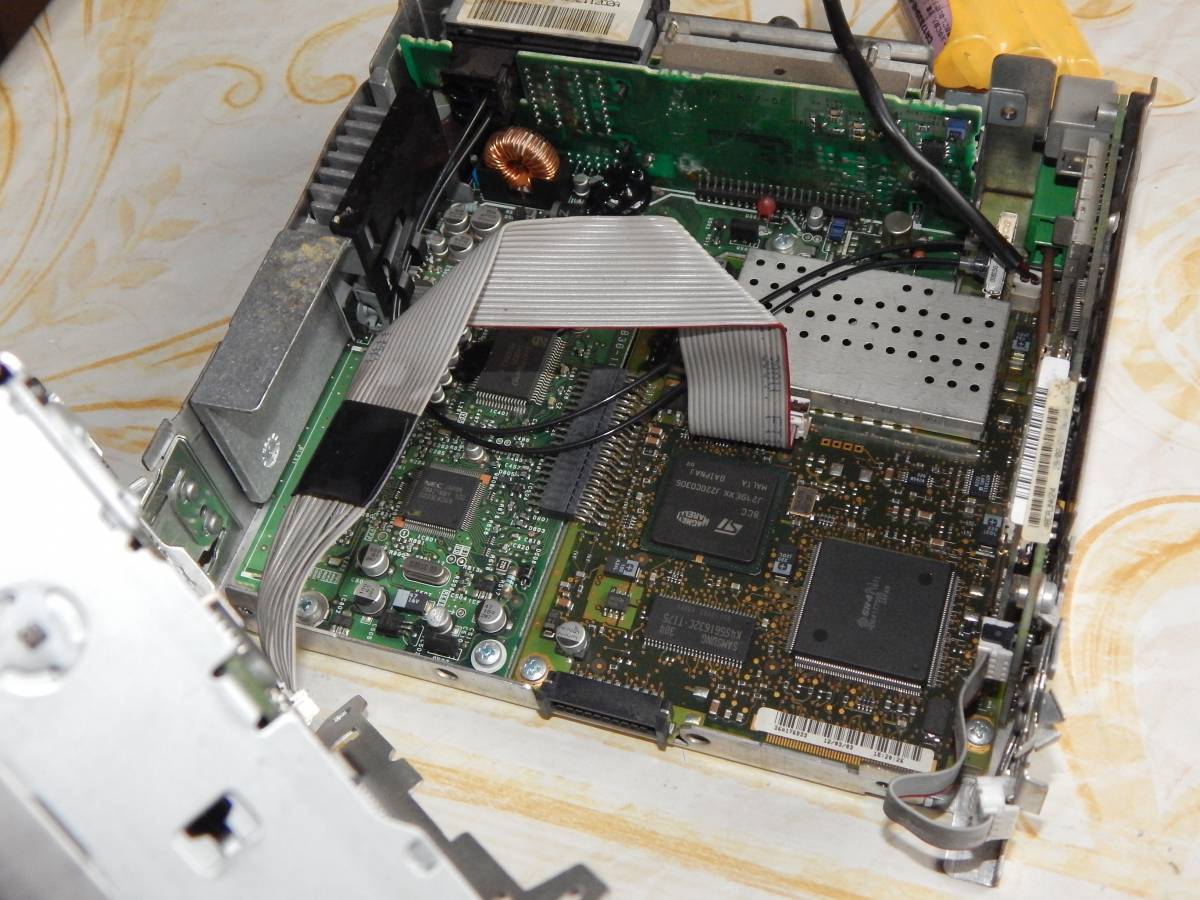

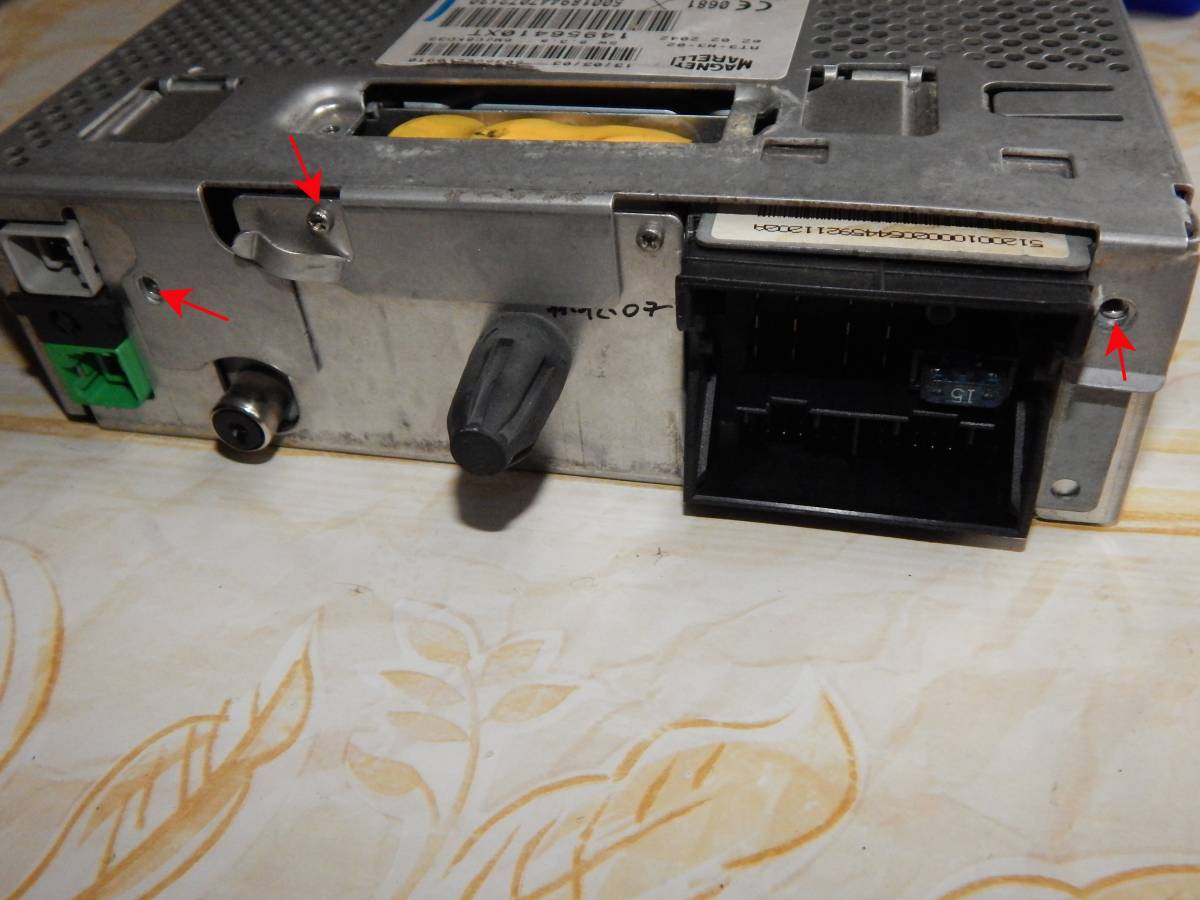

Открутить винт сверху, снять металлическую крышку аккумулятора, вынуть аккумулятор. Открутив два винта сзади и обозначенные ранее, винты спереди, снимаем верхнюю крышку вместе с CD-приводом, при этом отключается разъём CD-привода:

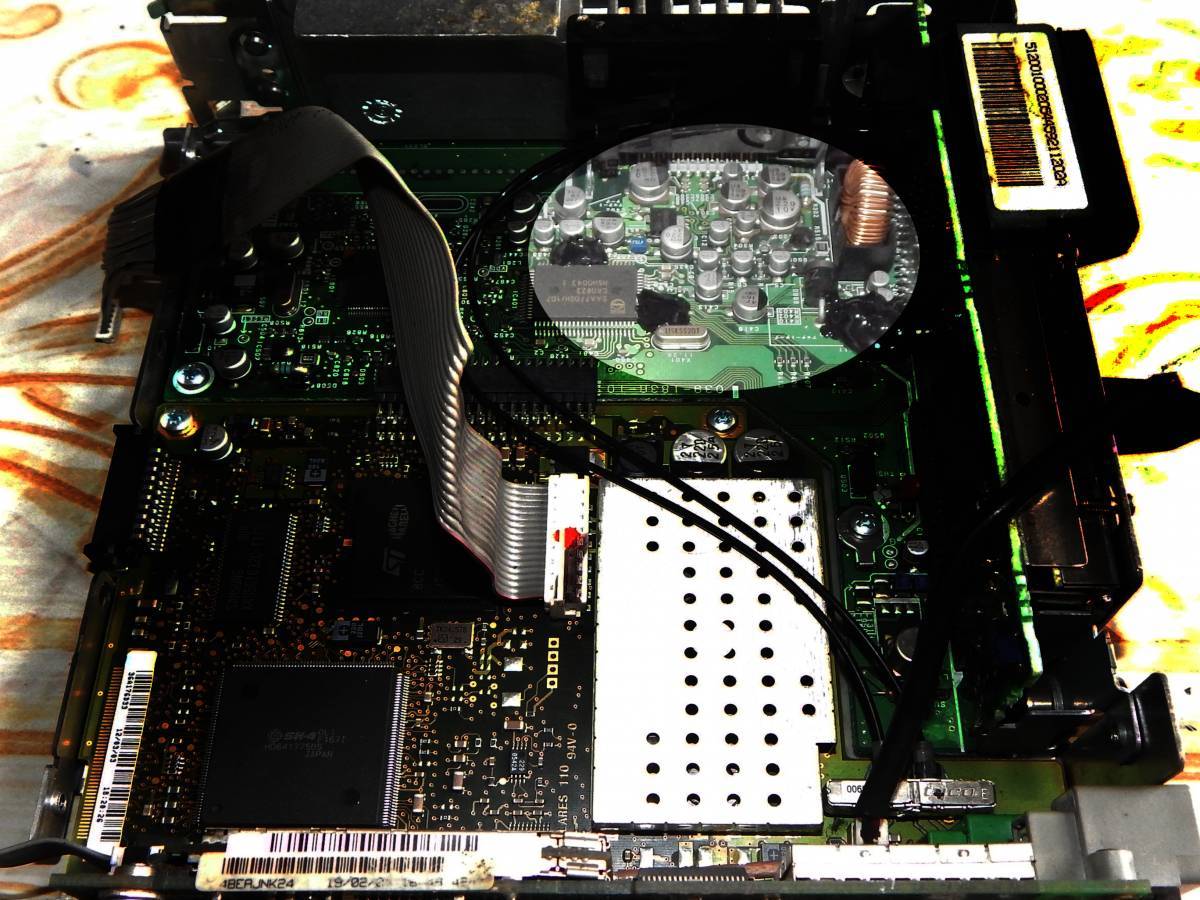

Получив доступ к платам магнитолы, ищем зону, в которой будут производиться работы:

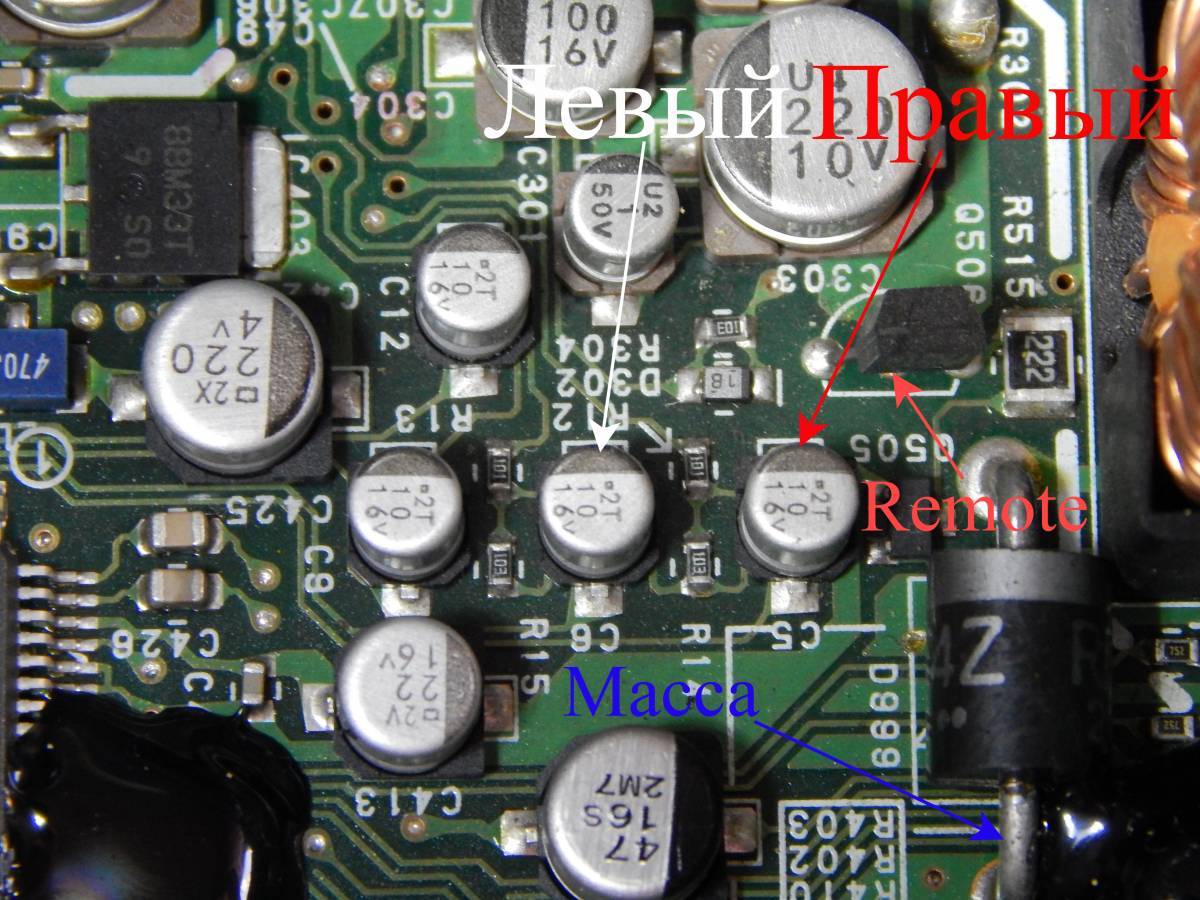

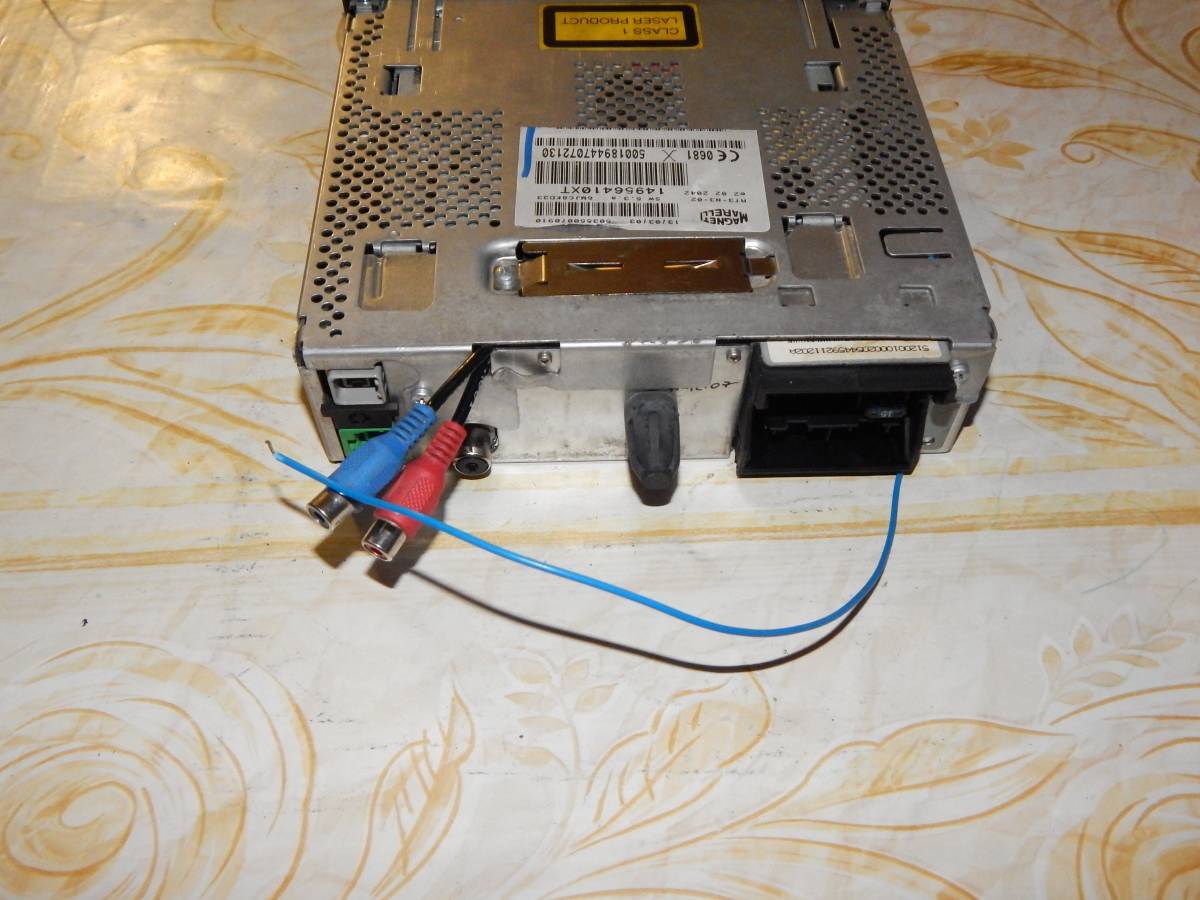

Остаётся припаять сигнальные провода линейников к минусовым выводам конденсаторов С5 (правый канал) и С6 (левый канал), провода массы можно припаять к катодному выводу диода, а управляющий провод Remote припаять к средней ноге транзистора. Всё, можно собирать магнитолу. В итоге получится примерно так:



[ZimaR]

Это фронты или тылы?

[Димыч.]

Какие хочешь, такие и выводишь. Хоть все сразу.

[ZimaR]

С5 и С6 это два канала, а там 4, к каким еще подпаиваться контактам?



[Димыч.]

Не корректный вопрос.

[ZimaR]

В отчете сказано что С5 и С6 левый и правый канал, в магнитоле 4 канала, еще 2 канала нужно) С12 и С9?



Изменено 11 июня, 2019 пользователем ZimaR

[Димыч.]

Сейчас уже не вспомню.

[ZimaR]

Просто если смотреть на радиодеталь то такие же это С12 и С9, по логике получается оставшиеся каналы...

[Димыч.]

На схему надо смотреть, что бы ничего не натворить.

[ZimaR]



Где взять схему? Может созвонимся?

Изменено 11 июня, 2019 пользователем ZimaR

[ZimaR]

Так я могу рассчитывать на помощь?

[Димыч.]

Схем у нас тут нет.

[ZimaR]

Может подскажете как быть?

[Daiver]

Найти схему в интернете. Скачать руководство и установить себе. Любой вариант.
