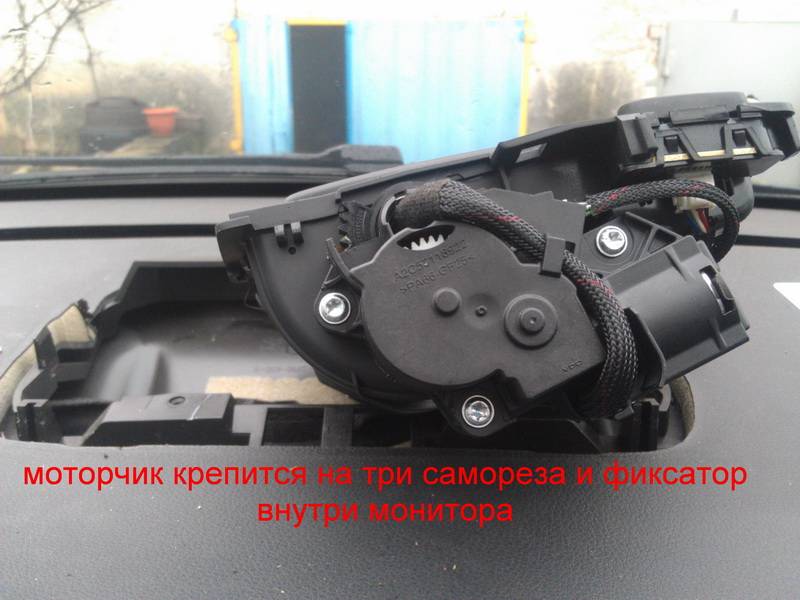

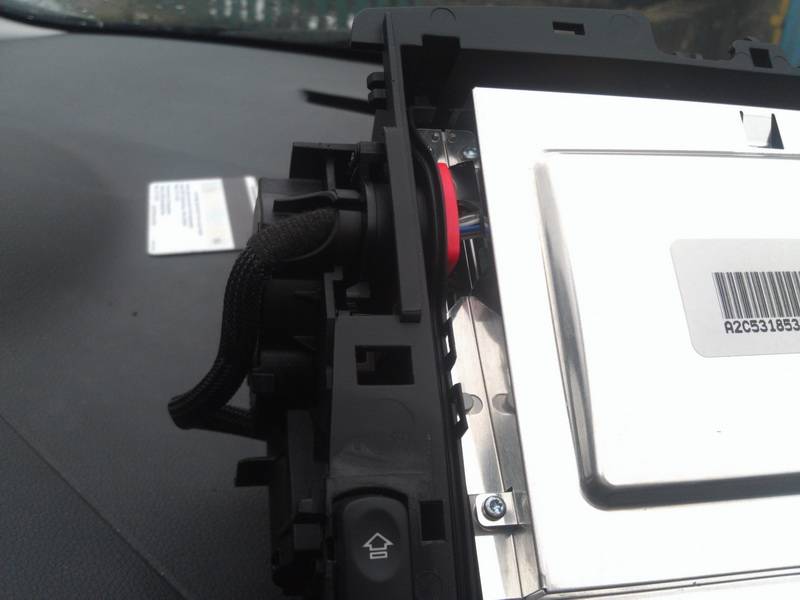

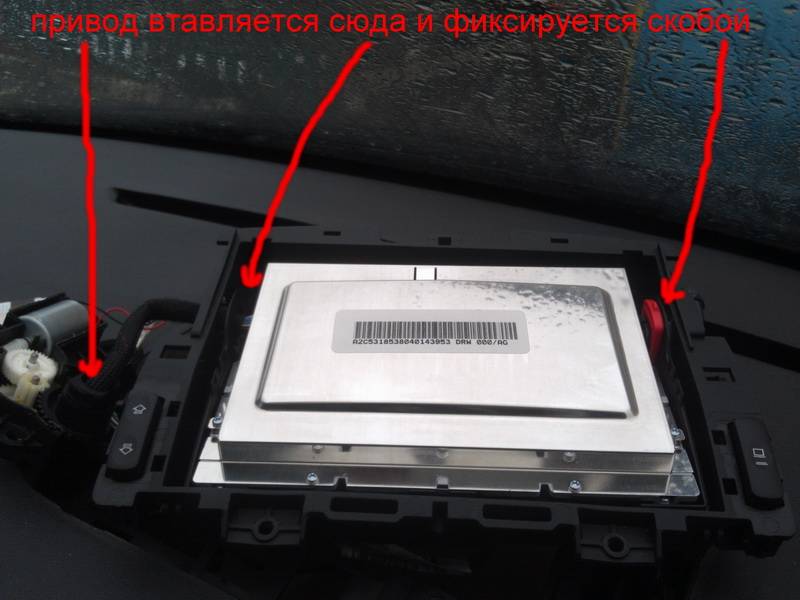

Пежо 3008. Выдвижной дисплей магнитолы RNEG. Разборка механизма привода дисплея. Фотоотчёт

[zag 219]

Такой вопрос,иногда подклинивает  экран раскладной. Будто шестеренки проскакивают. Сам пока не лазил.Может кто знает что поменять надо?





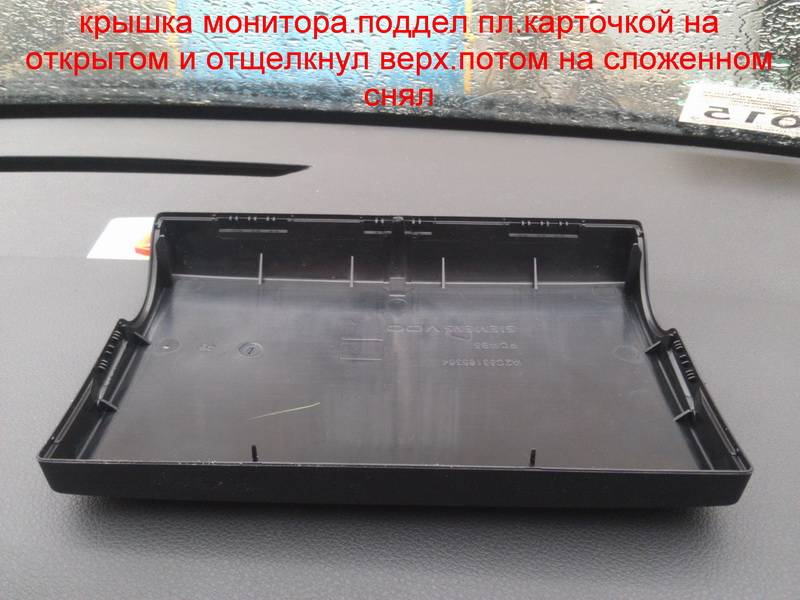

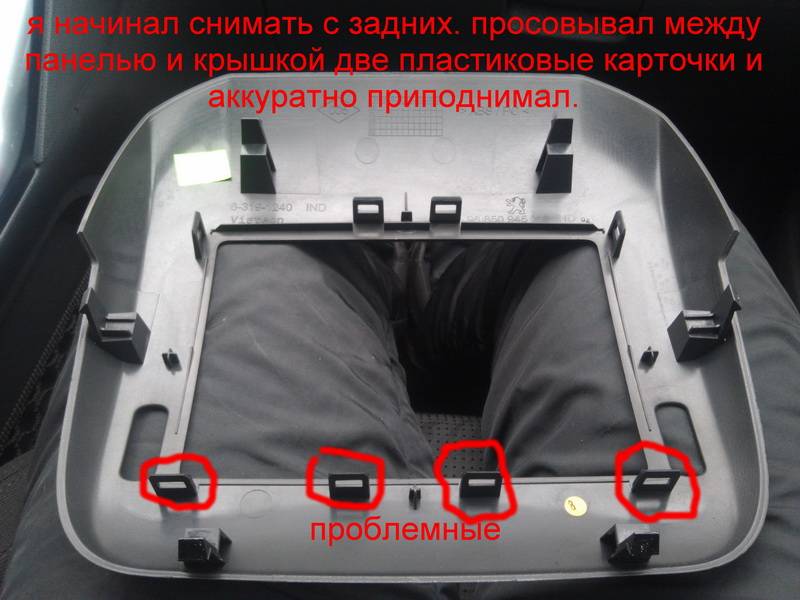

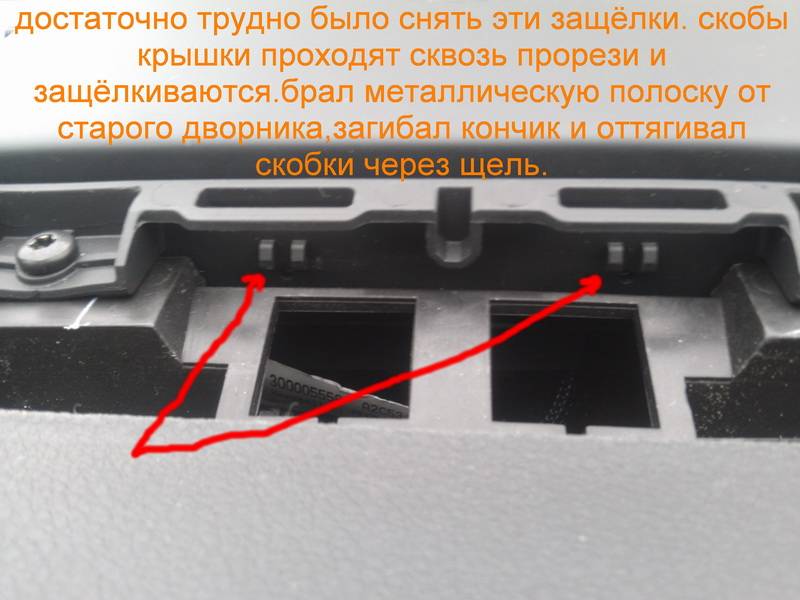

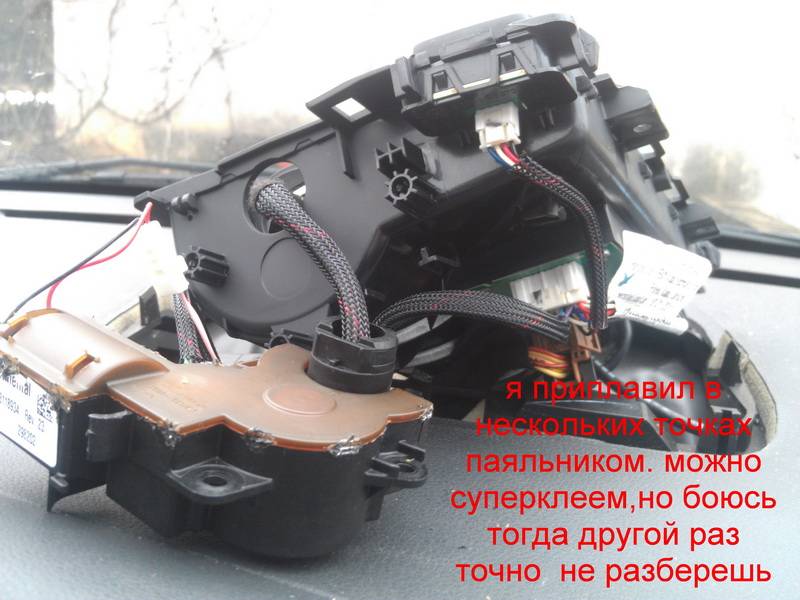

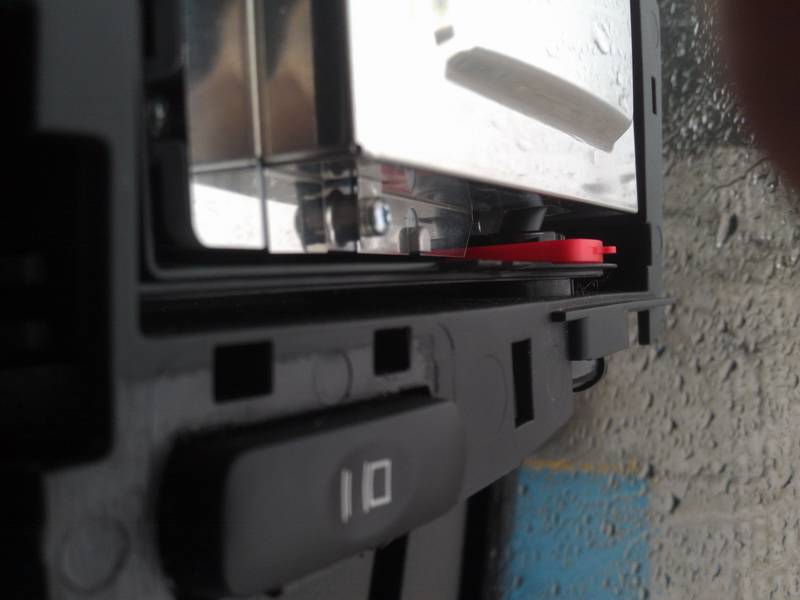

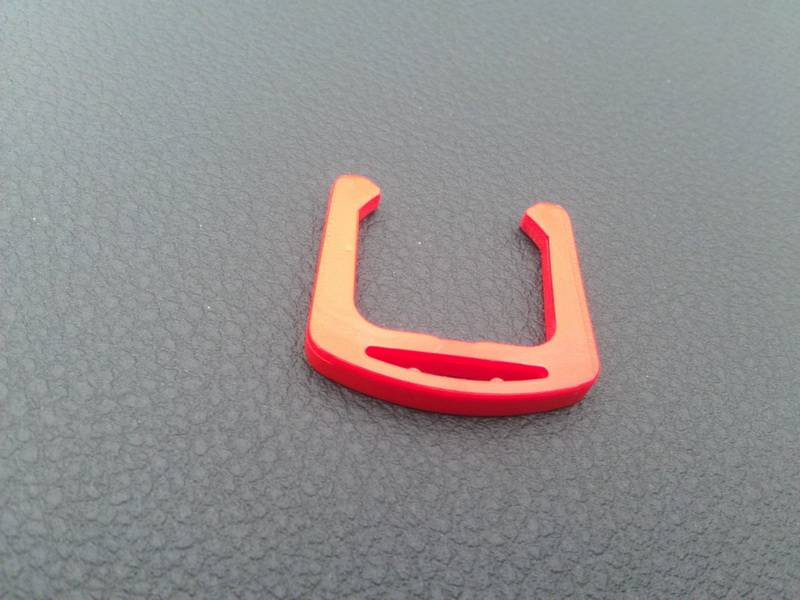

дошли руки. Разобрал,ничего не нашел и собрал обратно.Пока работает нормально.Что было-неизвестно.Ну и фотоотчет:































Изменено 3 ноября 2017 пользователем DJ BASS

[Romario1979 0]

Проблема та-ж После демонтажа и сборки проблема ушла?

[zag 219]

на какое то время. потом вернулась( неделю назад разобрал снова. найти источник пока не удалось. подложил под крышку,на ось промежуточной шестеренки ,кусочек пружинки от шариковой ручки. пока работает нормально... ждем-с...

[DJ BASS 339]

zag, отличный фотоотчёт!

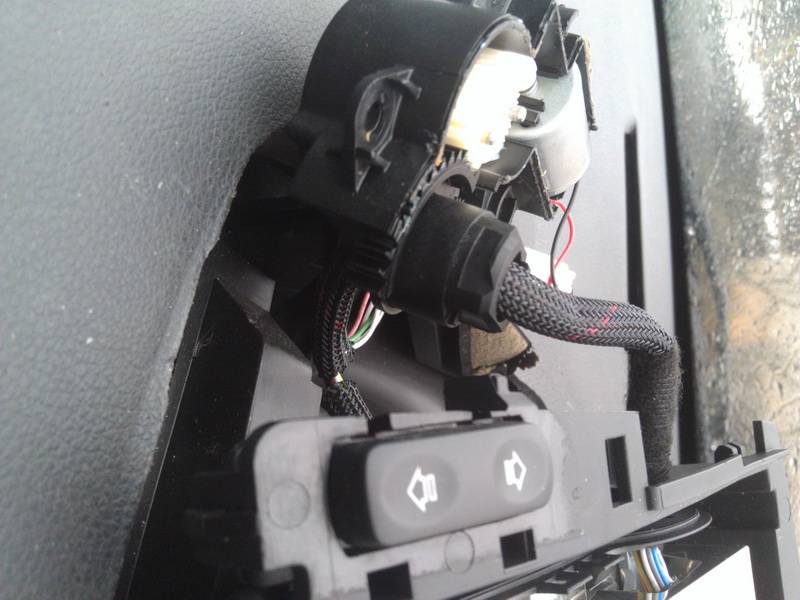

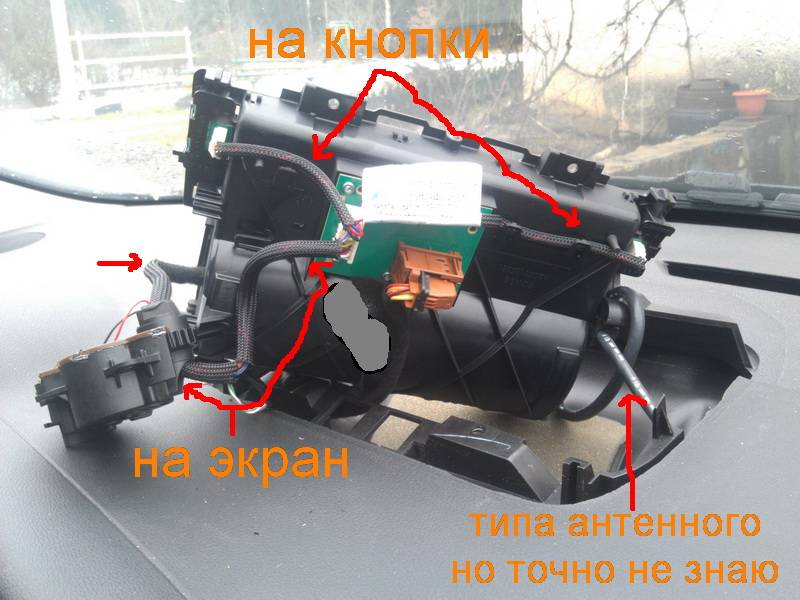

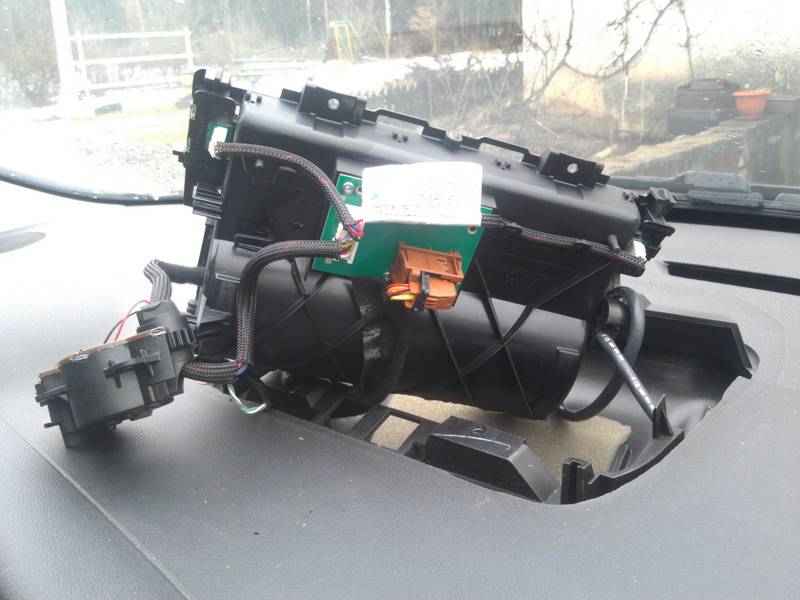

Подскажите один момент: посредством чего соединяется подвижная часть дисплея с основой - шлейф или жгуты в оплётке, которые видны на фотках (1, 9, 10) в месте изгиба при складывании экрана?

[zag 219]

спасибо! там жгут проходит сквозь ось привода. место,которое в сборе находится внутри привода и подвергается трению обмотано ниткой.





Изменено 22 апреля 2015 пользователем zag

[DJ BASS 339]

Спасибо, очень ценные фото.

Не пойму тогда, почему экран при раскладывании иногда меняет цветность - было 1 раз в прошлом году и 1 раз неделю назад. Складывание/раскладывание с кнопки ничего не меняет, глюк проходит при последующей заводке авто. Раньше думал, что там плоский шлейф как в телефоне-раскладушке (или слайдере). Провода с оплёткой вроде надёжные, может клеммы разъёмов шалят или причина вообще не в этом. Есть ещё какие предположения?

p.s. хитрые французы не додумались сделать как в Пежо-607: боковые зеркала складываются дополнительным нажатием на кнопку брелка. С экраном и "прицелом" можно было зафиксировать в раскрытом виде, а при необходимости закрыть с кнопки, а не открыть как сейчас. Утомляют эти жужжания, когда приходится заводить авто много раз, но и без этих экранов скучно, всё имхо, мысли вслух.

[zag 219]

хм... это интересная идея! конечно так было бы правильней. если проблема не уйдет, при следующей разборке попробую поколдовать с датчиком положения. может получится так и сделать)))

[zag 219]

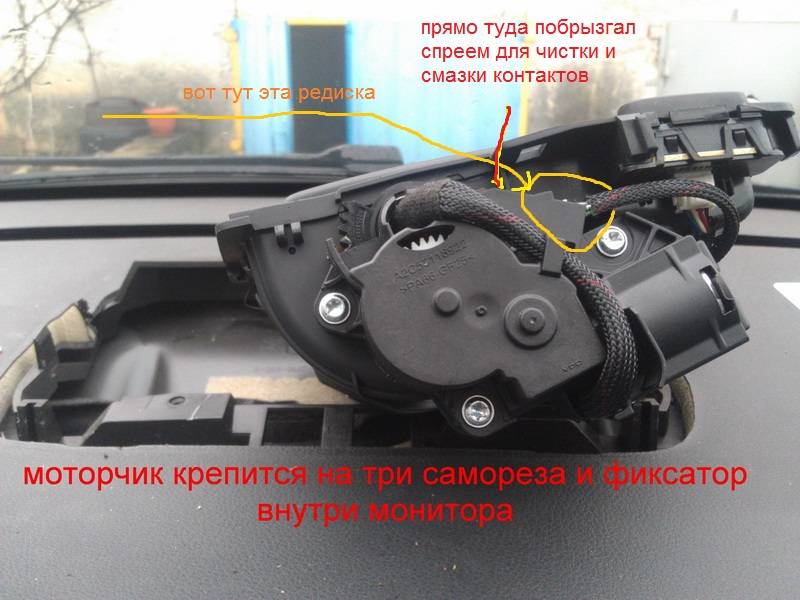

Cегодня снова воевал с экраном. Лето отработал и пошли глюки. Но теперь я на 90% уверен, что дело в датчике положения. Потому, как экран мог при заводке открыться и на половину закрыться обратно и т.д.  Побрызгал прямо в этот механизм датчика спреем для чистки контактов и все наладилось))) Вопрос на сколько...

[zag 219]

Ненадолго   задолбал меня этот экран! Вроде и ломаться нечему, а толку не добиться...

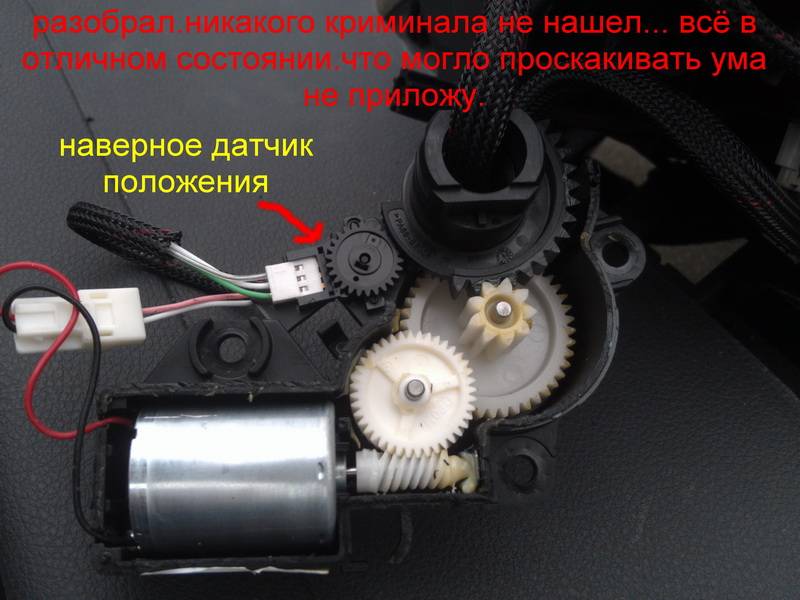

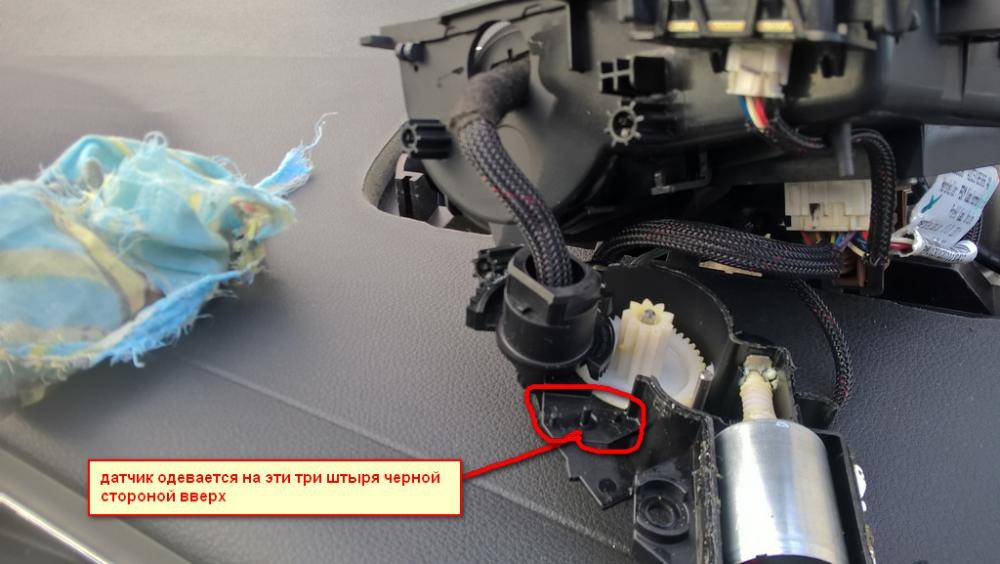

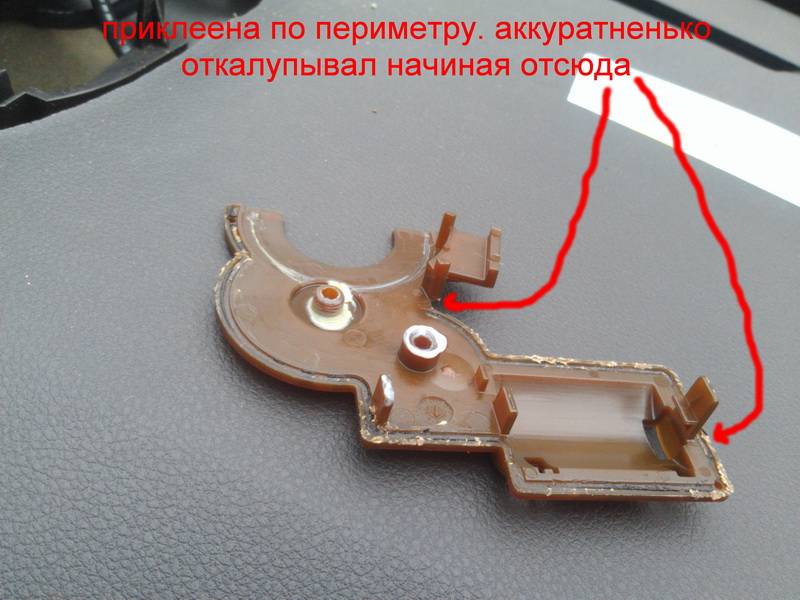

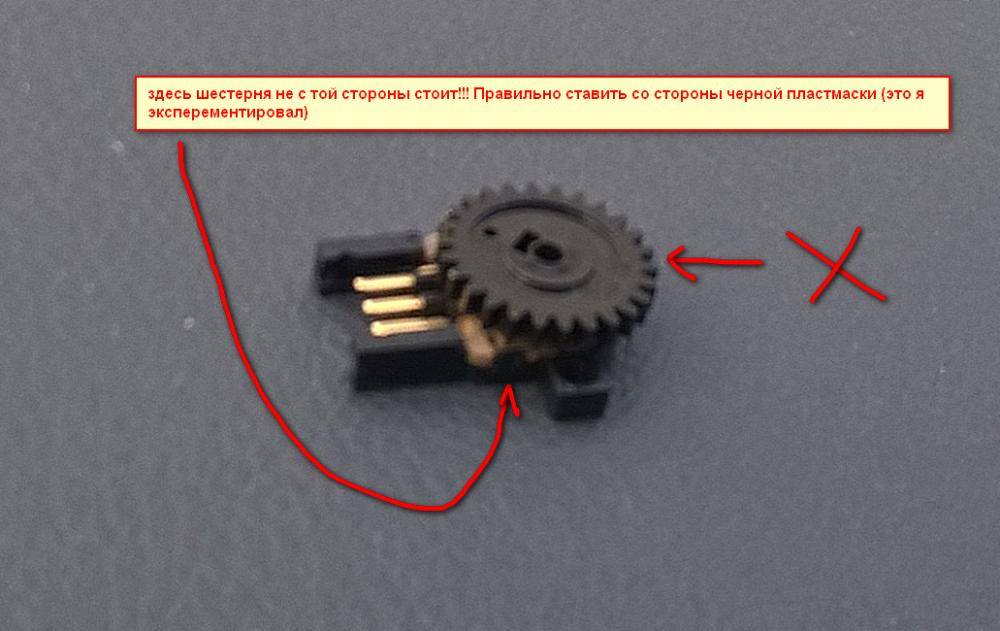

Разобрал датчик положения - нет там нихрена, что может глючить...   все разборное, только аккуратно!!!

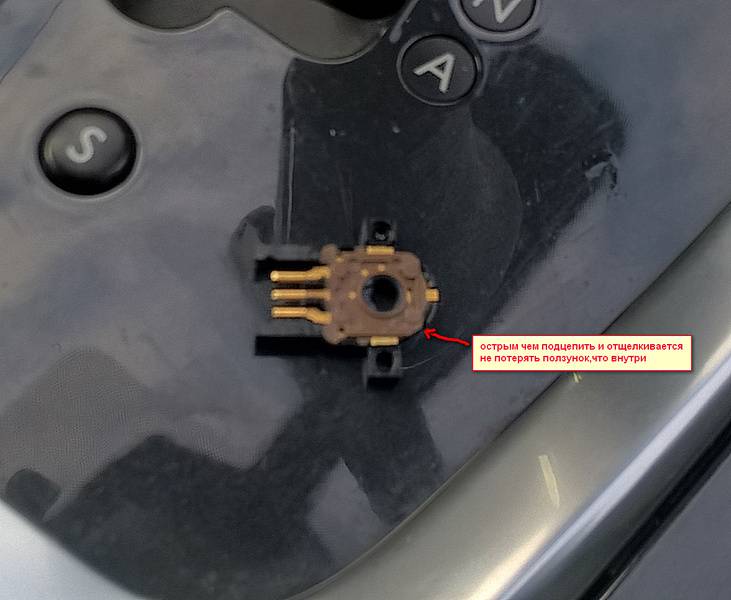

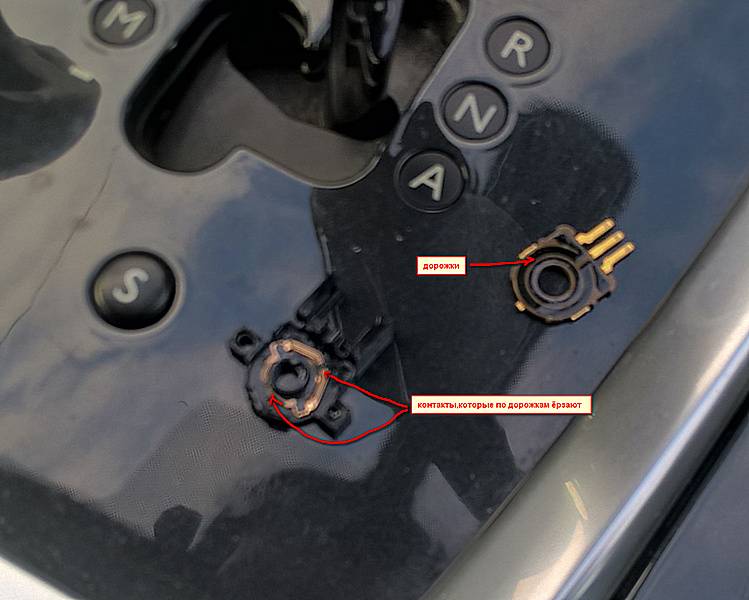

фото хреновые, но основное понятно. Подогнул контакты, что ёрзают по дорожкам...

 да,перед разборкой желательно пометить,как оно все стоит!

[DJ BASS 339]

Возможно выработка на дорожках как в переменных резисторах.

Может графитом каким намазать для лучшего контакта?

[zag 219]

да, фиг его знает с виду - как новое все... Уже не склеивал), подложил кусочек уплотнителя, чтоб прижимал крышку к корпусу. Пока работает, ждем дальше)))

[Дмитрий 0]

Ну и как результат в борьбе с экраном? У меня та же проблема. И бесит неимоверно. Если бы можно было его оставлять в открытом положении, то и неплохо бы. Но как?

[zag 219]

дергаться и заклинивать в полуоткрытом состоянии перестал. Периодически, при включении зажигания - открывается, наполовину закрывается и сразу открывается обратно. Но это без рывков и совсем не напрягает)))

[albin212 23]

Есть способ оставить экран в открытом положении:
1) Заставляем экран автоматически открыться полностью или можно надавить на дальнюю часть экрана и открыть его вручную
2) Отключаем разъем:

3) Достаем из разъема Pin 3 - CAN "+"

4) Подключаем разъем обратно

PROFIT=)

[Дмитрий 0]

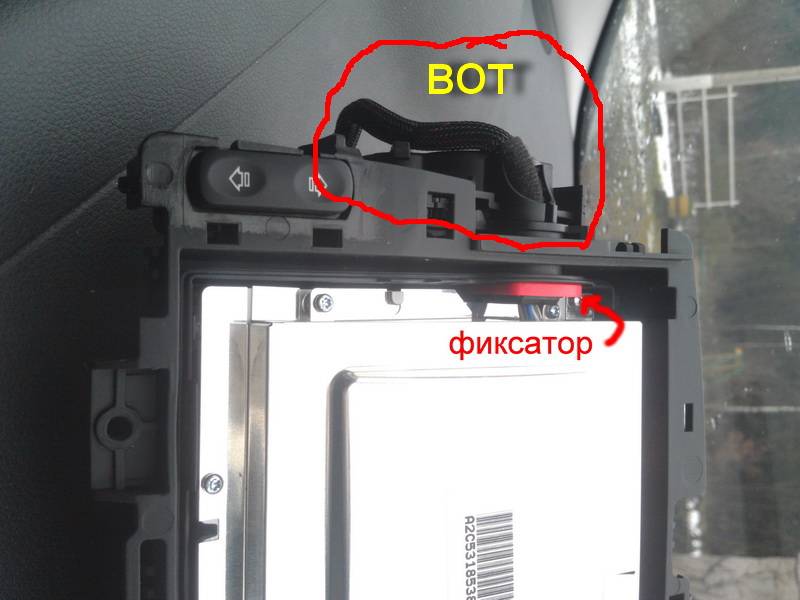

Спасибки за инфу! Кстати, похоже что причина таки не в шестеренках и датчике положения. На французских форумах нарыл инфу, что причина в том, что изоляция провода, входящего сбоку в экран, изгибается и цепляется при повороте. Для устранения надо надеть какую-нибудь втулку на провод в месте входа в пластик, Я у себя попробовал  - помогло. Не знаю, как в будущем, но пока экран работает как никогда. Как вариант, можно попробовать освободить провод из фиксатора на моторчике, чтобы он в месте входа меньше изгибался.

[Дмитрий 0]

Вот примерно так дело обстоит http://www.forum308.com/viewtopic.php?f=27&t=6168

[zag 219]

​с таким успехом можно просто открыть экран и скинуть фишку с моторчика. А мы не ищем легких путей)))

[albin212 23]

Мне с такой проблемой экраны не попадались, поэтому в чём там причина не разбирался. Попадался экран когда при открытии картинка мерцала или пропадала, проблема оказалась в переломанном проводе LVDS в месте изгиба (когда экран открывается и закрывается). Длина его была достаточной, чтобы кусок на конце провода вырезать и припаять все конакты обратно к разъему. Проблема ушла и прошел уже где-то год.

[kerowca 0]

Здравствуйте! не могли бы Вы уточнить где находиться этот провод, может есть фото? у меня та же проблема при открытии и тряске картинка мерцает, пропадает появляются зелёные разводы.

Изменено 16 августа 2017 пользователем DJ BASS

[albin212 23]

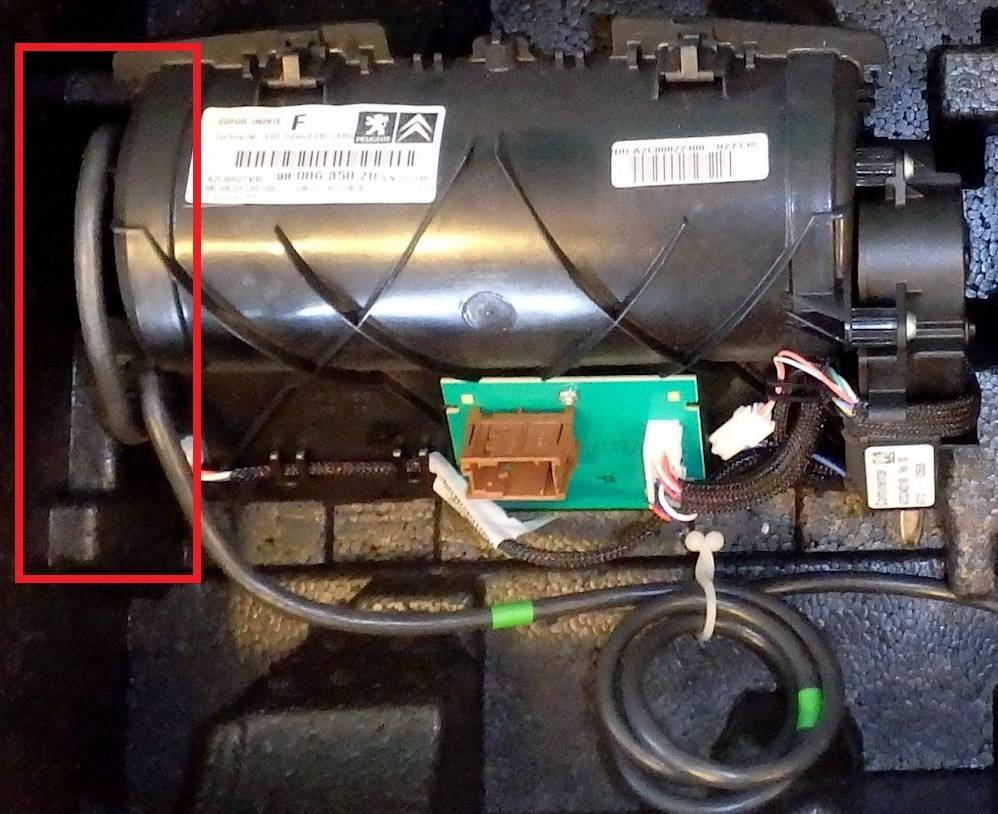

Нужно снять дисплей. Там будет видно место изгиба провода LVDS, когда экран открывается и закрывается.

Изменено 21 августа 2017 пользователем DJ BASS

[kerowca 0]

Спасибо за ответ, уже устранил. В месте изгиба была переломана оплётка и оранжевый провод,кстати на бумажной бирке на проводе написано *Made in Ukraine* Машина конец 2012 года.Да и дисплей у меня после принудительного закрытия кнопкой,при последующих заводках не открываеться автоматически,значит какая то память присутствует.

[co_ol_er 3]

Похожая проблема и у меня (((

Может кто помочь с решением проблемы?

[DJ BASS 339]

Нужен совет или очная помощь? Как устранить всё расписано.

[co_ol_er 3]

Снял верхнюю крышку достал из стопор жгут, вроде помогло. Пока спасибо ))

Изменено 1 октября 2017 пользователем DJ BASS

[kerowca 0]

Всем привет! Продолжаю бороться с кабелем,пайка плохо помогает,хочу полностью его заменить.Подскажите пожалуйста где можно купить оригинальный(новый.б/у) или может кто перепаевал разьёмы,реально ли самому перепаять? и какой кабель для самоделки купить? Спасибо.

[albin212 23]

Я перепаивал, работает без проблем. Кабель можно сделать самому из провода МГТФ, скрутив по парам 8 проводов.

[kerowca 0]

Я разбирал штекер с одной стороны-очень маленькие отверствия,нужен тонкий паяльник,или там можно как то по другому? Сама пластмасовая колодка разборная? Опишите пожалуйста весь процесс, я в пайке как то не очень)

Изменено 18 апреля 2019 пользователем kerowca
дополнение

[albin212 23]

С самого разъема нужно иголкой 8 пинов достать, потом спокойно припаять к ним провода и вставить обратно в разъем

[kerowca 0]

Спасибо,буду пробовать.

[Aram999 0]

@albin212 Не могу найти кабель LVDS . Фото вы кинули я не смог найти это место. Опишите подробней если не трудно. Этот кабель заходит с задней части монитора. Когда я его трогаю картинка появляется. Когда заднюю  крышку чутка приоткрываю картинка опять появляется. Я не пойму где что паять. Опишите кому не трудно. Заранее спасибо.
