кто подскажет. в правой двери  пежо 806 есть заводской разъем для подключения подсветки двери,а в левой нет такого. только коробочка голубого цвета с большим разъемом подключенным к ней ,а как подключить  в левой двери  подсветку двери

[punk2904]

Смотрел я по вину....В итоге вопрос остаётся открытым (см выше) че у меня там за разъемы и для чего на заводе закинуты...



Интересно... Гляну завтра, есть ли у меня там что-нибудь этакое!?...

[korkot]

Сегодня нашёл ещё пару не подключенных справа под бардачком .

Куда должны подключаться и за что отвечают ?

По поводу разъёмов под бардачком сам отвечу цитатами из найденного - может кому ещё пригодится :



1. Два разъема под бардачком идут на блок иммобилайзера чип ключа и штатную сигнализацию, теоретически без этого блока машина не заведется.



2. Как такового блока BSI в этой машине нет, есть модуль внутреннего освещения в нем же иммобилайзер и центральный замок ,находиться он за бардачком, достаётся без снятия бардачка он и отвечает за работу центрального замка



3. Это и был центральный замок управляемый ключом все двери отпирались и запирались при повороте любой из личинок ключом либо по нажатию кнопки на ключе.Так же блок отвечал за освещение салона при открытии дверей.И пассивную сигнализацию без родного ключа путём замыкания контактов мотор не должен заводится в случае попытки угона.



Пред идущий хозяин по ходу повырезал слишком много "лишних" на его взгляд вещей.

А я голову ломаю и пытаюсь починить. Оказывается  чинить то нечего - блок отсутствует,а мотор подключен как то в обход этого блока.

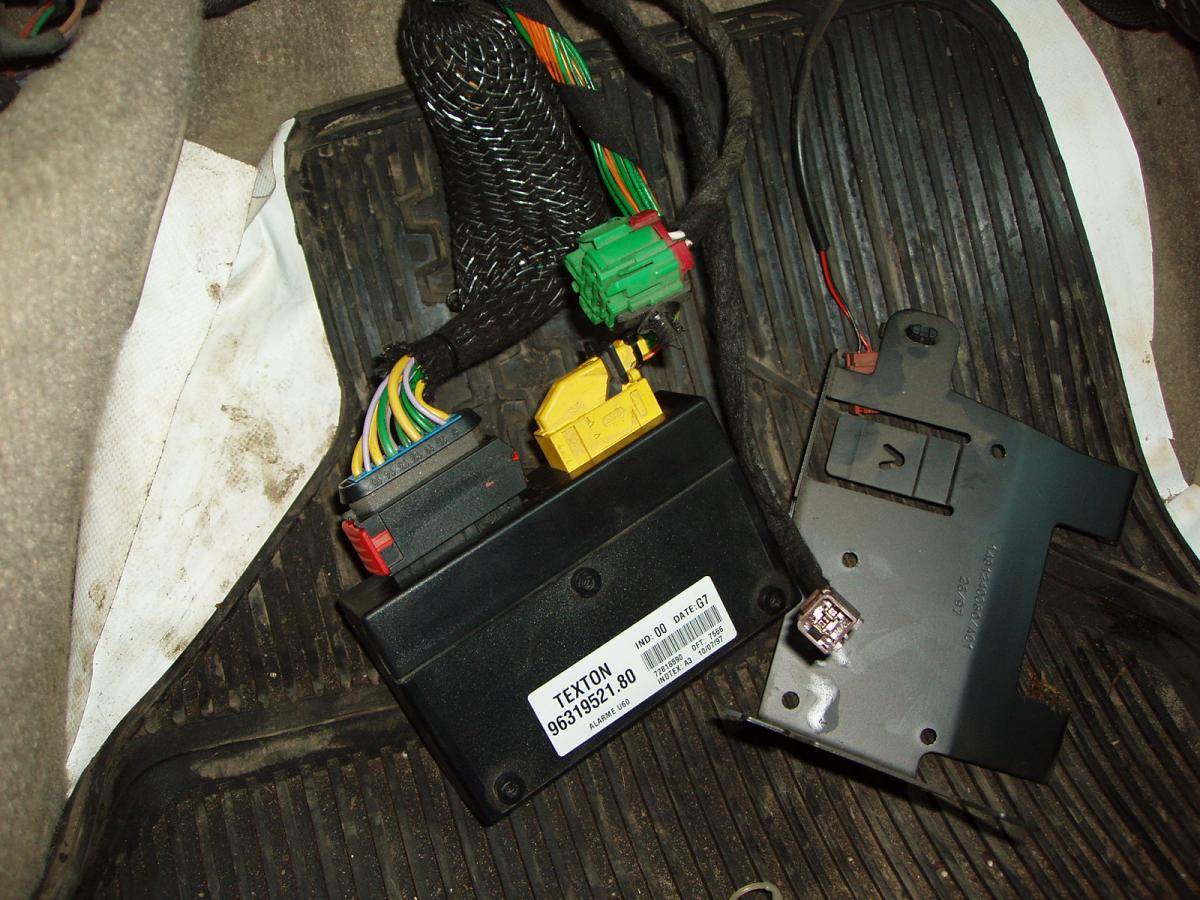

Фото блока который там должен быть прикрепил

Изменено 10 февраля, 2015 пользователем korkot

[korkot]

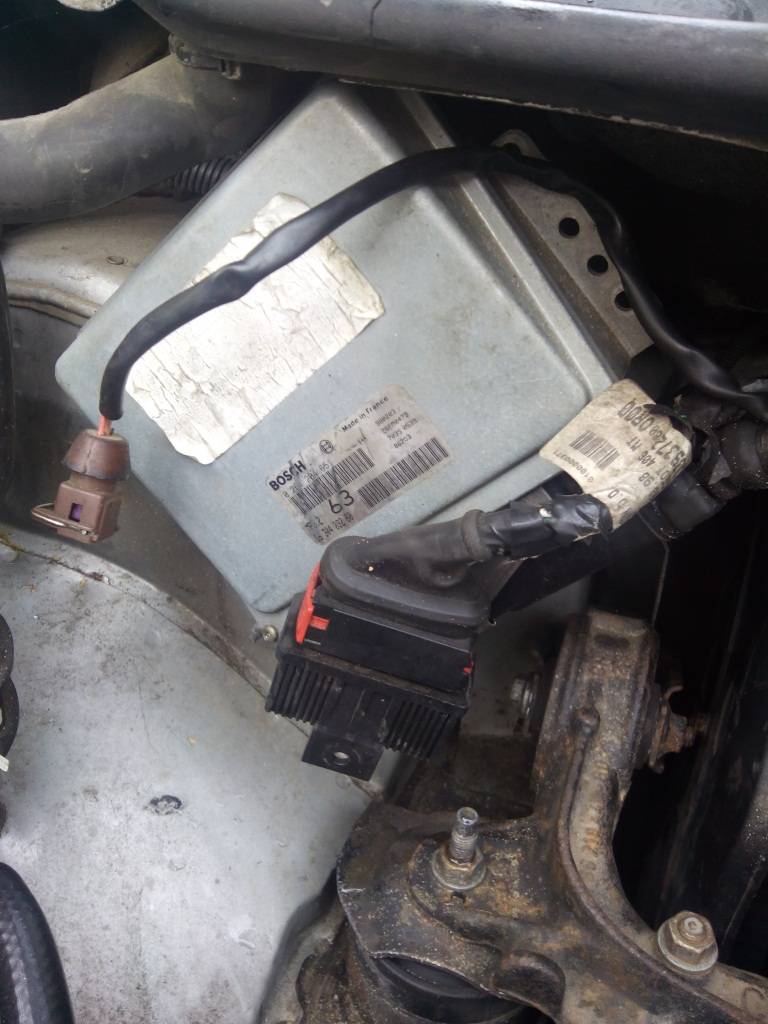

Посмотрите кто ни будь куда должен идти этот разъём ?

Расположен рядом с блоком управления двигателем

[korkot]



Сегодня нашёл ещё пару не подключенных справа под бардачком .

Куда должны подключаться и за что отвечают ?

По поводу разъёмов под бардачком сам отвечу цитатами из найденного - может кому ещё пригодится :



1. Два разъема под бардачком идут на блок иммобилайзера чип ключа и штатную сигнализацию, теоретически без этого блока машина не заведется.



2. Как такового блока BSI в этой машине нет, есть модуль внутреннего освещения в нем же иммобилайзер и центральный замок ,находиться он за бардачком, достаётся без снятия бардачка он и отвечает за работу центрального замка



3. Это и был центральный замок управляемый ключом все двери отпирались и запирались при повороте любой из личинок ключом либо по нажатию кнопки на ключе.Так же блок отвечал за освещение салона при открытии дверей.И пассивную сигнализацию без родного ключа путём замыкания контактов мотор не должен заводится в случае попытки угона.



Пред идущий хозяин по ходу повырезал слишком много "лишних" на его взгляд вещей.

А я голову ломаю и пытаюсь починить. Оказывается  чинить то нечего - блок отсутствует,а мотор подключен как то в обход этого блока.



Фото блока который там должен быть прикрепил



На свою беду забрал у бывшего хозяина этот блок ,приехал домой и подключил.

Заработали плафоны салона . На кнопки на ключе реагирует,мотор запускается-обрадовался, но при закрытии дверей тут же отпирается .Опытным путём понял что не работает контакт на водительской двери при повороте личинки не реагирует..(На левой двери реагирует и тут же открывается)

Радость была не долгой.Мотор заглушил Так как машину запереть не получалось снял блок обратно и решил завести .

В итоге стартер крутит мотор не заводится.

Воткнул блок обратно но картина не поменялась.

Что делать ? Как заставить мотор запускаться ? Как понял сработала блокировка от угона

Может кто знает подскажите пожалуйста!

[WASEK]

Здравстуйте! Подскажите пожалуйста как называется и для чего нужна эта деталь насоса?

[Димыч.]

Это демпфер. Нужен для плавного сброса газа.

[sanjapv]

В итоге стартер крутит мотор не заводится.

Воткнул блок обратно но картина не поменялась.

Что делать ? Как заставить мотор запускаться ? Как понял сработала блокировка от угона

Может кто знает подскажите пожалуйста!



Помогите. Пежо 806,2000г.в,16кл,136л.с. Вставил ключ,повернул, загоралась понель,мотор крутит,но не заводится( как будто нет искры),достал ключ,а понель горит(но тускло). Снова включил зажигание, бензонасос качает, двигатель мослает,но даже нет пробы завестись. Снял клему с аккумулятора ,попробовал ещё раз, всё тоже самое. Ещё, с ключа кнопкой не закрывалась и лампочка иммобилайзера горела постоянно. Через минут 10 мучений достал ключ и приборка погасла, вставил ,завелась... Кто знает что это было?

[Димыч.]

Просто глюк. Не надо беспорядочно скидывать клеммы с акб.

[sanjapv]

Спасибо. Есть ещё ошибка по двигателю- Р0204; Р0325; Р0340 из этого я понял что нужно менять датчик положения распредвала . Или дайте совет по ошибкам. Спасибо. Пежо 806. 16 кл. 136л.с. 2000г.в.

[патроль]

3 часа назад, sanjapv сказал:

Пежо 806. 16 кл. 136л.с

Это что, марка двигателя?

[Димыч.]

@sanjapv возможно, нарушение изоляции в жгуте от ЭБУ к датчикам двигателя. 0204 обрыв или кз в цепи 4 форсунки; 0325 обрыв/неисправность датчика детонации; 0340 обрыв/неисправность датчика положения распредвала.

@патроль RFN

[sanjapv]

Жгут ЭБУ - это где посмотреть?

[Димыч.]

Хватайся за проводку форсунки и вперёд по ней к "мозгам".

[sanjapv]

Спасибо!

[Ssergievich]

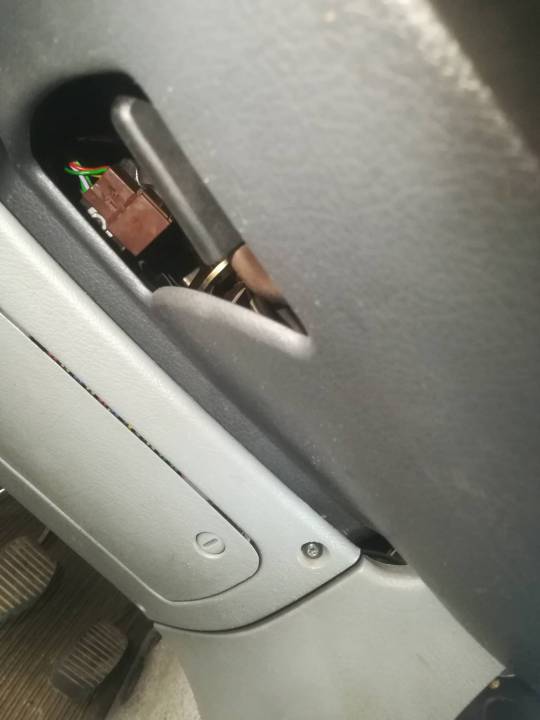

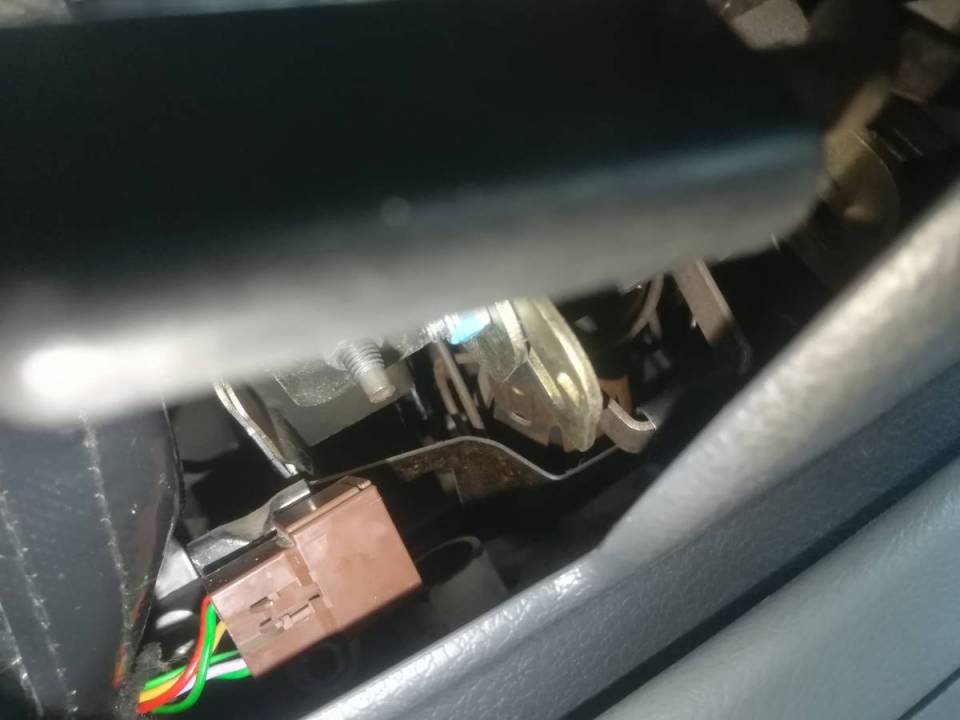

Всём привет! Вопрос. Что за разъём?

[лёха3]

привет круиз есть,и по вин коду но разьем я найти не могу.наверно предхоз куда то запрятол.

[Serjinio]

Не знаю поможет или нет но у нас те-же яйца только проводка штатная https://www.drive2.ru/l/7641973/ я смотрел у себя peugeot 806 2.0hdi 2001 надо 1.кнопка 2.рычаг. 3реле.4концевики  на тормоз доп и на сцепление.

5lexia 3активировать круиз контроль.

[Димыч.]

@Ssergievich какой двигатель (код)?

[Serjinio]

Вопрос где найти рычаг круиза? Кнопку. Концевики видел на eBay.

[Ssergievich]

Мотор 2.1. Разъемчик у 406 белый плоский. Кто нибудь такой видел у себя? А рычаг на бушке хотя бы  с того же 406.

[Serjinio]

Вот ещё инфа про круиз

https://www.ilcats.ru/peugeot/?function=getParts&model=1PU6&body=B0DAF&engine=B0F2Y&group=FCT0500&subgroup=FCT0334&subsubgroup=FCT0344&part=U60F666G01A

[punk2904]

@Ssergievich , чисто внешне разъём на вашем фото похож на разъем круиза...
И точно знаю, что был у знакомого когда-то 806 с мотором 2.1 и штатным круизом. 100%.
Так что всё имеет место быть.
Но на счет схем и проводов полностью согласен с Димычем.

Изменено 16 июня, 2019 пользователем punk2904

[Ssergievich]

Да, на фото разъём лапки круиз-контроля. Вопрос закрыт!

[gaechka]

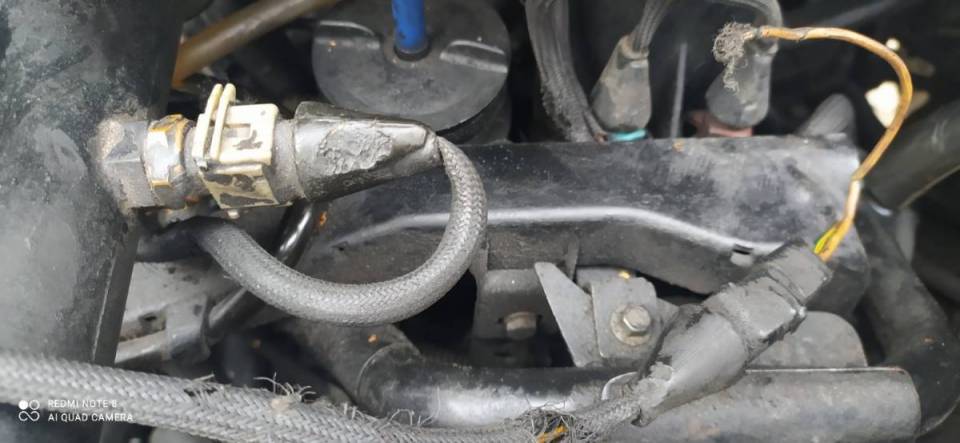

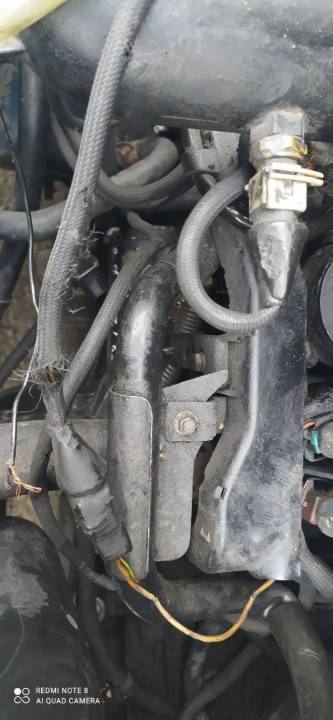

может  кто то хорошо знает  двс 2.1 тд  нужно  пару  разьемов определить

[gaechka]

23 часа назад, gaechka сказал:

может  кто то хорошо знает  двс 2.1 тд  нужно  пару  разьемов определить

[zmeyy]

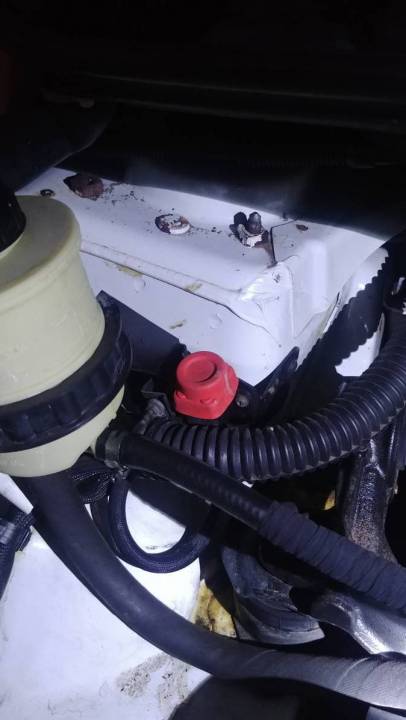

Подскажите что это за красная хрень возле бачка ГУР, снизу подключен разьем с двумя проводами, авто пежо 806 2.0 бенз. 8 кл.

[Димыч.]

Инерционный выключатель. При ударе отрубает питание бензонасоса.

[zmeyy]

Спасибо.
