Народ ,может кто знает можно ли сделать линейный вход в такой магнитоле .

vdo RD3-00 22RC280/65S

В данной магнитоле не реально сделать линейный вход. Затраты будут великИ.

[Diesmachine]

Ребят, вопрос, где найти управляющий провод +12. Чтобы при включении магнитолы появлялось напряжение а при ее отключении исчезало. Прозванивал провода на магнитоле и выводах чейнеджера. нечего не помогло, т.е. напряжение появляется, а потом не пропадает ннн-ое время.

Тупо ставить тумблер не охото. нужно только при включении магнитолы, может кто подскажет.

[Professor]

Ребят, вопрос, где найти управляющий провод +12. Чтобы при включении магнитолы появлялось напряжение а при ее отключении исчезало. Прозванивал провода на магнитоле и выводах чейнеджера. нечего не помогло, т.е. напряжение появляется, а потом не пропадает ннн-ое время.

Тупо ставить тумблер не охото. нужно только при включении магнитолы, может кто подскажет.

Как вариант - вход Mute или Standby у микросхемы усилителя. Я вот только не помню, усилок отключается ли при настройке на радиостанцию.

Я бы начал с проверки этих линий.

Если ещё чего придет в голову - отпишусь.

[KAM]

Ребят, вопрос, где найти управляющий провод +12. Чтобы при включении магнитолы появлялось напряжение а при ее отключении исчезало. Прозванивал провода на магнитоле и выводах чейнеджера. нечего не помогло, т.е. напряжение появляется, а потом не пропадает ннн-ое время.

Тупо ставить тумблер не охото. нужно только при включении магнитолы, может кто подскажет.

В стандартной проводке к магнитоле такого может и не быть. Когда себе "делал" управляющий провод на усилитель, сначала посмотрел распиновку разъема питания магнитолы, 1 из контактов как раз "переменные" 12B.

Т.е. думаю, что в любой магнитоле в стандартном разъеме питания на 1 из контактов приходит 12В при включении и пропадает при отключении.

[Raptor]

тут скорее всего надо смотреть не радъем питания, а информационный разъем из магнитолы на БК. именно там питание (ну или информация) появляется/пропадает по включению/выключению магнитолы. в разъеме питания скорее всего ничего такого не будет.

и кстати, нашел в инете распиновку клариона 2184a. http://teletehnika.info/collection-of-sockets-autoradio/112-razyomy-amagnitol-clarion.html может пин Amp и есть то, что вас интересует?

[Diesmachine]

ребят в разъеме НЕТ, магнитолу включаешь появляется, магнитолу выключаешь еще висит, но как только достал ключ, пропадает.. Нужен именно вариант вкл и выкл. на магнитоле.По поводу экрана, не вариант тоже. повернул ключ экран зажегся, а мафан не включен.Один пока рабочий вариант, тоолько запитаться от питания усилителя самой магнитолы.

[KAM]

не знаю что вы все имеете ввиду, но вариант который я написал работает так при включении магнитолы питание подается, при выключении пропадает. Для клариона, 2473 который, это контакт #5 магнитолы на фишке питания. (Выдвижная антенна или типа того.)

[Diesmachine]

магнитолы 406 и 307 различаются конкстуктивно. В 406 может и есть. В данный момент имею ввиду rd3 кларион с CD от 307Ваш вариант проверю еще раз и отпишусь.

Изменено 18 апреля, 2012 пользователем Diesmachine

[Raptor]

так поискать распиновку клариона на 307. к нему можно подключать чейнджер, который запитывается от магнитолы. тоже можно отттуда взять сигнал.

[Professor]

так поискать распиновку клариона на 307. к нему можно подключать чейнджер, который запитывается от магнитолы. тоже можно отттуда взять сигнал.

Чейнджер человеку скорее всего не поможет. Если и поможет, то вывод на управляемую антенну/усилитель (Ant/Amp). Если такого вывода у него нет, о чем он писал в своем первом посте

Прозванивал провода на магнитоле и выводах чейнеджера. нечего не помогло, т.е. напряжение появляется, а потом не пропадает ннн-ое время.

то помогут только линии управления оконечником (Satndby или mute), так как питание на оконечник подается постоянно. Изменено 18 апреля, 2012 пользователем Professor

[Diesmachine]

Еще раз все проверил, нет там управляющего провода.(чтобы при вкл. и выкл. появлялось на магнитоле. все выводы включая чейнджера)

Professor как думаешь питание с микрухи т.е. Satndby или mute этим можно запитать реле на ток в 50A? Просто уж как не хочется опять лезть в мафан, а тем более через него запитывать реле.

[Professor]

Professor как думаешь питание с микрухи т.е. Satndby или mute этим можно запитать реле на ток в 50A? Просто уж как не хочется опять лезть в мафан, а тем более через него запитывать реле.

Напрямую не этот сигнал не подашь на реле. Только через усилитель на транзисторе. Ну и для начала надо узнать что за усилитель у тебя стоит, чтоб узнать что у него за сигналы управления используются (standby или mute).

В магнитолу лезть придется по-любому, если на разъемах сигнала не нашел. Да и при нормальном подходе данное вмешательство в магнитолу ничему в магнитоле не угрожает. Просто проводок, к которому подключена схемка управления реле.

[Diesmachine]

на двух усилителях написано standby, просто вся система у меня запитывается через реле. тем самым при вкл. магнитолы это реле включало всю цепь нагрузки.

[Ter]

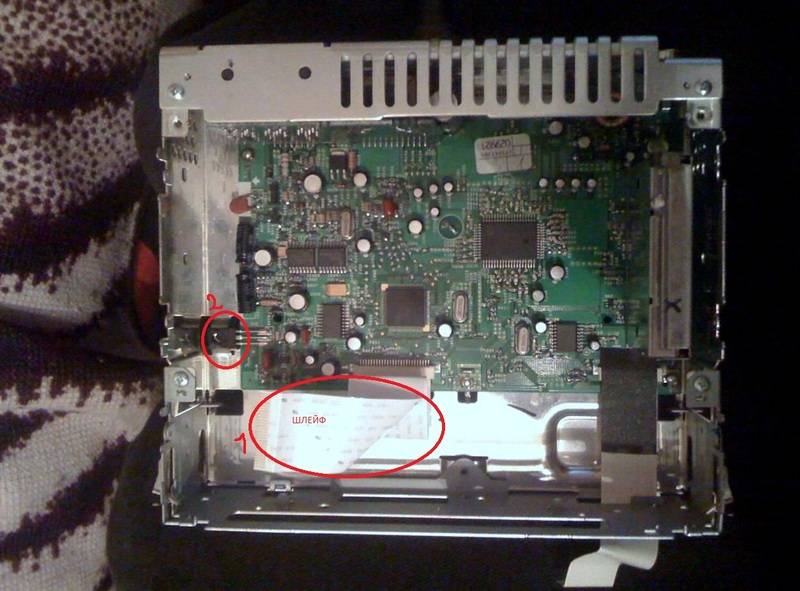

Народ! Очень нужна помощь тех, кто дружит с паяльником. Вообщем такая ситуация. У меня в кларионе не читал диски лазер. в результате длительных поисков (год где-то) я все-таки нашел привод целиком. при установке вместо своего привода я видимо неровно установил шлейф который подсоединяет CD к плате - сразу задымился элемент под номером 2 (что это? - ТРАНЗИСТОР? КАКОЙ? МОЖЕТ ПОДСКАЖЕТЕ ГДЕ КУПИТЬ?) быстро вытянул питание - поправил шлейф - повторил попытку - диск заработал - забрал СД, начал проигрывать - дальше я выключил могнитолу - когда включил - диск уже не работал......... На 2-м элементе видны следы оплавления и я видел что именно с него шел едкий дым - вероятно дело в нем (догорел). может кто может помочь в замене? или может у кого есть битая магнитола дабы купить у вас этот элемент? и по возможности шлейф (ведь просто так неправильно его вставить очень тяжеловато). До этого магнитолу разбирал раз 5 - и все нормально было. Спасибо.

[Professor]

элемент под номером 2 (что это? - ТРАНЗИСТОР? КАКОЙ? МОЖЕТ ПОДСКАЖЕТЕ ГДЕ КУПИТЬ?)

Если позвонишь и напомнишь сегодня после 19 часов, то я смогу посмотреть что за транзистор и его аналоги. И с этими данными ты сможешь подъехать на Жданы и заменить его.p.s. Насколько я помню, это транзистор отвечающий за питание CD части магнитолы. Шлейфом, походу, ты коротнул питание. Изменено 20 апреля, 2012 пользователем Professor

[Ter]

заметано

[Dimka-ko]

Народ! Очень нужна помощь тех, кто дружит с паяльником. Вообщем такая ситуация. У меня в кларионе не читал диски лазер. в результате длительных поисков (год где-то) я все-таки нашел привод целиком. при установке вместо своего привода я видимо неровно установил шлейф который подсоединяет CD к плате - сразу задымился элемент под номером 2 (что это? - ТРАНЗИСТОР? КАКОЙ? МОЖЕТ ПОДСКАЖЕТЕ ГДЕ КУПИТЬ?) быстро вытянул питание - поправил шлейф - повторил попытку - диск заработал - забрал СД, начал проигрывать - дальше я выключил могнитолу - когда включил - диск уже не работал......... На 2-м элементе видны следы оплавления и я видел что именно с него шел едкий дым - вероятно дело в нем (догорел). может кто может помочь в замене? или может у кого есть битая магнитола дабы купить у вас этот элемент? и по возможности шлейф (ведь просто так неправильно его вставить очень тяжеловато). До этого магнитолу разбирал раз 5 - и все нормально было. Спасибо.

стоит там транзистор 2SC3420, сам все не как не могу поехать купить и поменять!!!!

[Ter]

Народ! Очень нужна помощь тех, кто дружит с паяльником. Вообщем такая ситуация. У меня в кларионе не читал диски лазер. в результате длительных поисков (год где-то) я все-таки нашел привод целиком. при установке вместо своего привода я видимо неровно установил шлейф который подсоединяет CD к плате - сразу задымился элемент под номером 2 (что это? - ТРАНЗИСТОР? КАКОЙ? МОЖЕТ ПОДСКАЖЕТЕ ГДЕ КУПИТЬ?) быстро вытянул питание - поправил шлейф - повторил попытку - диск заработал - забрал СД, начал проигрывать - дальше я выключил могнитолу - когда включил - диск уже не работал......... На 2-м элементе видны следы оплавления и я видел что именно с него шел едкий дым - вероятно дело в нем (догорел). может кто может помочь в замене? или может у кого есть битая магнитола дабы купить у вас этот элемент? и по возможности шлейф (ведь просто так неправильно его вставить очень тяжеловато). До этого магнитолу разбирал раз 5 - и все нормально было. Спасибо.

стоит там транзистор 2SC3420, сам все не как не могу поехать купить и поменять!!!!

Да, спасибо, уже Профессор подсказал (ЗА ЧТО ЕМУ ОГРОМНОЕ СПАСИБО), Сгонял на жданы 24 апреля - купил транзистор (цена была 0,5$). Еще правда не заменял - времени не было - приболел пока.

[Жэня]

А у всех такая схема линейного входа работает? У меня это проработало пол года, сейчас больше 20-и минут не играет - диск заклинивает, как будто он поцарапан, и тишина. Постоит 10 минут, и опять можно на 20 минут включить. Может кто знает, как можно активировать аудиовход без чистого диска?

[HBmouse]

А у всех такая схема линейного входа работает? У меня это проработало пол года, сейчас больше 20-и минут не играет - диск заклинивает, как будто он поцарапан, и тишина. Постоит 10 минут, и опять можно на 20 минут включить. Может кто знает, как можно активировать аудиовход без чистого диска?

читай выше. (замкнуть контакт на корпус - обманка наличия диска)

[guron]

А usb вход можно со штатной магнитолы 307 сделать?

[Raptor]

дешевле купить другую магнитолу.

[TCooL]

В 406 -не помню, а вот в 607 с помощью РР2000 - легко

а можно поподробней насчёт 607

[sicic]

Ребята, помогите ! Нужна расшифровка разьема на RD3-00 22RC280/65S, приобрел проектор скорости на лобовом стекле и нужен провод VSS (от датчика скорости)

[tskh]

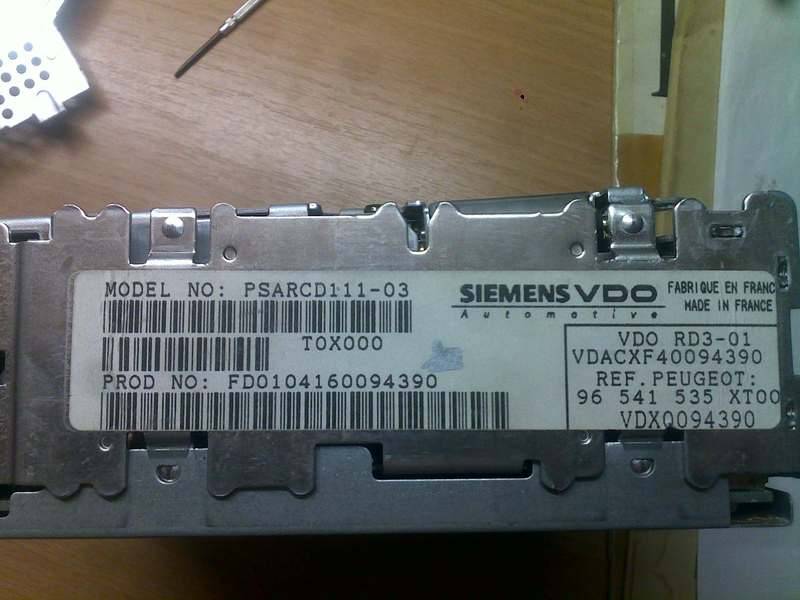

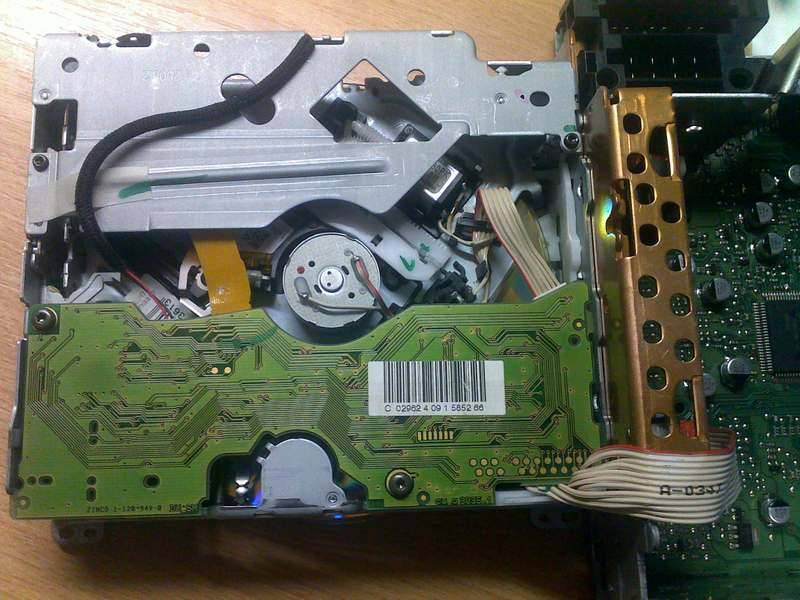

Всем доброго времени суток.Неделю лопатил форумы, но для своей магнитолы так ничего и не нашёл.Имеется магнитола siemens VDO psarcd111-03процессор предусилителя saa7708h\203 (даташит есть)не могу найти сервисный мануал на эту магнитолу.На плате как общей так и СD модуля нет никаких надписей, отсюда вообще не понятно куда припаиваться.Пробовал припаятся к процессору на 70,72 и 77 ноги, с играющим диском вариант нулевой. Может нужно обрезать сигнал идущий от CD модуля?Или есть ещё какие варианты.Буду признателен за помощь.

[Kutsman]

Для тех у кого "ВСЕ РАВНО не получается"

1. Сделал как Professor 1:1 (благо, модель совпала) - при подключении плеера только гул стоит.

2. Оторвал случайно GND - получил плохого качества тихий наложенный (левый на правый) звук.

3. На L и R магнитолы посадил L (или R) и GND плеера - получил нормального качества моно. так и проездил год.

4. Посадил L и R на места, а GND через конденсатор 0,1 мкФ - получил отличного качества стерео. УРА, товарищи!!!

ЗЫ: пробовал еще 0,047 мкФ и 0,147 мкФ - разницы не заметил. Только не электролиты! Взял из http://cxem.net/soun.../soundpred3.php "конденсатор С2, устраняющий паразитную связь по цепи питания, - 0,1...0,2 мкФ"

ЗЗЫ: Спасибо всем. Надеюсь кому-то поможет.

[АЛЕКСЕЙ]

а кто нить на Clarion PU-1633A (кассетник) делал линейные выходы?

[Professor]

а кто нить на Clarion PU-1633A (кассетник) делал линейные выходы?

Посмотри вот этот пост.

Где-то у нас видел пост с доработкой этой магнитолы и отключением кассетного модуля, но не могу найти...

Я переделывал Bubonik'у по своей технологии с переключетелем и коммутацией Радио/Линейник. Отчета не делал.

Изменено 13 июня, 2012 пользователем Professor

[АЛЕКСЕЙ]

я таким макаром сделал вход, теперь хочу выход еще сделатькстати всуну ужо свои 5 копеек, сделал я как у автора (ну пости - корпус припоял на контакт "A-G") не суть, но дорожки не перерезал в начале - врубаю свой планшет звук пошел, и тут опа! и пропал и на планшетике опять из своих динамикоф забалтал... ну я думаю, мот планше глюкануло торк в телефон - звук есть! ну думаю планшет глюканул! и тут через сек 30-40 у меня телефон вырубился.... прикинул , перерезал дорожки, теперь глюка такого нет

[АЛЕКСЕЙ]

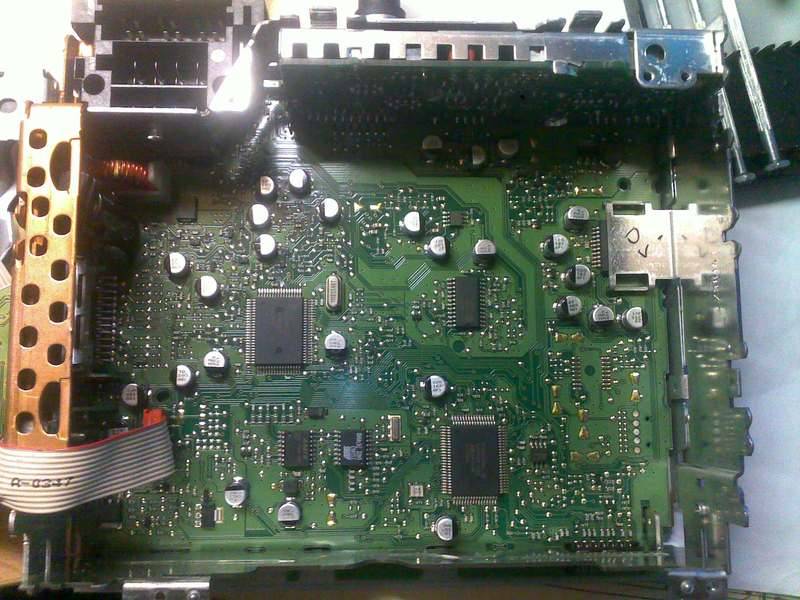

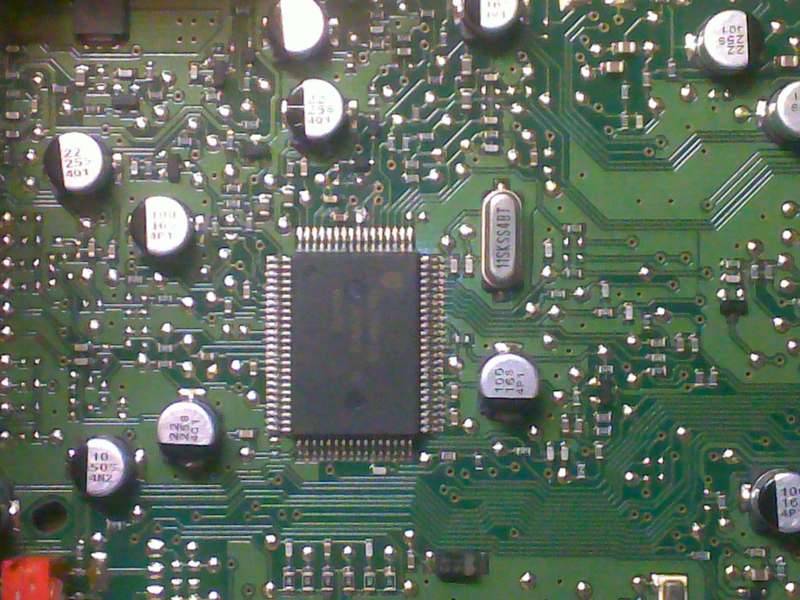

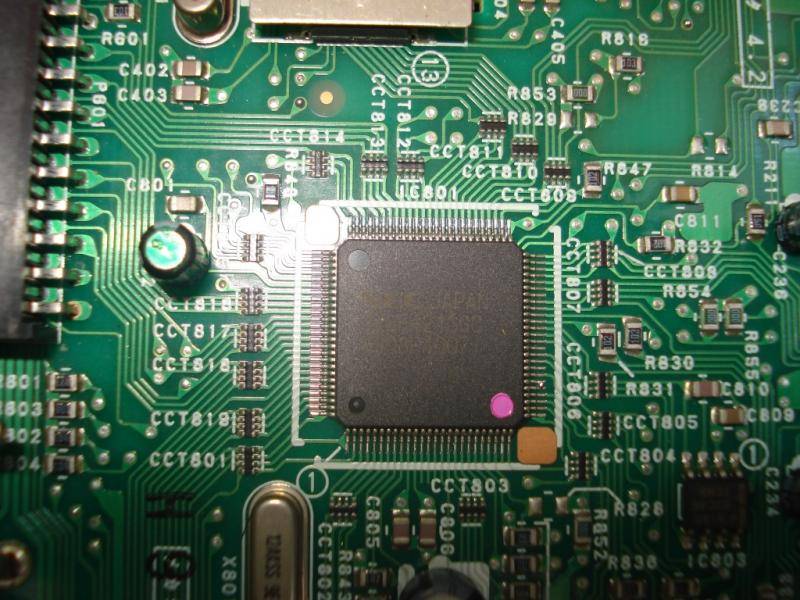

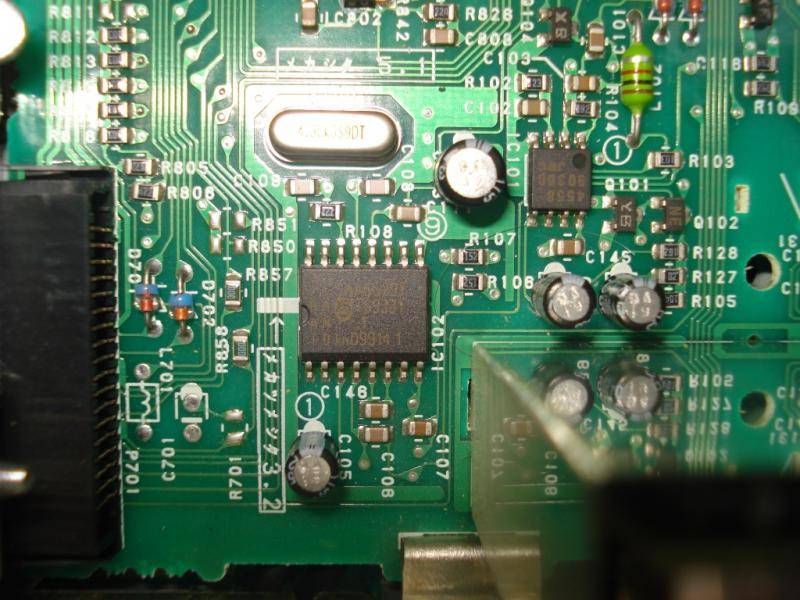

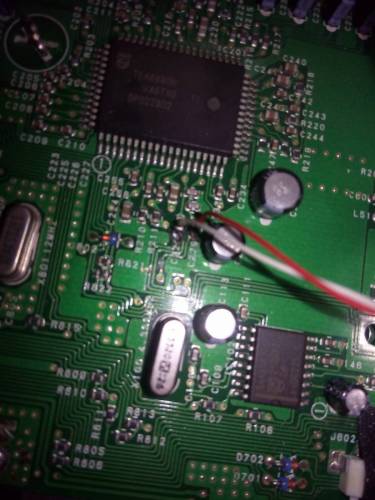

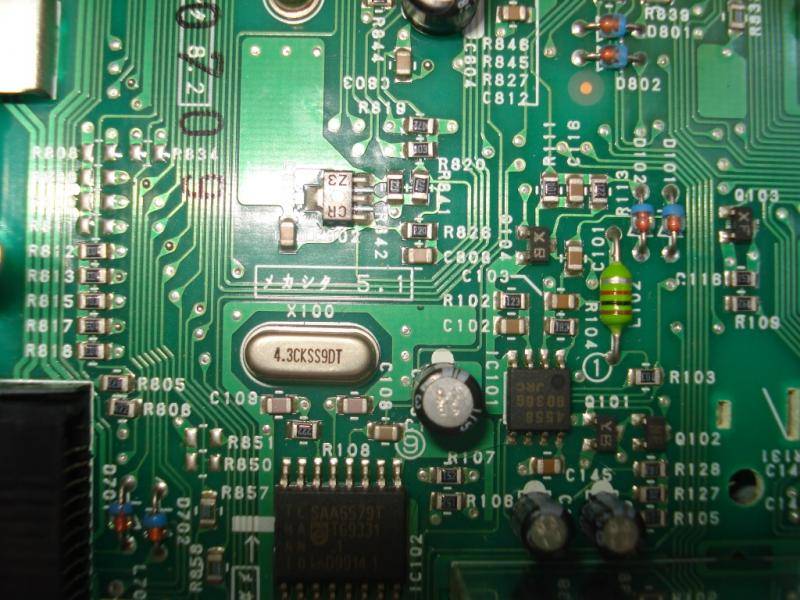

на первом фото моя микросхема предусилителя, на второй, как я понимаю, я обозначил выходы для линейного выхода. если я ошибаюсь, исправьте меня пока я не натворил делоф
