У меня было так, что реле срабатывает (на слух), а обогрев не работал, и кнопка обогрева не загоралась. Оказалось, что в самом реле выгорела печатная дорожка к силовому контакту. Пропаял, заработало, опять выгорело там же, плюс обуглился соотв. разъём на колодке. Значит причиной был плохой контакт реле-колодка, из-за этого перегрев контакта и выгорание дорожки. Заменил колодку, поставил уже новое реле, теперь полёт нормальный.

[tozzz]

На правой +12В. На левой пусто. Буду искать обрыв... Реле идеальное.

Изменено 28 октября, 2014 пользователем tozzz

[tozzz]

Обрыв есесенно в гофре починил. Завтра буду смотреть

[tozzz]

Питание есть. Стекло не отогревается

[3DSasha]

Так а масса на левой есть? Омметром сопротивление между клеммами на стекле какое нибудь есть? Не отогревают вообще все нитки?

[tozzz]

Не отогревают все нити. Питание по нитям есть. Сейчас гляну сопротивление.

[tozzz]

Одна клема приклеена холодной сваркой. Контакт с металом отсутствовал. Может кто знает как припаять. Обычный паяльник не взял.

[tozzz]

Обогрев восстановлен. Клему припаивал как описано в гугле предварительно налив олова и придерживая отвёрткой до полного застывания. На солнышке. Паяльник 40 ВТ.

[silvershadoow]

Столкнулся с проблемой. Вначале перестала работать пищалка при включённом свете и открытой водительской двери, а также свет в салоне. Потом колонка, а следом и стеклоподъёмник. Кое как держался ц/з, но следом и он стал глючить.



Проблема очевидна - провода, точнее их перелом. Но решение усложнилось.

Когда снял изоляцию, оказалось что они перепаивались уже 50 раз, но это ладно.

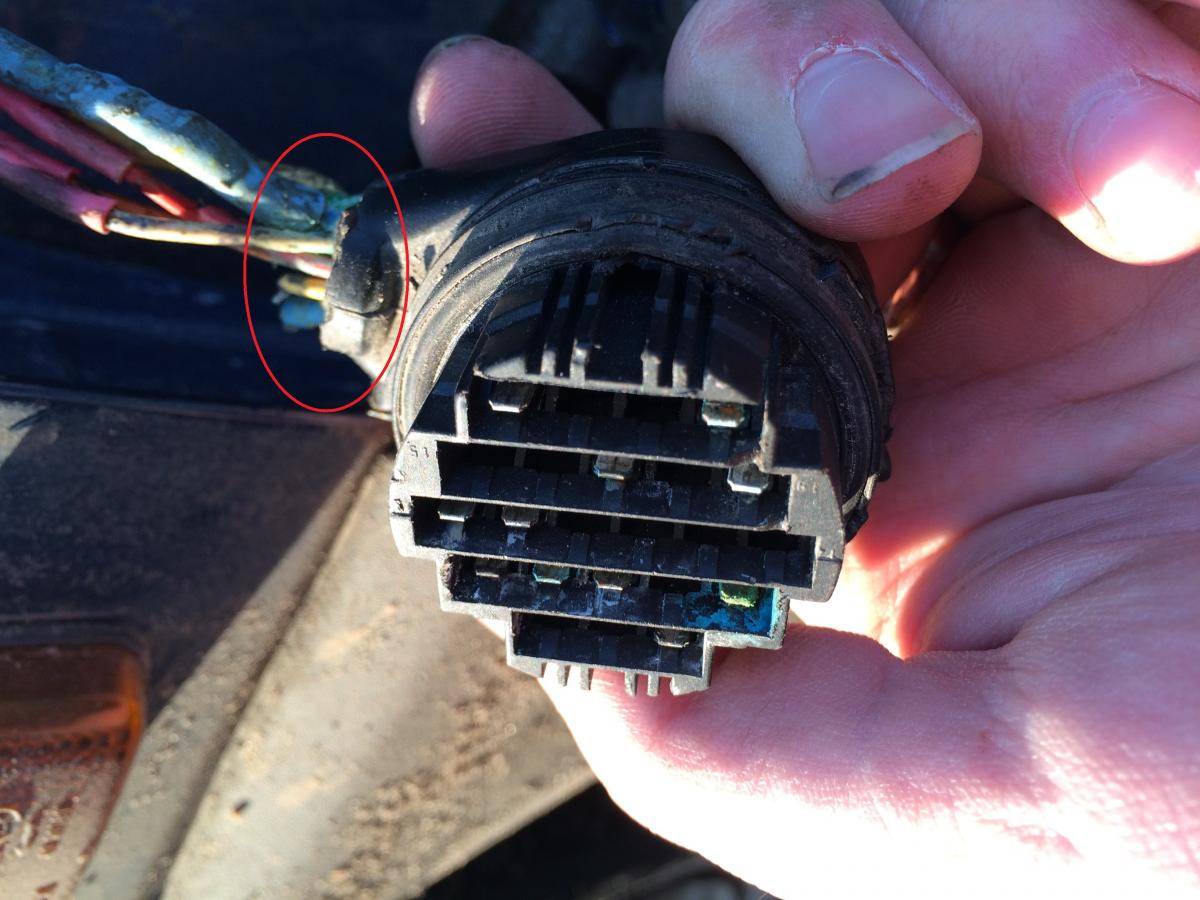

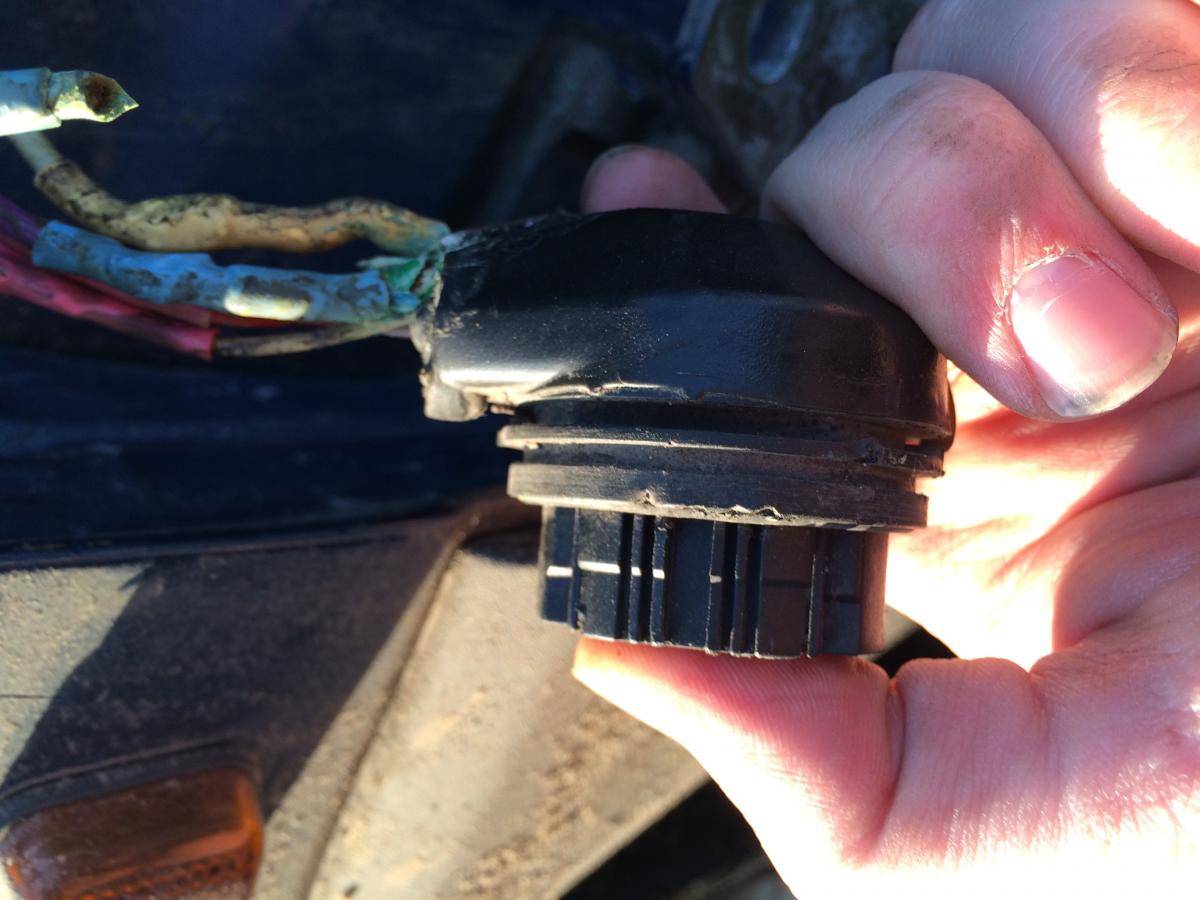

Основной загвоздкой стало то, что 5 из 10 проводов отломаны напрочь от фишки, и припаять их назад к ней не представляется возможным.





Вопрос лишь в том какой провод к какому контакту припаять теперь к новой фишке?

Помогите пожалуйста!



P.S. и если можно подскажите, где купить новую фишку?

[патроль]

Таким образом разъемы не меняют. Разъем разбирается, извлекается каждый контакт по отдельности, извлекаются остатки провода и распаиваются непосредственно на контакт. Конечно работенка не простая, но машина не утюг, и на нем не всяк станет шнур скручивать. Схему, если станешь заниматься, скину, но нужен ДАМ.

[Andrey19ka]

насколько я знаю, эти разъемы у основания залиты типа резиной (сам перепаивал напрямую). Разрезал эту резину и смотрел какого цвета остатки проводов, далее сверял с "оборвышами" и так потиху перепаивал

та часть за которую вы держитесь пальцами я срезал ножом, что бы определить какой цвет на какой контакт идет

фишки я искал на разборе (а точнее шлейфа готовые). Найти их очень тяжело! Новых нет даже на сифтрансе, а б/у нужно смотреть и подбирать по допоборудованию (обогрев зеркал, привод зеркал, подъемники). Я не нашел нужных мне

[serega-by]

Надо подрезать "фишку" (врезатся внутрь), что б добраться до проводов и спаять. Там по цвету можно определится. Хотя есть и несколько проводов одноцветных (по моему на регулировку зеркал, точно не помню).

На счёт пайки (мне досталась от предыдущего хозяина); пайку надо хорошо изолировать (или как то защитить от влаги), потому что она со временем окисляется. Окисляется и провод в месте спайки, который опять легко переламывается (из личного опыта).

Я у себя (в спешке) просто скрутил ещё прошлой зимой. Потом летом стекло не подымалось, опять скрутил, тканевой изолентой сматал.... Х.з., пока езжу

[silvershadoow]

пытался голыми руками фишку разобрать, не получилось.

 а каком месте её будет правильнее разрезать?



[tozzz]

Делай так, чтоб разъём вставлялся, а всё остальное как захочешь)

[silvershadoow]

Делай так, чтоб разъём вставлялся, а всё остальное как захочешь)

а как его потом заизолировать?

[tozzz]

Как захочешь). Из простого:

- изолента

- эпоксидная смола (холодная сварка).

В общем на что фантазии хватит)) Главное контакт. Заодно можно немного удлинить провода...

[silvershadoow]

Может знает кто, какой контакт за что отвечает? А то ровно половина проводов под корешок оторвало, боюсь перепутать.

[Sewjer]

Насколько помню, пара самых толстых проводов шла на стеклоподъемник, тонкие белые - звук (на колонку). Для изоляции можно еще воспользоваться термокембриком, тогда по крайней мере влага не так будет попадать, залить можно клей-пистолетом.

[silvershadoow]

Уже почти доделал, постараюсь сделать подробный фотоотчёт. Может кому пригодится

[silvershadoow]

А стеклоподъёмники на водительской и пассажирской двери как-то связаны, а то пока ещё проводку назад не поставил на водительскую, перестал работать стеклоподъёмник на пассажирской

[serega-by]

Да, связаны!

[hrom]

у меня обе двери напрямую без разъёмов уже    намучался я с ними. Благо знакомый автоэлектрик помог

[yakim666]

Таким образом разъемы не меняют. Разъем разбирается, извлекается каждый контакт по отдельности, извлекаются остатки провода и распаиваются непосредственно на контакт. Конечно работенка не простая, но машина не утюг, и на нем не всяк станет шнур скручивать. Схему, если станешь заниматься, скину, но нужен ДАМ.

Будь добр, скинь схему мне в л.с.

Уже почти доделал, постараюсь сделать подробный фотоотчёт. Может кому пригодится

фото отчет скинешь?

[all87]

я по осени тоже резал переходничек, разобрался в проводах. единственное, фишки у меня 11контактов. могу поделиться инфой...

ща потеплеет и буду перепаивать ибо по осени было не до пайки....

Изменено 11 марта, 2015 пользователем all87

[yakim666]

я по осени тоже резал переходничек, разобрался в проводах. единственное, фишки у меня 11контактов. могу поделиться инфой...

ща потеплеет и буду перепаивать ибо по осени было не до пайки.



я вообще хочу без всякой пайки, на прямую соединить

[Yurec66]

Что может быть? Я предполагаю только или предохранитель или реле фар. Подскажите в каком направлении начинать искать причину?

[Audiomax]

"Стрекозу" в расчёт не берёшь? Что с габаритами зад/перед ? Предохранители глянь, но, скорее всего, будут в норме, проверь "+" к релюхе, дальше будет видно, куда искать...

[Yurec66]

По схеме смотрел есть варианты с реле и без. Надо посмотреть точно. Где эти реле должны стоят? Машина не моя, девушке помочь нужно.

[voviardi]

Народ, подскажите, всё таки, где именно расположена эта лягушка на коробке? Сверху? Снизу? Откуда залазить смотреть? Может фото у кого есть? А то горят беспрерывно заднего хода фонари.

[Audiomax]

У меня были под капотом слева по ходу движ. 2001г. 1.6
